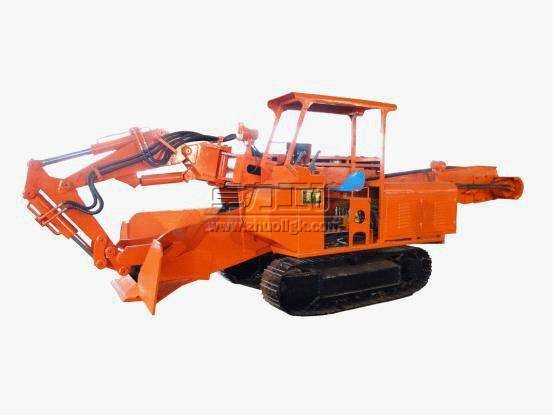

ZWY-60/22L履带式扒渣机

ZWY-60/22L履带式扒渣机

  ZWY-60/22L履带式扒渣机是由机械手与输送机相接合,采集和输送功能合二为一,采用电动液压控制系统的生产装置,具有安全环保、能耗小、效率高的特点。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
ZWY-60/22L履带式扒渣机说明书

ZWY-60/22L履带式扒渣机

ZWY-60/22L履带式扒渣机|ZWY-60/22L全液压履带式巷道扒装机


全液压履带式巷道扒装机
扒渣机是由机械手输送机相接合,采集和输送功能合二为一,采用电动液压控制系统的生产装置,具有安全环保、能耗小、效率高的特点。广泛使用于铅锌矿、铁矿及水电施工隧道中。因其效率高,便于维修而被广泛采用。是矿山及小型遂洞必不可少的先进的采矿装备,是人工和其它机械的替代产品。大大的提高了隧洞的完成进度!

用途:
扒渣机,是目前,煤矿,铁矿,磷矿,锌矿,钎锌矿等矿业,挖掘,装渣的首选设备!并且还广泛用于:水电站的建设,如:引水洞的挖掘,开采,高速公路,铁路的隧洞的挖掘,装渣使用.起到把碎石,泥土,矿渣装运到运输车里面,方便运出遂洞。

结构
ZWY-60/22L履带式扒渣机采用重型全液压地下作业方式,配有电机(15kw)、柴油机(s1115)各一台,有自动报警及停机功能,适用于有轨或移动运输车辆,破碎的岩渣通过加厚阻燃耐磨带,从传输带后部卸载,装渣效率高。设备在设计上简洁实用,主要包括底盘、液压、电气、传动、挖掘臂几大部分。

结构特征
采用进口变速箱及马达驱动底盘,扒装臂采用先导式控制,因此铲装、扒装有力,操作灵活方便。
动力可使用电动机或柴油机,也可做成双动力形式。
后部卸料部分高度可任意调整,并可折叠,进出巷道更加方便。
输送方式分皮带式输送及刮板式输送。
大臂分伸缩臂及挖机臂两种。

改进
本机除了在大臂上增焊蝶形板外,在电路部分也做了相应改进,加装HHD2-1 1-5A、 HHD2-2 5-80A、无功耗电动机断相保护器可使整车在低负荷或超负荷状态下自动断电,保护设备和人员安全。

ZWY-60/22L履带式扒渣机
ZWY-60/22L
性能项目 单位 参数
装载能力 m3/h ≥60
整机质量 Kg 3610±5%
适用工作断面 m ≥2.0×2.0
履带内宽(G) mm 1000
最小转弯半径 m ≤14
离地间隙(L) mm ≥200
挖掘宽度(B) mm ≥3200
挖取距离(C) mm ≥1400
装载宽度(Z) mm ≥600
挖掘高度(H) mm ≥1740
卸载高度(E) mm ≥1500
挖掘深度(h) mm ≥290
装车长度(D) mm 1350
物料最大通过能力 mm ≤450×500
爬坡能力 ° ≤18
输送带带速 m/s 0.75±5%
输送能力 m3/h ≥60
主电机功率 Kw 22.0
行走速度 m/s 1.1±5%
履带平均接地比压 MPa ≤0.1
额定工作压力 MPa 15
安全阀开启压力 MPa 15.5
电气绝缘强度(三相) >1.5
电气绝缘强度(相间) >1.5
运输状态最大外形尺寸 长(J) mm 6100±50
宽(F) mm 1650±50
高(K) mm 1570±50

操作、维修和保养
设备的低故障率源于合理的操作,为了合理地操作设备,使其发挥最大效能,本机特制定了《安全操作技术规范》,并针对特殊情况作出了相应规定,对施工中的不安全因素也明确了避险措施,做到从开机到关机合程规范化。

ZWY-60/22L履带式扒渣机
