防爆视频监控系统说明书

概述

视频监控系统集煤矿移动视频监视装置ZYSJ127和煤矿视频监视装置ZSJ127于一身，我公司同时开发了有线固定监视设备与无线移动监视设备。视频监控系统由矿用隔爆兼本安型计算机、矿用本安摄像仪、本安型基站（WIFI基站）、移动监视终端、矿用隔爆型摄像仪、矿用隔爆型录像机、矿用隔爆型显示器、防爆充电器等组成，用来以视频形式监测井下设备的工作状态，并集合存储和显示功能。此系统的投入可以提高工作效率，增强工作设备的安全性和可靠性。最终为设备的“无人值守”提供视频依据。视频系统以综合管理软件为核心，实现了基于网络的点对点、点对多点、多点对多点的远程实时现场监视、远程遥控摄像机以及录像、报警处理等，通过兼容有线和无线视频设备实现视频系统的数字化统一管理。

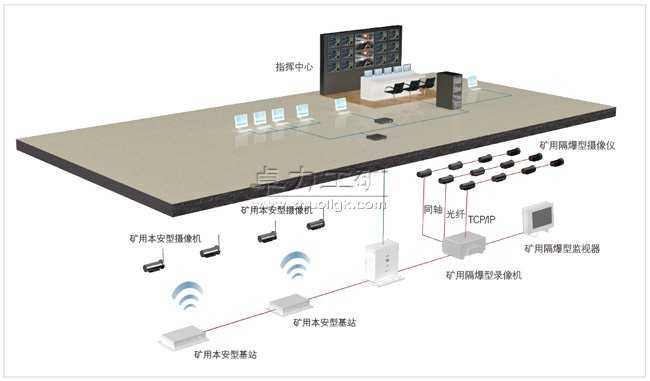

系统配置图

应用方案

胶带输送机应用
胶带输送机作为煤矿重要运输设备，需要长时间正常运行，胶带机司机需要实时了解胶带机滚筒、张紧装置、给煤机或落煤点、胶带机机头等重要位置状态，第一时间发现问题，及时停止胶带机避免故障扩大。
皮带机头、电机滚筒、皮带张紧装置、给煤机或落煤点等重要位置安装防爆摄像仪，摄像仪采用光纤模拟输出。
皮带机头司机操作硐室，安装一台防爆录像机和一台防爆显示器。
防爆摄像仪通过光纤连接到光纤熔接盒内，连接到皮带巷道多芯光纤（光纤芯数根据防爆摄像仪数量确定），多芯光纤接入到防爆录像机内光纤接收器，通过信号转换将视频信号还原为模拟信号接入硬盘录像机输入通道内，录像机输出通道连接防爆显示器，在显示器上多画面显示皮带沿线视频图像。录像机具备以太网输出接口，可以连接矿井环网，实现井下局部数字视频信号上传地面调度室功能。
猴车应用
猴车作为煤矿重要的运送人员设备，需要确保其正常运行，猴车司机需要实时了解猴车沿线运行情况，人员上下位置情况，第一时间发现问题，及时停止猴车并采取相应措施避免故障扩大。
猴车沿线上、下人员位置、间隔100米猴车巷道等重要位置安装防爆摄像仪，摄像仪采用光纤模拟输出。猴车司机操作硐室，安装一台防爆录像机和一台防爆显示器。
防爆摄像仪通过光纤连接到光纤熔接盒内，连接到猴车巷道多芯光纤（光纤芯数根据防爆摄像仪数量确定），多芯光纤接入到防爆录像机内光纤接收器，通过信号转换将视频信号还原为模拟信号接入硬盘录像机输入通道内，录像机输出通道连接防爆显示器，在显示器上多画面显示猴车巷道沿线视频图像。录像机具备以太网输出接口，可以连接矿井环网，实现井下局部数字视频信号上传地面调度室功能。
斜井绞车应用
斜井绞车作为煤矿重要提升人员和物料的运输设备，需要保证实施正常运行，绞车司机需要实时了解斜井偏口道岔情况，斜井挡车栏杆打开、关闭情况，第一时间发现问题，及时减速停止绞车并采取相应措施避免故障扩大。
斜井绞车巷道沿线偏口水平位置、巷道沿线挡车栏等重要位置安装防爆摄像仪，摄像仪采用光纤模拟输出。
斜井绞车司机操作硐室，安装一台防爆录像机和一台防爆显示器。
防爆摄像仪通过光纤连接到光纤熔接盒内，连接到绞车巷道多芯光纤（光纤芯数根据防爆摄像仪数量确定），多芯光纤接入到防爆录像机内光纤接收器，通过信号转换将视频信号还原为模拟信号接入硬盘录像机输入通道内，录像机输出通道连接防爆显示器，在显示器上多画面显示绞车巷道沿线视频图像。录像机具备以太网输出接口，可以连接矿井环网，实现井下局部数字视频信号上传地面调度室功能。
立井提升应用
主、副立井提升是煤矿最重要的提人生产的运输设备，因为涉及人身安全需要保证设备实时正常运行，尤其是副井提升时罐内人员情况不能了解，在副井故障时不能同罐内人员进行沟通，不能给罐内人员和矿管理决策者提供有效的数据和视频、音频信息，往往造成罐内人员情绪激动造成事故扩大，此次我公司视频监控系统针对立井提升系统在井筒内配置矿用本安型基站通过光纤进行连接，使井筒wifi信号全覆盖，罐内配置矿用本安型摄像机照射罐内人员或罐耳等设备情况，罐内配置隔爆兼本安型移动监视终端，使用电池供电采集摄像头视频画面，通过井筒wifi信号上传到地面调度室或者井口、井底的矿用隔爆兼本安型计算机中。视频图像可通过硬盘录像机进行存储也可以通过隔爆兼本安型计算机进行存储，实现井筒数字视频信号监测功能。
