矿用主通风机监控系统说明书

概述

主扇风机是矿山建设和生产中关键而又重要的设备，运行的好与坏直接关系到矿山的安全生产和经济效益。因此，一个比较完善、操作方便的控制系统对其运行的过程进行监控便显得十分重要，也是保障风机安全、可靠运行的最佳途径。本系统针对其重要性，吸收先进的控制理念，并针对风机运行的特点，将系统做到安全、可靠、经济、操作方便。

系统描述

• 该系统基本原理是在矿山风机处安装风机在线监测系统，监测系统处于全天24小时自动监测状态，实时动态监测风机风量和负压，实时监测风机轴温、电机轴温、流量等各个参数；风机检测系统就地显示各个参数并通过以太网将数据上传到矿井综合自动化平台，具有超限报警功能。可在风机房工控机上设置为监测中心，也可以由调度室自动化平台设置为监测中心。
• 系统采用SIEMENS S7-300PLC上位软件采用开诚主扇专用组态界面，所有监测数据可由风机在线监测系统软件进行分析处理，绘制出负压、风量、电流、功率等运行轨迹。
• PLC非单台、非冗余系统而是更适合主扇应用的双独立PLC系统，两台风机控制、采集、控制电源供电相互独立，一台检修或故障时能单独运行另外一台，相对于冗余系统更能提高风机运行的可靠程度。
• 主要设备由PLC控制柜、工控机、操作台、UPS电源、传感器、低压控制电缆组成。
• 上述设备放置于主控室内供操作工对风机进行控制，并预留了远传接口（RJ45以太网）可连接在矿方环网将数据传输到自动化平台，以实现远程控制及自动控制。
• 现场设备变频器通过其通讯接口实现远程调速功能。配电柜为真空接触器形式的开关柜，可实现远程控制。
• 现场主扇操作在工控机上进行，由两台冗余工控机进行两台主扇的操作。
• 控制2台主扇分别由2套独立的PLC进行控制，每套PLC控制一台主扇，电源独立能单独停、送电。
• 矿调度室内放置两台工控机显示主扇的参数及主扇进行远程控制。

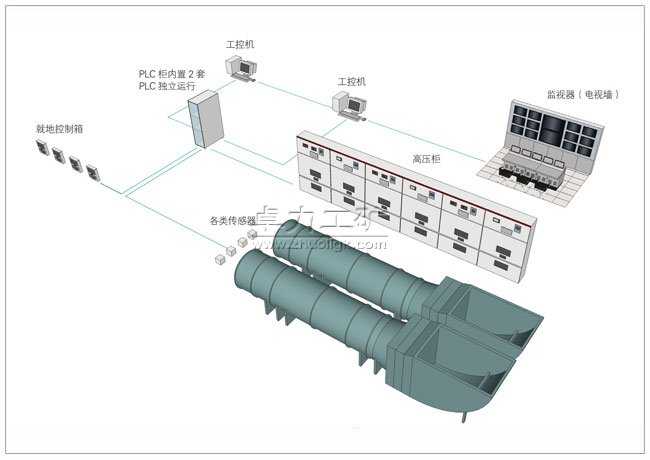

系统配置图
