履带式巷道修复机说明书

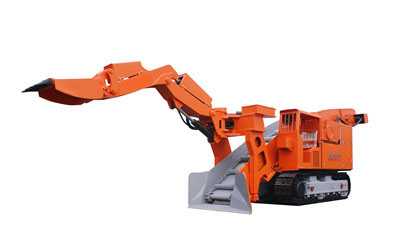

履带式巷道修复机|ZWY-100/45L履带修复机


发布时间:2015-09-02 06:57:02人气:444
履带式巷道修复机是公司针对修复巷道研发的一款新型设备,适用于断面为3.2×3.2米以上的巷道使用。设备在工作臂架上同时设有挖斗和破碎锤,具备扒渣机的性能,能节省挖斗与破碎锤互换时间,适用于破碎量大,装载量小的巷道修复。具有结构紧凑、作业功效高、能耗低等优点,破碎、装载一体作业。


履带式巷道修复机主要外形尺寸

项 目 ZWY- 100/45L
履带接触地长度  2560mm
履带内侧宽度     1260mm(可加宽)
履带板宽度     500mm
离地间隙      350mm(可加高)
运输槽内宽 780mm
运输状态  9500mm
 2260mm
 2600mm
工作状态   11260mm
 2260mm
 2900mm
















 履带式巷道修复机

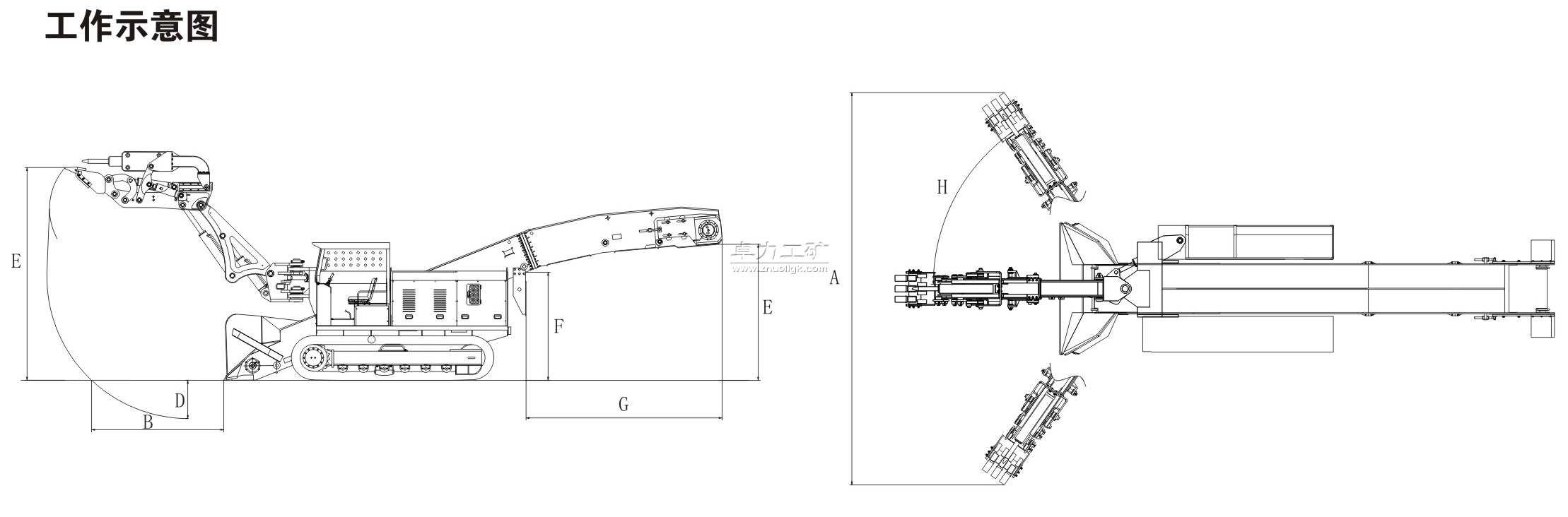

履带式巷道修复机工作范围



项 目

ZWY- 100/45L
A   挖掘 宽度      6400mm
B  挖掘距离(离铲口)    2720mm
C   挖掘 高度        4200mm
D   挖掘 深度         1080mm
E   卸载 高度 1850mm(可变)
F   最低装载高度 1650mm(可变)
G    卸载距离 3000mm(可变)
H 工作臂最大 回转角度 ±55°
适应巷道断面(宽 ×高) ≥3.2&×3.2m
项目 TT破碎锤参数
重量 298kg
工作压力 95-130kg/cm2
打击速度 450-750B.P.M
钎杆直径 68mm
外形尺寸 1373mm
241mm









履带式巷道修复机性能参数

项 目

    ZWY-100/45L
装载能力 150m3/h
总功率 55kw
整机重量 15800kg
行走速度 0.25±5% m/s
刮板链运输机构形式 双链双驱/单链双驱
适用巷道坡度 ≤20°
最小转弯半径 ≥7m
接地比压 ≤0.1Mpa
操作方式 液控
 刮板链速度 39m/min
液压油箱容量 260L
最大工作压力 32Mpa
液压泵 变量柱塞泵×2+ 齿轮泵×1
行走液压马达 径向柱塞马达 ×2
运输槽液压马达 径向柱塞马达 ×2


 注:以上参数仅供参考,可能与实际参数有所差异。
