偏置式履带式扒渣机说明书

偏置式履带式扒渣机，是专为解决在巷道中与履带式液压钻车错车，断面空间受限问题而研发的一款新型设备。该款机型将运输槽设置在一侧，保持原有整机工作性能，减少了整机宽度，减轻了整机重量，减少了设备成本；具有操作灵活方便、结构紧凑、作业功效高、故障率低、使用寿命长等优点。

偏置式履带式扒渣机主要外形尺寸

项 目		ZWY- 150/55L           ZWY-180/79L
履带接触地长度		2560mm                    2827mm
履带内侧宽度		600mm                     750mm
履带板宽度		400mm                     400mm
离地间隙		330mm（可加高）             300mm（可加高）
运输槽内宽		780mm（可加高）             780mm（可加高）
运输状态	长	8500mm                        950mm
	宽	1550mm                        700mm
	高	2600mm                        2500mm
工作状态	长	10300mm                   10100mm
	宽	1550mm                    1700mm
	高	3350mm                        3173mm

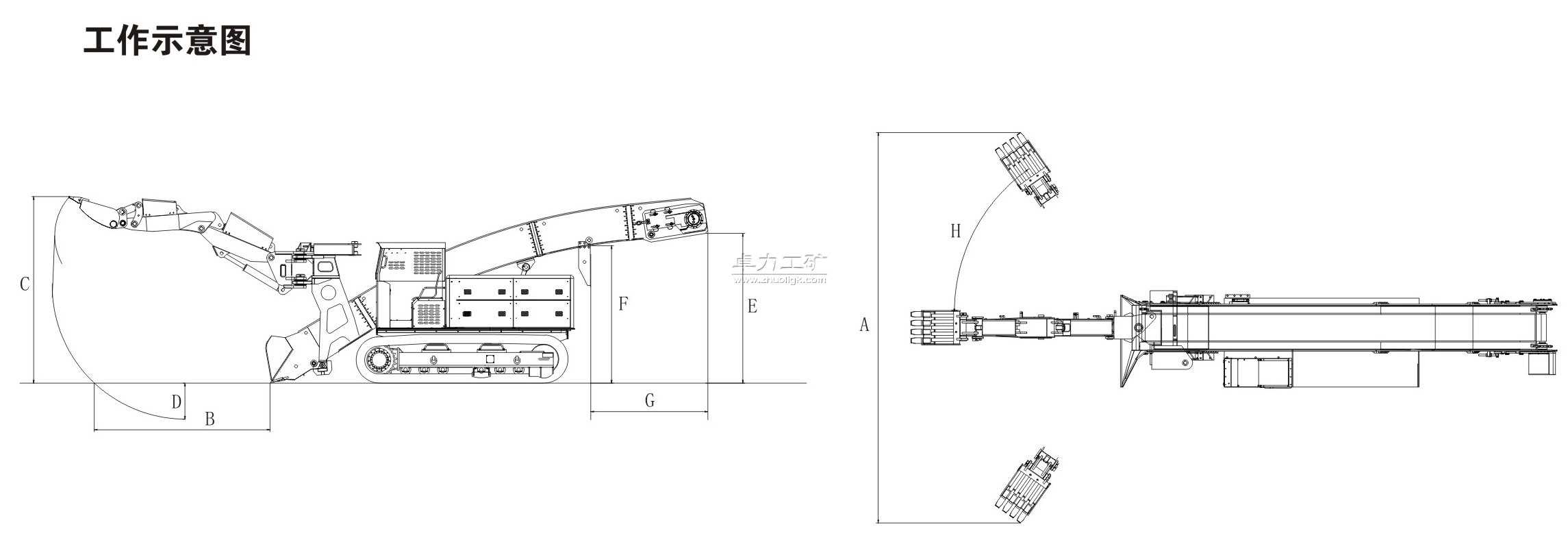

偏置式履带式扒渣机工作范围

项 目	ZWY- 150/55L	zwy-180/79L
A   挖掘 宽度	5500mm	6600mm
B   挖掘距离（ 离铲口）	2354mm	3650mm
C   挖掘 高度	3350mm	4800mm
D   挖掘 深度	570mm	1000mm
E   卸载 高度	2300mm(可变)	2600mm(可变)
F   最低装载高度	1900mm(可变)	2300mm(可变)
G    卸载距离	1600mm(可变)	2100mm(可变)
H   工作臂最大 回转角度	±55°	±55°
适应巷道断面（宽 ×高）	≥3.5×3.3m（单臂钻）≥3.8×3.5m(双臂钻）	≥3.8×3.8m(双臂钻)



偏置式履带式扒渣机性能参数

项 目	ZWY-150/55L	zwy-180/79L
装载能力	150m3/h	180m3/h
总功率	55kw	79kw
整机重量	12800kg	15000kg
行走速度	0.25±5% m/s	0.54±5%m/s
刮板链运输机构形式	双链双驱/单链双驱	双链双驱/单链双驱
适用巷道坡度	≤32°	≤32°
最小转弯半径	≥7m	≥8m
接地比压	≤0.068Mpa	≤0.07Mpa
操作方式	液控	液控
刮板链速度	39m/min	44m/min
液压油箱容量	260L	400L
最大工作压力	32Mpa	32Mpa
液压泵	变量柱塞泵×2+ 齿轮泵×1	变量柱塞泵×2+齿轮泵×1
行走液压马达	径向柱塞马达 ×2	径向柱塞马达×2
运输槽液压马达	径向柱塞马达 ×2	径向柱塞马达×2



 注：以上参数仅供参考，可能与实际参数有所差异。
