露天专用空调履带扒渣机说明书

露天专用空调履带扒渣机|ZWY-220/79L履带扒渣机|ZWY-180/79L履带扒渣机


发布时间:2015-09-02 07:03:37人气:364

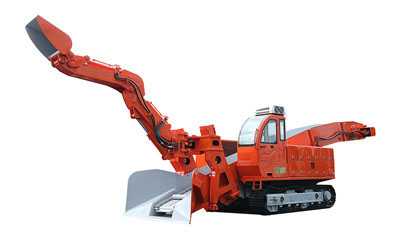

露天专用空调履带扒渣机
露天专用空调履带扒渣机
主要外形尺寸

项目 ZWY-220/79L ZWY-180/79L
履带接触地长度 3160mm 2827mm
履带内侧宽度 1400mm(可加宽)  1350mm(可加宽)
履带板宽度 500/600mm 500/600mm
离地间隙 420mm(可加高) 380mm(可加高)
运输槽内宽 820mm 780mm

运输状态
 14900mm  13088mm
2450mm 2350mm
2700mm 2500mm

工作状态
15300mm 14500mm
2450mm 2350mm
3700mm 3500mm

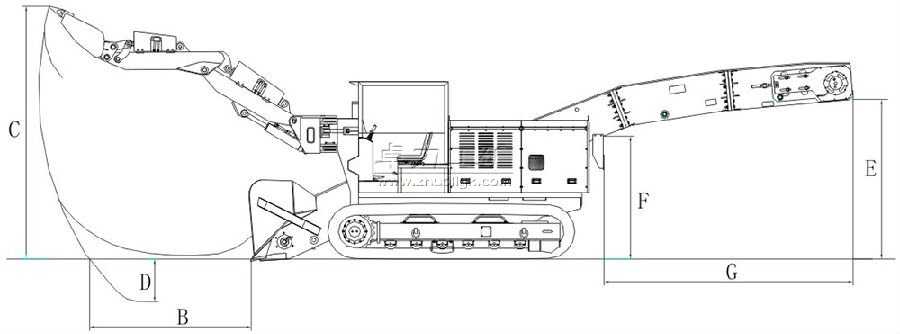

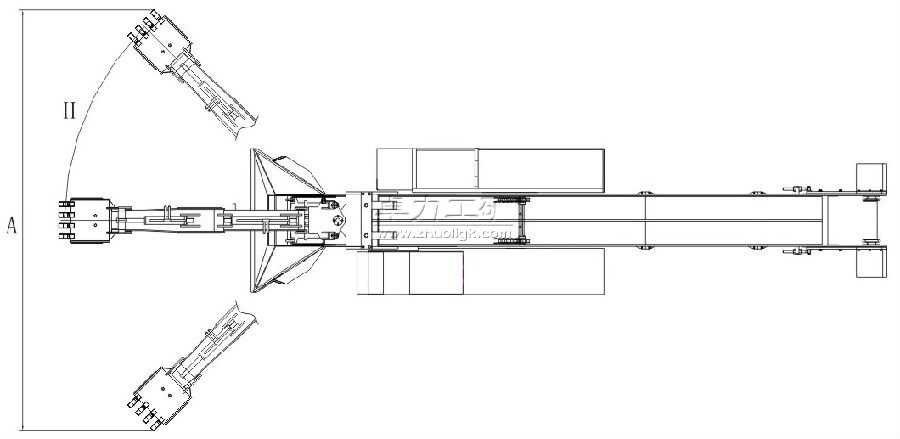

工作范围


项目
ZWY-220/79L ZWY-180/79L
                标准臂                             短臂(可选)               标准臂                             短臂(可选)
A挖掘宽度               8550mm                            7030mm               7030mm                            5800mm
B挖掘距离(离铲口)               3200mm                            3000mm               3000mm                            2650mm
C挖掘高度               4950mm                            4635mm               4635mm                            3100mm
D挖掘深度               1120mm                            990mm               990mm                             700mm
E卸载高度 2750mm(可变) 2693mm(可变)
F最低装载高度 2100mm(可变) 1970mm(可变)
G卸载距离 5500mm(可变) 5123mm(可变)
H工作臂最大回转角度                             ±55°                                                               ±55°


性能参数

项目
ZWY-220/79L ZWY-180/79L
装载能力 220m3/h 180m3/h
总功率 79/90kw 79kw
整机重量 23800kg 21500kg
行走速度 0.6±5%m/s 0.54±5%m/s
刮板链运输机构形式 双链双驱/单链双驱 双链双驱/单链双驱
适用巷道坡度
≤32°

≤32°
最小转弯半径 ≥9m ≥8m
接地比压 ≤0.1Mpa ≤0.1Mpa
操作方式 液控 液控
刮板链速度 44m/min 44m/min
液压油箱容量 420L 400L
最大工作压力 32Mpa 32Mpa
液压泵 变量柱塞泵×2+齿轮泵×2 变量柱塞泵×2+齿轮泵×2
行走液压马达 径向柱塞马达×2 径向柱塞马达×;2
运输槽液压马达 径向柱塞马达×2 径向柱塞马达×2
