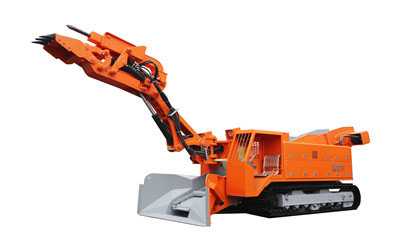

三节臂破挖一体机说明书

三节臂破挖一体机适用于煤巷掘进、煤巷开口、半煤岩巷掘进快速出渣，由标准的两节臂（带破碎锤）装载机提升为三节臂（带破碎锤）装载机，破碎锤将煤层或松软矸石戳捣掉落，再用挖斗装载。多一节臂可增大破碎锤工作时的仰角，左右侧帮无死角，巷道卧底时增加下挖深度，三节臂可以弥补两节臂的工作不到的死角。设备结构紧凑、操作简单、体现破、装一体快速作业。


主要外形尺寸



项 目		ZWY-150/55L
履带接触地长度		2560mm
履带内侧宽度		1100mm（可加宽）
履带板宽度		350mm
离地间隙		350mm(可加高）
运输槽内宽		580mm
运输状态	长	7760mm
	宽	1800mm
	高	1866mm
工作状态	长	8990mm
	宽	1800mm
	高	2180mm

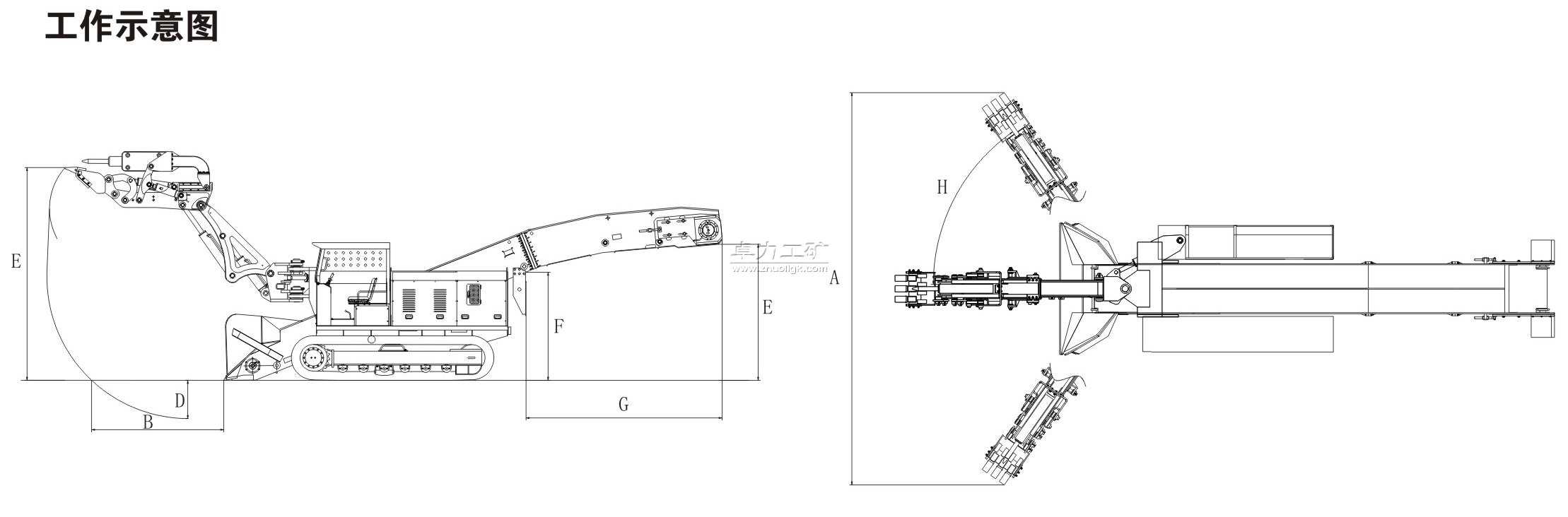

工作范围



项 目	ZWY-150/55L
A挖(破)掘宽度	6400mm
B挖(破)掘距离（离铲口）	2580mm
C挖(破)掘高度	5500mm
D挖(破)掘深度	1200mm
E卸载高度	1570mm(可变)
F最低装载高度	1324mm(可变)
G卸载距离	1486mm(可变)
H工作臂最大回转角度	±55°
适应巷道断面（宽×高）	≥2.4×2.4m

项 目		TT破碎锤参数
重量		298kg
工作压力		11MPa
打击速度		450-750BPM
钎杆直径		68mm
外形尺寸	长	1373mm
	宽	241mm



















注：以上参数仅供参考，可能与实际参数有所差异。
