扁平电缆连接器说明书

扁平电缆连接器|FPC电缆连接器|FFC连接器


发布时间:2018-02-22 06:28:15人气:705
扁平电缆连接器实际上是一种内部互连连接器,主要符合 scsi 标准,端接形式主要为 idc 和焊接。
FFC连接器即柔性扁平电缆连接器,它是一种用PET绝缘材料和极薄的镀锡扁平铜线,通过高科技自动化设备生产线压合而成的新型数据线缆。具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)。

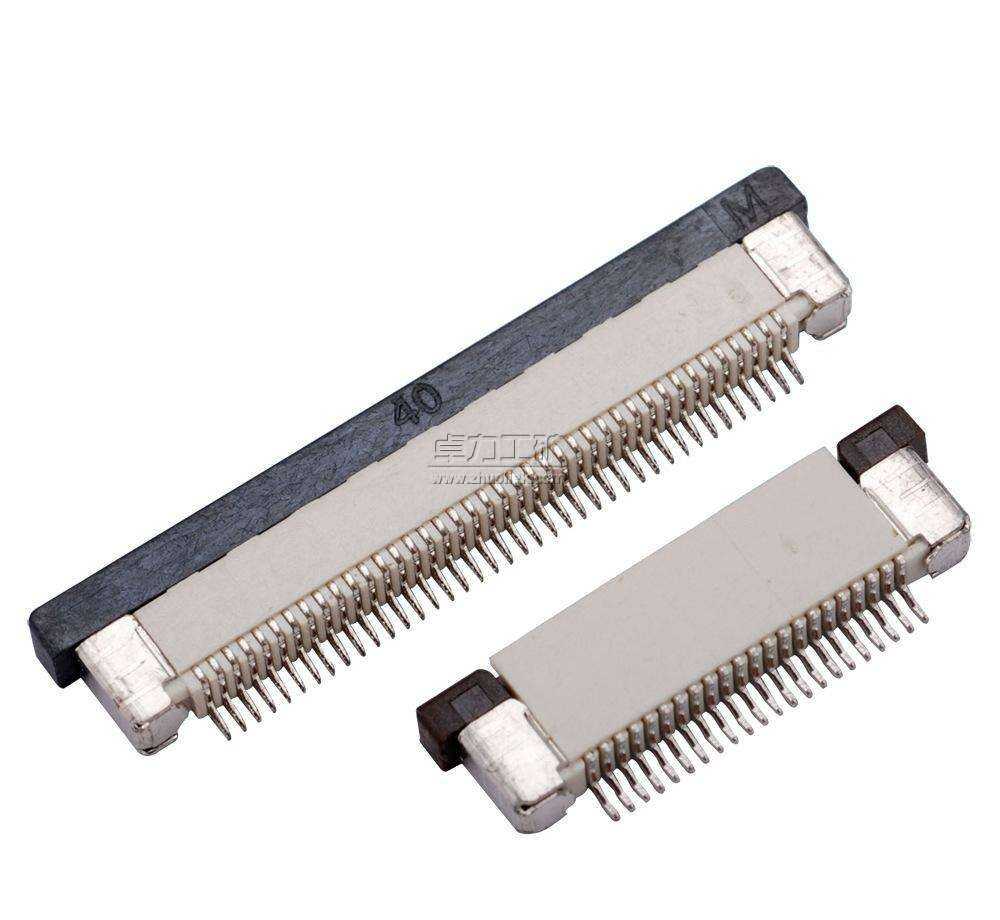

FPC连接器(Flexible Printed Circuit board翻译成中文就是:柔性印刷电路板,通俗讲就是用软性材料(可以折叠、弯曲的材料)做成的PCB)连接器用于LCD显示屏到驱动电路(PCB)的连接,目前以0.5mm pitch产品为主。

FFC连接器简介
A.主要特色:
①:制造微型化、小巧、高密集成
②:节省空间
③. 简化配线程序,连线简单
④. 节省人力成本
⑤. 柔性优良、应用灵活、可折叠。
B.产品的常规间距:
①排线间距:0.3mm、0.5mm、0.8mm、 1.0mm 1.25mm, 2.0mm 2.54mm
②排线长度:15mm~ANY
③排线型态:A、B、C、D、E、F、G、H、I、J、K
④EMI对策:铜箔、铝箔、铜箔麦拉、铝箔麦拉、导电布、银浆处理、吸波材等。

FFC/FPC扁平电缆连接器:
间距有0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54mm,4~50屏数多规格系列,PH条形连接器、XH条形连接器、3.96条形连接器、SAN条形连接器、SCN条形连接器、SM条形条形连接器等。
对常规连接器对比优点;
FPC 柔性线路板其良好的弯折性,折叠性和伸缩性能,订做单双面,4层,分层板,镂空板 等。

扁平电缆连接器的特点
可靠性高
便于节省空间封装的盒型插头
可进行中继使用的压接型接头
与特有插头组合使用可以实现种类丰富的各种封装
mil规格标准
符合ul规格认证产品

扁平电缆连接器的选型
选用扁平连接器还在注意以下几个问题:
a) 根据不同的协议来选择相应的连接器;
b) 根据传输不同的数据速率来选用连接器;
c) 选用的连接器其外形尺寸和 pcb 板打孔图应符合相应的有关标准;
d) 连接器应接触可靠,有良好的导电绝缘性能,有足够的机械强度,插拔次数满足国 际和国内有关标准的规定;
e) 考虑 pcb 厚度对连接器引脚长度的要求,穿孔焊接连接器的引脚露出板面高度≥ 1mm,保证焊接可靠;
f) 对具有表面安装的连接器可以选用带有定位柱和防误插装置。

扁平电缆连接器
