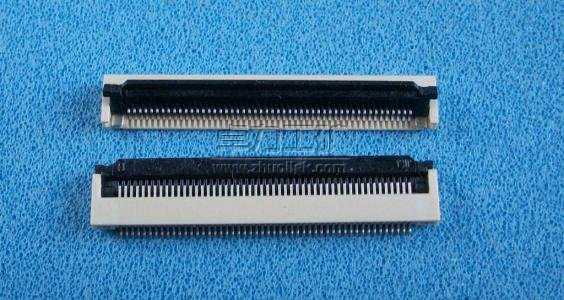

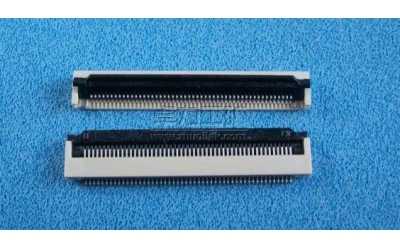

FFC连接器·柔性扁平电缆连接器说明书

FFC连接器即柔性扁平电缆连接器，它是一种用PET绝缘材料和极薄的镀锡扁平铜线，通过高科技自动化设备生产线压合而成的新型数据线缆。具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)。

应用范围
FFC连接器广泛应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处不在。

基本属性
同面/异面： FFC放平，可以和FPC接触的铜丝面，如处在同一个 面上为同面；反之，为异面
加强板：为了保护柔软的铜丝顺利插入FPC和保护在插拔当中不折断铜丝，两端作了加厚和加硬处理的界面需要再加强的版面 （范例：浩隆电子）

FFC连接器行业通用规格
P × N × TL × TYPE × (S1/S2 / S3/S4) （CT × CW）
间距 屏数 总长度 型号 S1/S2：剥皮长度 S3/S4：补强板长度 导体厚度 导体宽度
例如：0.5 × 45 × 300 × A（4/4/8/8）（0.035 × 0.30），就表示了0.5mm间距、45位、总长度300mm、同向，两头线口为4mm、补强板长度为8mm，使用铜线规格为0.035*0.30的型号的FFC软排线，并且这一规格主要适用于LCD液晶上面。
常用型号
A型：两端连接且补强板粘贴在绝缘胶纸上；
B型：补强板交叉直接粘贴在绝缘胶纸上；
C型：两端补强板直接粘贴在导体上；
D型：两端补强板交叉直接粘贴在导体上；
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；
G型：两端直接焊锡。
