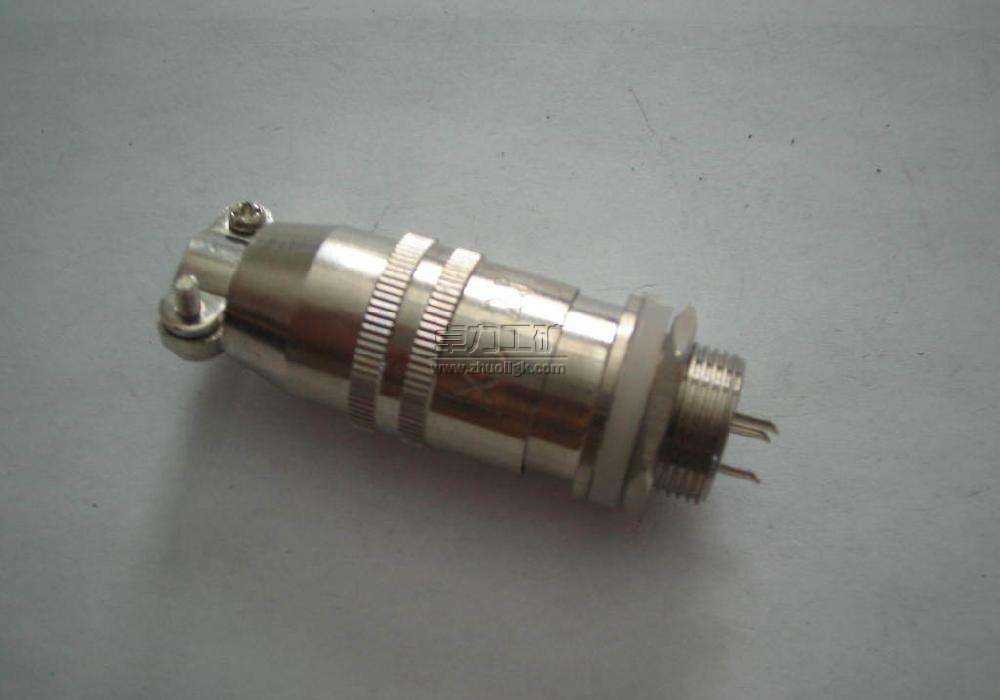

电缆连接器说明书

电缆连接器|电缆连接器厂家


发布时间:2018-02-22 02:46:54人气:681
电缆连接器主要适用于传输设备局各类数字程控交换机、光电传输设备内部联接和配线架之间的信号传输,用于传输数据、音频、视频等通讯设备。

用途
电缆连接器主要适用于传输设备局各类数字程控交换机、光电传输设备内部联接和配线架之间的信号传输,用于传输数据、音频、视频等通讯设备。护套采用阻燃材料,安全系数高。采用先进的工艺生产,使电缆的阻燃抗均匀性好,多芯电缆使机架敷设更加便捷。[1]
加工前的准备
检查所需工具(刻度尺、内六角扳手、丝锥、板锉、手锯、刀片或电工刀、专用金属剪、榔头、砂布、尖嘴钳、水口钳、缂丝钳、螺丝刀、铜刷、专用安装工具)应备齐、完好。[1]
安装过程
1 拆卸连接器,将可拆卸部分顺序拆开。
2 将电缆端头固定,钉在轴板上,端头伸出200mm-300mm,端头倾斜向下与水平方向成30°-45°左右夹角。
3 用手锯或电工刀剥去一段约45mm长的电缆护套,截面要求保持平直。
4 用密封胶(87胶或703胶)在护套表面与外导体交接处(连接器后端盖可以盖住的部分)均匀涂抹一圈后,将连接器后端盖(压紧锁环)、垫圈、密封圈顺序套在电缆上,顺外导体螺旋方向将连接器的连接套旋转安装在除掉护套的外导体上,紧靠电缆护套端部。
5 用铜刷将残留在电缆头部的护套粉末、铜屑等清除干净。
6 距连接套端面2mm左右用专用金属剪刀剪去多余的皱纹铜管外导体。用尖嘴钳将皱纹铜管外导体向外扩口、翻边,并用尖嘴钳、榔头等适宜的工具轻轻敲打,使之平靠在外壳体端面上。注意翻边要求均匀、圆整。
7 用水口钳、锉刀、砂布等工具去除尖角、修光毛刺。
8 对光滑铜管内导体,用手锯紧贴固定好的外导体锯掉伸出外导体的绝缘带条和内导体,用锉刀修平内导体(皱纹)铜管端面,去棱角,用丝锥攻丝,深度应与内导组件的螺纹长度相适应;对皱纹铜管内导体,用水口钳剪掉伸出外导体的绝缘带条,用专用金属剪刀剪去适当长度的内导体。
9 将内导体组件拧到内导体(皱纹)铜管上。对光滑铜管内导体,应用缂丝钳拧紧;对皱纹铜管内导体,应将内导体组件上与内导体相连的螺纹旋入内导体约2mm,用尖嘴钳、榔头等适宜的工具轻轻敲打内导体,向内翻边,将内导体组件包裹于内导体内;与内导体组件相连的螺纹露在外面。翻边要求和内导体组件接触紧密牢固。
10 将内导体组件、内外导体固定组件、内导体组件、外壳体依次连接、拧紧、安装牢靠(一般情况下内导体组件、内外导体固定组件、内导体组件、外壳体安装时不需要拆卸,这时只需将内导体组件与内导体组件外壳体与连接套对正,分别旋转内导体组件上的螺丝刀旋转口和外壳体)。
11 将密封圈,垫片,后端盖依次收拢,用扳手将后端盖和连接套拧紧,擦去多余的密封胶。
12 将卡塞插入内导体组件。
13装上密封圈、连接器防护盖,用联接紧固件联接固定;拧开外壳体上的充气嘴保护螺帽对电缆进行充气,充入干燥气,使气压达到0.05 MPa-0.2MPa,24h后气压保持在充入气压值的90%以上。
