FQ-200ZD型气动门挡收放装置说明书

产品介绍
   气动门挡收放装置是一类气动型挡车装置，将传统的挡车门、挡车棍等挡车设备进行自动化改造，将原来手动提升的挡车门、挡车棍等挡车装置，改造为气动提升，并可实现手动阀就近控制、按钮控制、与绞车同步运行控制等多种不同的控制方式。
同时，本装置采用了跑车防护装置的成熟的控制技术，增加了挡车装置提升定位、提升机构可靠锁定、提升机构撞网保护、矿车运行状态显示、气体过滤等重要功能，实现了传统设备的有效升级，降低了一线人员的劳动强度，大大提高了煤矿斜井提升运输的安全性。

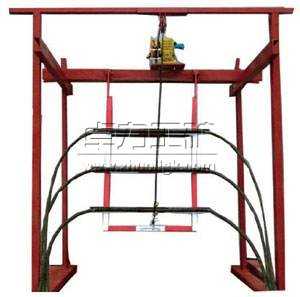

组成及外观
    FQ-200ZD型气动门挡收放装置由气动收放器、气体过滤三联体、位置传感器、钢丝绳保险、状态报警显示器、手动控制按钮 (或遥控器)等几大部分组成。

主要功能介绍
        （一）自动控制功能
        气动门挡收放装置将原来手动提升的挡车门、挡车棍等挡车装置，改造为气动提升，并可根据用户的实际需要，实现如下三种控制方式：
        = 手动阀就近控制：在气动门挡收放装置附近安装手动气控阀，来就近控制挡车装置的起落。
        = 遥控控制：操作工采用防爆按钮或本安型遥控器来远程控制挡车装置的起落。
        = 与绞车同步运行控制：在提升绞车上安装位置传感器，实现挡车装置与提升绞车同步控制，即无矿车通过挡车装置时，挡车装置处于“常闭”挡车状态，矿车正常运行并接近挡车装置时，挡车装置打开，矿车通过，矿车经过后自动关闭。如出现非正常过车，例如因井口摘挂钩失误出现溜车，挡车装置将不会打开，而是始终处于阻车状态，矿车将被阻住。
        （二）挡车装置提升定位功能
        气动收放器受气缸两端的位置传感器发出的控制信号的控制，实现了提升高度的有效定位，避免了提升过位情况的出现。
        （三）门挡运行状态显示功能
        如在同一条巷道内安设一组或多组门挡时，各组门挡的运行状态可在状态报警显示器（柜）上有效显示，其中包括矿车运行到第几道门挡、每道门挡运行及开闭状态是否正常等。
        （四）提升机构锁定功能
        斜巷挡车远控装置采用气动收放器作为提升机构，气动收放器将门挡提起后可实现可靠锁定，避免了门挡因重力发生自落现象。
        （五）提升机构撞网保护功能
        提升机构及门挡的连接绳上设置有钢丝绳保险，当发生跑车事故时，矿车撞在气动收放器和门挡的连接绳上，钢丝绳保险将保证首先断裂，保护了气动收放器不被拉坏。
        （六）储气及气体过滤功能
        气动收放器本身配备了气动三联体，可将进入的气体进行过滤和净化，保证了风源的质量，延长了气动收放器的各类气动元件的使用寿命。
