采煤机结构及工作原理(图)

本文主要为您介绍采煤机工作原理(附图纸):滚筒采煤机工作原理、截煤机工作原理、刨煤机工作原理、钻削式采煤机工作原理、铣削式采煤机工作原理.
采煤机是一个集机械、电气和液压为一体的大型复杂系统,工作环境恶劣,如果出现故障将会导致整个采煤工作的中断,造成巨大的经济损失.随着煤炭工业的发展,采煤机的功能越来越多,其自身的结构、组成愈加复杂,因而发生故障的原因也随之复杂。下面,卓力工矿为您介绍采煤机的工作原理及技术特征,并为您公布采煤机图纸。
滚筒采煤机的整体结构:
1、采煤机的主要组成部分:  采煤机的类型很多,但基本上以双滚筒采煤机为主,其基本组成部分也大体相同。各种类型的采煤机一般都由下列部分组成。
滚筒采煤机的整体结构

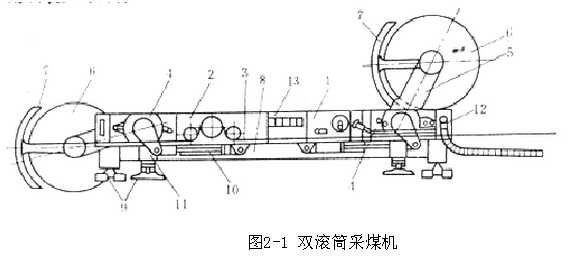

图2-1 双滚筒采煤机  1—电动机;2—牵引部;3—牵引链;4—截割部减速器; 5—摇臂;6—滚筒;7—弧形挡煤板;8—底托架;9—滑靴; 10—调高油缸;11—调斜油缸;12—拖缆装置;13—电气控制箱
(1)截割部  截割部的主要功能是完成采煤工作面的截煤和装煤,由左、右截割电机,左、右摇臂减速箱,左、右滚筒,冷却系统,内喷雾系统和弧形挡板等组成。截割部耗能占采煤机装机总功率的80%-90%,因此,研制生产效率高和比能耗低的采煤机主要体现在截割部。
 传动装置:  截割部传动装置的作用是将采煤机电动机的动力传递到滚筒上,以满足滚筒转速及转矩的要求;同时,还应具有调高功能,以适应不同煤层厚度的变化。
截割部的传动方式主要有一下几种:
a)、电动机-摇臂减速箱-行星齿轮减速箱-滚筒
b)、电动机-固定减速箱-摇臂减速箱-滚筒
c)、电动机-固定减速箱-摇臂减速箱-行星齿轮减速箱-滚筒
d)、电动机-摇臂减速箱-滚筒  螺旋滚筒:  螺旋滚筒是采煤机落煤和装煤的工作机构,对采煤机工作起决定性作用,消耗总装功机率的80%-90%。早期的螺旋滚筒为鼓型滚筒,现代采煤机都采用螺旋滚筒。螺旋滚筒能适应煤层的地质条件和先进的采煤方法及采煤工艺的要求,具有落煤、装煤、自开切口的功能。近些年来出现了一些新的截割滚筒,诸如滚刀式滚筒、直线截割式三角形滚筒、截楔盘式滚筒等。  滚筒由螺旋叶片由螺旋叶片、端盘、齿座、喷嘴、筒毂及截齿组成。
(2)牵引部  采煤机的牵引部是采煤机的重要组成部分,它不但负担采煤机工作时的移动和非工作时的调动,而且牵引速度的大小直接影响工作机构的效率和质量,并对整机的生产能力和工作性能产生很大的影响。  牵引部由牵引传动装置和牵引机构两大部分组成。传动装置的重要功能是进行能量转换,即将电动机的电能转换为传动主链轮或者驱动轮的机械能。牵引机构是协助采煤机沿采煤工作面行走的装置。传动装置装于采煤机本身为内牵引,装在采煤机工作面两端的为外牵引。绝大部分的采煤机采用内牵引,仅在薄煤层中为了缩短机身长度才采用外牵引。随着高产高效工作面的出现以及采煤机功率和牵引力的增大,为了工作面更加安全可靠,无链牵引机构逐渐取代了有链牵引。
(3)电气系统  电气系统包括电动机及其箱体和装有各种电气元件的中间箱(连接筒)。该系统的主要作用是为采煤机提供动力,并对采煤机进行过载保护及控制其动作。
(4)辅助(附属)装置  辅助装置包括挡煤板、底托架、电缆拖曳装置、供水喷雾冷却装置,以及调高、调斜等装置。该装置的主要作用是同各主要部件一起构成完整的采煤机功能体系,以满足高效、安全采煤的要求,改善采煤机的工作性能。  MG500/1130-WD 型电牵引采煤机,属多部电机横向布置形式。整机由左、右牵引部,左、右截割部,左、右行走部及电控箱组成,电气控制系统、液压传动系统及喷雾冷却系统组成机器的控制保护系统。  左、右牵引部、电控箱通过一组连接丝杠,形成刚性联接,左、右牵引部分别与电控部的左、右端面干式对接。两行走部分别固定在左、右牵引部的箱体上。牵引部与电控部对接面用圆柱销定位,高强度T形螺栓和螺母联接。  截割部为整体弯摇臂结构,即截割电机、减速器均设在截割机构减速箱上,与牵引部铰接和调高油缸铰接,油缸的另一端铰接在牵引部上,当油缸伸缩时,实现摇臂升降。支承组件固定在左、右牵引部上,与行走箱上的导向滑靴一起承担整机重量。

采煤机工作原理
  采煤机是实现煤矿生产机械化和现代化的重要设备之一。机械化采煤可以减轻体力劳动、提高安全性,达到高产量、高效率、低消耗的目的。采煤机分锯削式、刨削式、钻削式和铣削式四种:
  锯削式采煤机
  即截煤机,靠安装在循环运动的截链上的截齿深入煤壁截煤。
  刨削式采煤机
  即刨煤机,靠刨刀的往复运动刨削破煤。
  钻削式采煤机
  靠钻头边缘的刀齿钻入煤体,由钻头中部的破煤刀齿将中部的煤体破碎。
  铣削式采煤机
  靠滚筒上的截齿旋转铣削破煤。
滚筒采煤机的工作原理
单滚筒采煤机的滚筒一般位于采煤机下端,以使滚筒割落下的煤不经机身下部运走,从而可降低采煤机机面(由底板到电动机上表面)高度。单滚筒采煤机上行工作时,如图2-2(a)所示,滚筒割顶部煤并把落下的煤装入刮板输送机,同时跟机悬挂铰接顶梁,割完工作面全长后,将弧形挡煤板翻转180°;接着,机器下行工作,如图2-2(b)所示,滚筒割底部煤及装煤,并随之推移工作面输送机。这种采煤机沿工作面往返一次进一刀的采煤法叫单向采煤法。  双滚筒采煤机工作时,如图2-2(c)所示,前滚筒割顶部煤,后滚筒割底部煤。因此双滚筒采煤机沿工作面牵引一次,可以进一刀;返回时又可以进一刀,即采煤机往返一次进二刀,这种采煤法称为双向采煤法。
滚筒采煤机的工作原理
滚筒采煤机的工作原理
滚筒的旋转方向:  采煤机滚筒的旋转方向的确定原则是有利于装煤和机器的稳定性。 为了输送机推运煤,滚筒的旋转方向必须与滚筒的螺旋线方向一致。对逆时针(站在采空区侧看滚筒)旋转的滚筒,叶片应为左旋;顺时针旋转的滚筒,叶片应为右旋。即符合“左转左旋,右转右旋”的规律。

对于单滚筒采煤机,使用在左工作面的滚筒,应顺时针旋转,使用右旋滚筒,如图2-3(a)所示(图中B表示煤流方向)。使用在右工作面的滚筒,应逆时针旋转,使用左旋滚筒,如图2-3(b)所示。    图2-3 单滚筒采煤机滚筒叶片的旋向与转向  a—左工作面;b一右工作面  对于双滚筒采煤机,为了保证采煤机的工作稳定性,双滚筒采煤机两个滚筒的旋转方向应相反,以使两个滚筒受的截割阻力相互抵消,因此,两个滚筒必须具有不同的螺旋方向。两个转向相反的滚筒有两种布置方式:一是前顺后逆,如图2-4(a)所示。采用这种方式,采煤机的工作稳定性较好,但滚筒易将煤甩出打伤司机,且煤尘较大,影响司机正常操作。二是前逆后顺,如图2-4(b)所示。采用这种方式,采煤机的工作稳定性较差,易振动,但装煤效果好,煤尘少。对机身较重的采煤机,机器振动影响不大。因此,大部分采煤机都采用“前逆后顺”的方式,即左滚筒为左旋叶片,逆时针旋转;右滚筒为右旋叶片,顺时针旋转。

采煤机发展史:
20世纪初开始应用截煤机;40年代出现了深截式联合采煤机;50年代初期出现了浅截式滚筒采煤机,生产能力和对顶板的适应性都有很大提高,60年代研制成双滚筒采煤机,使生产情况得到进一步改善。中国在1949年以前很少用机械采煤。50年代开始使用截煤机和深截式联合采煤机,60年代开始使用浅截式滚筒采煤机,70年代初在一些矿区开始使用浅截式双滚筒采煤机,机采产量不断提高。70年代以来,采煤机不断改进,如采用大功率水冷电机来提高生产能力,开采厚度较大的坚硬煤层;采用粗齿滚筒提高块煤率;采用无链牵引减少机械事故并适应长工作面多台采煤机同时作业等。
