FD隧道低噪声轴流通风机说明书

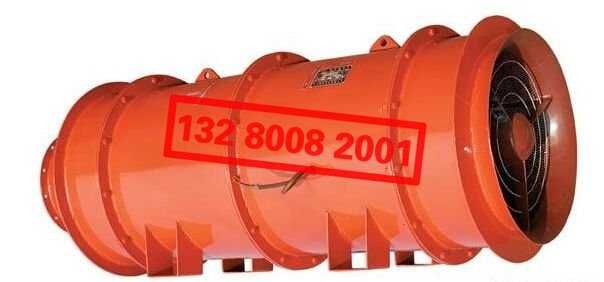

FD系列隧道矿山轴流风机
1、用途
FD系列隧道矿山轴流风机是动叶可调试双级叶轮对旋，有两台配有进口SKF瑞典轴承的专用电动机直接驱动两个旋向相反的叶轮。
FD系列隧道矿山轴流风机亦是动叶可调式单级叶轮旋转，由一台配有进口瑞典轴承的专用电动机直接驱动单级叶轮。
FD系列隧道矿山轴流风机工程适应范围宽，使用寿命长，是隧道、矿山及相关工程领域内通风设备的理想换代产品。
2、特点     隧道轴流通风机由三段组成：进口消声器(集风器、整流器、守流器、消声器)；风机段(机壳部、叶轮部、电动机)；出口消声段(整流器、导流器、消声器)。
1)叶轮部：由叶片和轮毂，其中轮毂采用ZG230～450铸钢加工而成，叶片采用ZL104铝硅合金精密铸造经加工而成，可调机翼型叶片，叶片根部和尾部，在设计、工艺、铸造、加工均作了足够的加强，其安装角度根据不同性能参数要求可调节，调节方式为停机后，叶轮处于静止状态，逐个调节叶片。叶轮经过严格的静、动平衡校正，超转速试验运转平稳可靠。
2)机壳部：由普通钢板焊接而成，内筒上配置交焊接静止后导流叶片，并经消除焊接应力处理。
3)消声器：根据该系列风机声音频谱特性，采用镀锌钢板、穿孔板、吸声材料、卷流板、导流器而设计，并有效地控制了气流流动动力噪声和辐射声。
4)电动机：经特殊设计制造，适用于海拔高度3500m工作运行要求，其工作电压380V，频率50Hz，绝缘等级F级，防护等级IP54。轴承采用SKF瑞典进口轴承，能承受双向载荷，可长期连续运行工作，无需维护。

FD双级对旋动叶可调式低噪声隧道轴流通风机性能参数表

风机型号	动叶直径mm	转速r/min	流量m3/h	全压Pa	A声级dB	功率KW
FD-50A	500	2900	17200	3300	80	Y2-7.5×2
FD-56A	560		19500	3800	81.5	Y2-11×2
FD-60A	600		30000	4900	83	Y2-30×2
FD-63A	630		35000	5300	85	Y2-37×2
FD-80A	800	1480	49500	4900	84	Y4-45×2
FD-90A	900		54700	4900	86	Y4-55×2
FD-100A	1000		60000	4900	89	Y4-60×2
FD-112A	1120		83000	4800	91	Y4-80×2
FD-125A	1250		120000	4800	92	Y4-110×2
FD-140A	1400	980	150000	4000	90	Y6-115×2
FD-150A	1500		175000	4000	92	Y6-132×2
FD-160A	1600		220000	4000	94	Y6-160×2
FD-180A	1800		240000	4100	95	Y6-220×2

单级单速FD-A型低噪声隧道轴流通风机性能表

型号	叶轮直径 mm	流量 m3/h	全压 Pa	转速 r/min	配用电动机功率 KW	A声级 dB	重量 kg
FD50A-T7	500	15000	1200	2920	7.5	77	292
FD56A-T11	560	18000	1500	2930	11	79	392
FD63A-T22	630	28800	2000	2930	22	83	597
FD71A-T30	710	36000	2200	2950	30	86	805
FD100A-F45	1000	57600	2100	1480	45	86	1350
FD110A-F55	1100	72000	2000	1480	55	88	1670
FD110A-F75	1100	90000	2200	1480	75	90	1790
FD125A-F90	1250	108000	2200	1480	90	92	2230
FD125A-110	1250	142000	2100	1480	110	91	2320

单级双速FD-A型低噪声隧道轴流通风机性能表

型号	叶轮直径 mm	流量 m3/h	全压 Pa	转速 r/min	配用电动机功率 KW	A声级 dB	重量 kg
FD100AD-FS45	1000	57600	2100	1480	47	86	1490
		37800	900	970	16	75
FD110AD-FS55	1100	72000	2000	1480	55	88	2150
		47000	860	970	18.5	77
FD110AD-FS75	1100	90000	2200	1480	84	90	2280
		58900	945	970	28	81
FD125AD-FS90	1250	108000	2200	1480	95	91	2420
		70800	945	970	32	80
