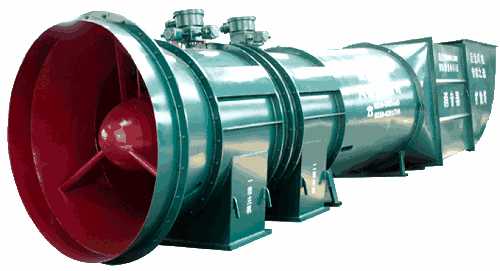

FBCDZ（原BDK）防爆抽出式对旋轴流风机说明书

一、风机的用途、使用条件

FBCDZ（原BDK）防爆抽出式对旋轴流风机是目前处于国内领先水平的新节能型主扇通风机，FBCDZ防爆抽出式对旋轴流风机适用于中、小型煤矿及其它金属矿、化工矿的通风，可作为中、小型煤矿目前运行的其它类型主扇风机的更新换代产品和新建矿井选用。节能效果明显，该系列风机的高装置静压效率可达86%以上，静压效率在70%以上的工作区域面积达到70%以上，可确保矿山在三个开采阶段主扇郊率均在75%以上，扭转了我国大型矿山主扇运行效率低的状况，节约了大量的电能。
FBCDZ防爆抽出式对旋轴流风机可在大气压86kPa～106kPa，温度-20℃～+40℃，湿度≤95%（25℃）的环境下可在全国各地煤矿做主扇风机使用，可输送-20℃～40℃的井下空气。该风机的体积小、安装调试方便，适用各种地理环境使用。
FBCDZ煤矿地面用防爆抽出式对旋轴流通风机按水平安装设计，设计使用寿命不小于10年，次大修前应运转13000小时以上。
FBCDZ防爆抽出式对旋轴流风机的分类，主要有FBCDZ、FBCDZ(A)、FBCDZ(B)等三种类型，根据电机转速可分为，980r/min、740r/min、590r/min、490r/min等四种类型，电压可选为380V/660V，660V/1140V两种，功率在200V以上时，可根据矿山的需要配置YBF系列6000V高压隔爆节能型电机。
FBCDZ煤矿地面用防爆抽出式对旋轴流通风机
FBCDZ煤矿地面用防爆抽出式对旋轴流通风机是根据国内现有大中小型煤矿的通风需要而设计，该系列风机性的移动方式采用轴移式和侧移式两种，该系列风机效率高，高效区域广泛，噪声低，在不带消声器的情况下，噪声都小于90dB（A）。
FBCDZ防爆抽出式对旋轴流风机采用机电一体化组装结构电机直联方式，具有结构紧凑，自重小，运输和拆装方便等特点。
FBCDZ煤矿地面用防爆抽出式对旋轴流通风机显著特点在于高效区范围极宽，高效点效率高，性能曲线无明显驼峰，风机无明显喘振现象；新型、高效、节能、低噪。
FBCDZ防爆抽出式对旋轴流风机采用FBFe系列隔爆型电机，电机功率为8极110KW，电压可选380V/660V，660/1140V两种，电机型号为：YBF2-315L2-8。
配套的如扩散器、扩散塔、电控柜等，电控柜可选是普通的、变频控制的或者是软起动等几种型号，
电机也可选定普通的或者是变频的，电机测温包括定子测温，轴承测温等，只要在设备无改造的前提下，客户的要求我们都可以满足。
FBCDZ防爆抽出式对旋轴流风机的静压在964～3033 (Pa)，风量在19.0～60.0 (m3/S)。
如需FBCDZ煤矿地面用防爆抽出式对旋轴流通风机的风量风压参数可参见公司网站，也可直接打电话联系，电话24小时为您服务，
2、FBCDZ防爆抽出式对旋轴流风机因采用直联方式，结构紧凑，机房建筑简单，占地面积小，不需要建返风系统，可直接反转返风，其返风量可达正风量的60%以上；对于安装场地面积小或有地表缺陷、滑坡危险的山体及经常移动的隧道工程都能适用。
3、FBCDZ防爆抽出式对旋轴流风机采用三维扭曲、弯掠正交型组合叶片，使风机气流平稳，振动现象微弱，具有较高的运行效率，叶片采用机翼型叶片，使噪声远远控制在国家噪声标准以内，大大减少了环境污染。
4、FBCDZ防爆抽出式对旋轴流风机叶片安装角度可调，用户可根据矿井前、后期所需风量和风压进行调整，使工况点始终保持在高效区内运行，达到节能效果；出厂时风机叶片角度一般调在中间角度，用户可根据矿井通风网络参数的需要，选用适当规格型号的风机。
5、FBCDZ防爆抽出式对旋轴流风机专用防爆电机配有轴承测温装置，使风机的运行更安全可靠。
6、FBCDZ防爆抽出式对旋轴流风机设有不停机加油装置，确保风机在运行中进行加油，减少了矿井因停机检修而带来的损失。
7、FBCDZ防爆抽出式对旋轴流风机还有紧急停车装置，风机可在紧急情况下停车，节省检修的时间，
8、FBCDZ防爆抽出式对旋轴流风机还可根据客户的要求增加风机运行在线检测，可以实时检测风机的运行状况，
9、FBCDZ防爆抽出式对旋轴流风机电机也可采用变频防爆电机，电控拒也相应的是变频控制柜，达到节能减排，节省更多的电能，
10、FBCDZ防爆抽出式对旋轴流风机主机风筒内安设了稳流环，风机性能曲线无驼峰，无喘震，在任何阻力下都可稳定运行。


FBCDZ防爆抽出式对旋轴流风机－－－部分参数表

系列	机号	风量(m3/S)	静压(Pa)	功率(KW)
FBDCZ(原BDK62)(A)-6-NO(n=980r/min)	12	7.4～18.7	515～1494	2×22
	13	15.2～33.7	463～1750	2×30
	14	10.1～31.7	918～2888	2×55
	15	12.4～39.0	1054～3315	2×75
	16	15.0～47.3	1199～3772	2×110
	17	18.0～56.8	1353～4258	2×132
	18	21.4～67.4	1517～4774	2×185
	19	25.1～79.3	1690～5319	2×220
	20	29.3～92.5	1873～5893	2×250
	21	33.9～107.0	2065～6497	2×355
FBDCZ(原BDK62)(A)-8-NO(n=740r/min)	17	13.6～42.9	772～2428	2×55
	18	16.1～50.9	865～2722	2×75
	19	19.0～60.0	964～3033	2×110
	20	22.1～69.8	1068～3360	2×132
	21	25.6～80.8	1177～3705	2×160
	22	29.5～92.9	1292～4066	2×200
	23	33.7～106.2	1412～4444	2×250
	24	38.2～120.7	1538～4839	2×315
	25	43.2～136.4	1669～5250	2×315
	26	48.6～153.4	1805～5679	2×450
	27	54.4～171.8	1946～6124	2×450
	28	60.7～191.6	2093～6586	2×710
FBDCZ(原BDK62)(A)-10-NO(n=590r/min)	20	17.6～55.7	679～2136	2×75
	21	20.4～64.4	748～2355	2×90
	22	23.5～74.1	821～2585	2×110
	23	26.8～84.7	898～2825	2×132
	24	30.5～96.2	978～3076	2×160
	25	34.5～108.7	1061～3338	2×185
	26	38.8～122.3	1147～3610	2×250
	27	43.4～137.0	1237～3893	2×250
	28	48.4～152.8	1331～4187	2×315
	29	53.8～169.7	1427～4491	2×355
	30	59.5～187.9	1527～4806	2×450
	32	72.3～228.0	1738～5468	2×560
	34	86.7～273.4	1962～6173	2×800
	36	102.9～324.7	2199～6921	2×1000
FBDCZ(原BDK62)(A)-12-NO(n=490r/min)	24	25.3～79.9	674～2122	2×110
	25	28.6～90.3	732～2302	2×110
	26	32.2～101.6	791～2490	2×132
	27	36.1～113.8	853～2685	2×160
	28	40.2～126.9	918～2888	2×200
	29	44.7～140.9	985～3098	2×200
	30	49.5～156.0	1054～3315	2×250
	32	60.0～189.4	1199～3772	2×355
	34	72.0～227.1	1353～4258	2×450
	36	85.5～269.6	1517～4774	2×560
	38	100.5～317.1	1690～5319	2×800
	40	171.2～370.0	1873～5893	2×1000
