DZ-Q1注液枪说明书

DZ-Q1注液枪|单体液压支柱用恒压注液枪


发布时间:2014-11-19 07:25:44人气:493
DZ-Q1注液枪适合于煤矿单体液压支柱用的恒压注液枪。注液枪是泵站管路系统的终端,通过它将高压液体输入到单位支柱的工作腔中以完成支柱的升柱和初撑过程。
执行标准:MT419-1995《液压支架用阀》。
DZ-Q1注液枪结构组成:由注液嘴,卡环进液管、枪体、差动活塞、控制顶杆、调节螺母、手动装置、弹簧等组成。采用差动活塞锁定控制顶杆,开启进液阀,锁定方式为机械式。
当单体液压支柱的初撑力达到规定值时,差动活塞通过液压差动自动解除闭锁,关闭进液阀。也可通过手动装置关闭进液阀。该恒压注液枪可通过调节螺母调整弹簧力的大小,调整单体液压支柱的初撑力。
DZ-Q1注液枪技术性能:
1、工作压力:15-20MPa
2、注液时手把力:157N
3、工作介质:含1%-2%M10的乳化液
DZ-Q1注液枪工作原理:一种矿用单体液压支柱使用的注液枪,包括:阀体、锁紧套、手把、顶杆、隔离套、单向阀座、钢球、弹簧、压紧螺钉、出液口,在阀体的后端利用接头连接进液管,手把通过销轴连接在阀体上,隔离套、单向阀座、钢球、弹簧依次装置在阀体后部内,它是在阀体上开有过液槽,过液槽的外部由密闭板密封,在阀体前部设置有前进液孔,在隔离套上设置有后进液孔和半圆弧流液槽,前进液孔与后进液孔通过过液槽连通,加工工艺较为简单,具有结构紧凑、体积较小、密封性能好等特点。

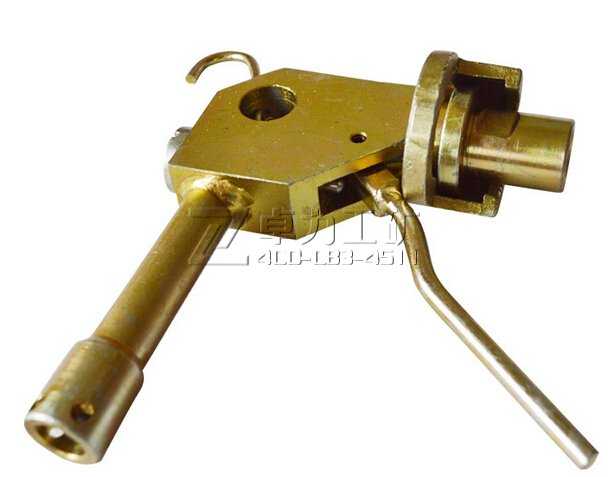

DZ-Q1注液枪


卓力工矿是国内知名DZ-Q1注液枪生产厂家,有丰富的经验为客户提供高品质的DZ-Q1注液枪及完善的售后服务,如果您想了解最新DZ-Q1注液枪价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
