球型截止阀说明书

球型截止阀|


发布时间:2014-11-19 07:24:08人气:642
球形截止阀型号:QJ-10 QJ-13 QJ-16 QJ-19 QJ-25 QJ-32 QJ-31.5D QJ-38 QJ-B40 QJ-51 QJ-51K DN-16

球形截止阀介绍:
1、用途:球型截止阀用于主管系统,支管路系统发生故障或检修时,需切断高压液流的某工作面的主管路及支管路,而使其他主管路至泵间管路系统仍可正常工作
2、执行标准:MT419-1995《液压支架用阀》
3、组成:本阀主要由阀体、球体、阀杆、手柄和密封装置组成
4、工作原理:球形截止阀,它包括带有阀腔的阀体、间隔设置在阀腔内的两阀座,以及设置在所述两阀座之间阀腔内的与阀座形成液密封的球阀,由阀体上表面垂直于阀腔开设的孔内设置有转轴与球阀相连接,设置在手把内的弹簧座堵和转轴将手把、复位弹簧与阀体结合为一体。优点在于通用性强,结构简单,维修方便,使发生误动作的几率减小到零。
5、技术性能:
  1、工作压力:15-20MPa
  2、注液时手把力:157N
  3、工作介质:含1%-2%M10的乳化液
  4、工作原理
6、储存
①球形截止阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油
②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存

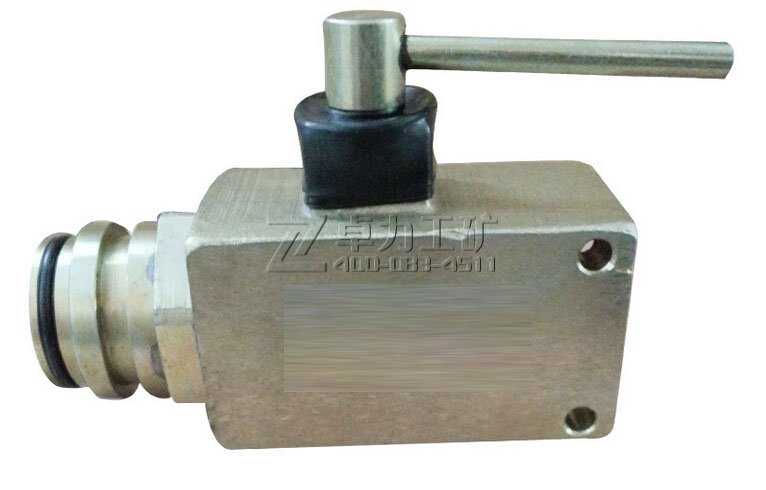

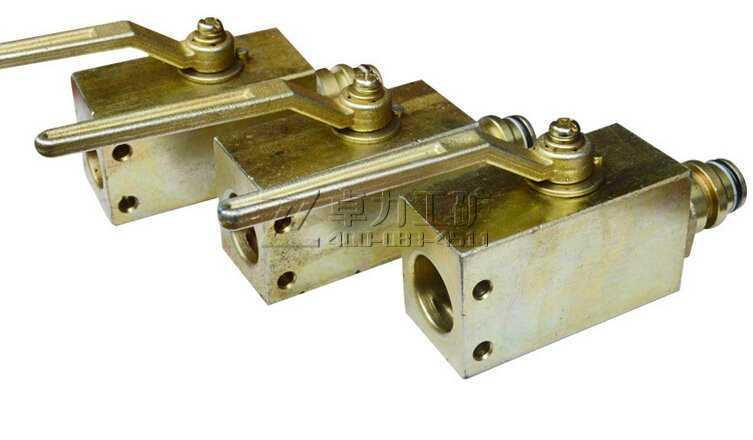

球型截止阀

卓力工矿优质供应煤矿用液压阀类,产品有:换向阀系列、液控单向阀系列、单向锁双向锁系列、平面截止阀系列、球型截止阀系列、安全阀系列、喷水阀和支护三用阀、注液枪及管路接头等。直通、三通、四通、弯头、扣压接头、弯头扣压接头、堵头、中间接头、U型销、卸载手把、接头座生产。

卓力工矿是国内知名球型截止阀生产厂家,有丰富的经验为客户提供高品质的球型截止阀及完善的售后服务,如果您想了解最新球型截止阀价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:球型截止阀发货时间? 球型截止阀售后保障? 球型截止阀订货需要提供什么信息?
