SQ型无极绳绞车运输系统说明书

SQ型无极绳绞车运输系统|


发布时间:2014-10-14 07:12:31人气:738
一、系统概述

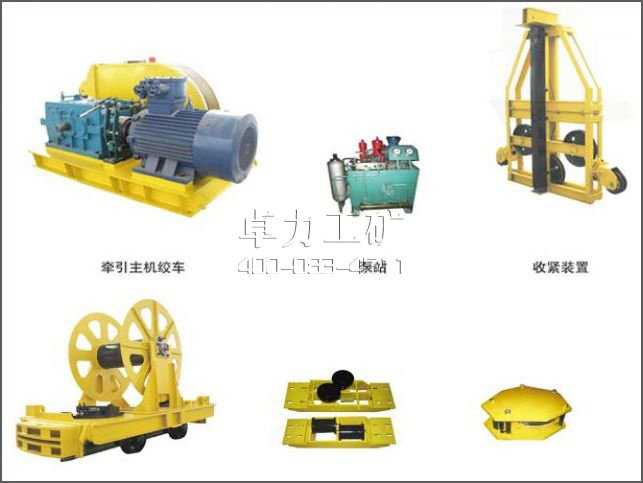

      我公司研制的 SQ 型无极绳绞车运输系统吸收了绳牵引卡轨车的成熟技术,参考了传统绞车的使用经验,是对井下无极绳辅助运输系统的完善和进一步提高,系统布置合理、设计新颖、结构紧凑、成本低廉、经测试表明,操作方便、可靠性高、适应性强;该产品总体技术水平国内领先,是一种符合国情的经济、实用、安全、高效的新型辅助运输设备。SQ 型无极绳绞车运输系统是以钢丝绳牵引的轨道运输设备,系统由绞车 ( 含泵站 )、张紧装置、牵引车、主副压绳轮组、托绳轮组、回绳轮组和弯道轮组等组成。有 37kw、55kw、75kw、llOkw、l32kw 等品种,绞车利用井下现有轨道系统运行,可实现固定距离不经转载的直达运输。在 5°以下坡道采用 37kw 绞车,在 10°以下坡道采用 55kw 绞车,在15°以下坡道采用 75KW、110KW 绞车 , 在 18°以下坡采用110kw、132kw 或无级调速型绞车,可实现材料、设备及液压支架 , 在顺槽和采区大巷不经转载的整体直达运输,可直接进入工作面,代替了多台小绞车接力、对拉运输,大大减少了运输环节。不仅达到了减人增效的目的,还大大提高了运输的安全性和可靠性。
二、适用范围
    该产品是以钢丝绳牵引的轨道连续运输设备,主要用于煤矿井下工作面顺槽和采区大巷材料、设备、液压支架等辅助运输,也可用于金属矿井下巷道和地面轨道运输,适用于坡度大小有变化的轨道运输,最大坡度 18°,适用运输距离约为 2000 米。无极绳绞车运输系统是对绳辅助运输系统的创新和完善,系统可根据巷道具体工况条件灵活布置,常见的布置方式有:
1.运输系统既可适应多起伏 ( 最大坡度 18°以下 ),又可水平拐弯 ( 最小 90°)。
2.绞车既可平行于轨道布置,又可垂直于轨道布置。
3.系统既可布置单道单向运输,又可布置成双道双向运输。
4.单道单向运输布置时,钢丝绳可全部布置在轨道内;也可采用主绳在内,副绳在外的布置型式。
5.绞车可前后双向出绳,既可利用原有硐室布置,又可靠巷帮布置,可适应不同巷道工况。
三、产品特点
1、绞车采用机械传动方式,结构紧凑,可靠性高;
2、系统配置合理,方便灵活,不同组合可适应各种工况条件需求,适应性强;
3、采用液压式收紧装置收紧钢丝绳,钢丝绳张紧力可根据工况而调整,使钢丝绳受力比较均衡,延长了钢丝绳的
使用寿命长;
4、绞车的紧急制动采用湿式失效制动,制动器为我公司与航空航天部的军工企业联合研制,采用先进的技术和材
料,使制动器制动性能更可靠,寿命更长。
5、用导向轮分绳,避免钢丝绳咬绳、减少钢丝绳磨损;
6、采用专用轮组导绳、压绳、托绳轮组,可适应起伏变化
坡道:
7、在顺槽中可实现连续直达运输,无需转载.提离了安全
可靠性;
8、回绳轮固定简单,可方便快捷地移动,实现运距变化;
9、牵引车储绳量较大,可减少钢丝绳浪费。
10、操作方便,维护简单,深受煤矿工人的欢迎。
11、特别在回采时,无极绳绞车运输系统可随工作面回采而逐步后移,操作过程非常简单,只需把回绳轮回移,并
把多余的钢丝绳绕在牵引车的储绳筒上即可。
12、该连续牵引车系统使用井下现有的轨道(常用 18Kg、22Kg、24Kg、30Kg。为满足顺槽水平过弯道连续运输
的需要,在弯道两侧增设护轨,以确保过弯道运输的安全可靠。
三、主要技术参数

单速型
型号 SQ-40/37B
绞车功率(KW) 37
滚筒直径(mm) 950
最大牵引力(KN) 40
绳速(m/s) 0.7
钢丝绳6*19S 18/22
轨距(mm) 600
轨型(kg/m) 18-24

 机械变速型
型号 SQ-60/55B SQ-80/75B SQ-80/110B SQ-120/132B
绞车功率(KW) 55 75 110 132
滚筒直径(mm) 1200 1200 1200 1400
最大牵引力(KN) 60 80 80 120
绳速(m/s) 0.7/1.1 0.7/1.1 1.0/1.7 0.7/1.1
钢丝绳6*19S 22 22/24 22/24 24/26/28
轨距(mm) 600/900 600/900 600/900 600/900
轨型(kg/m) 18-24 18-30 18-30 18-30

1500米运距内最大坡度及最大牵引重量包含梭车对应的绞车选型
重量≤
坡度≤
8T 10T 12T 14T 16T 18T 20T 22T 24T
SQ-40/37B SQ-60/55B SQ-60/55B SQ-60/55B SQ-60/55B SQ-60/55B SQ-60/55B SQ-80/75B SQ-80/75B
SQ-80/75B SQ-80/110B
10° SQ-80/75B SQ-80/110B
13° SQ-60/55B SQ-80/75B SQ-80/75B SQ-80/110B
15° SQ-80/75B SQ-120/132B
18° SQ-80/75B SQ-80/110B SQ-80/110B SQ-120/132B
