KJ644煤矿供电监控系统说明书

KJ644煤矿供电监控系统|


发布时间:2014-10-14 07:11:55人气:565
 系统概述
    KJ644煤矿供电监控系统的设计是以《煤矿安全规程》为依据,对煤矿井下实际情况进行考察之后,综合各方面的要求设计出来的,监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定,适用各类大中小型煤矿。该系统可进行数据采集、控制、显示等功能。

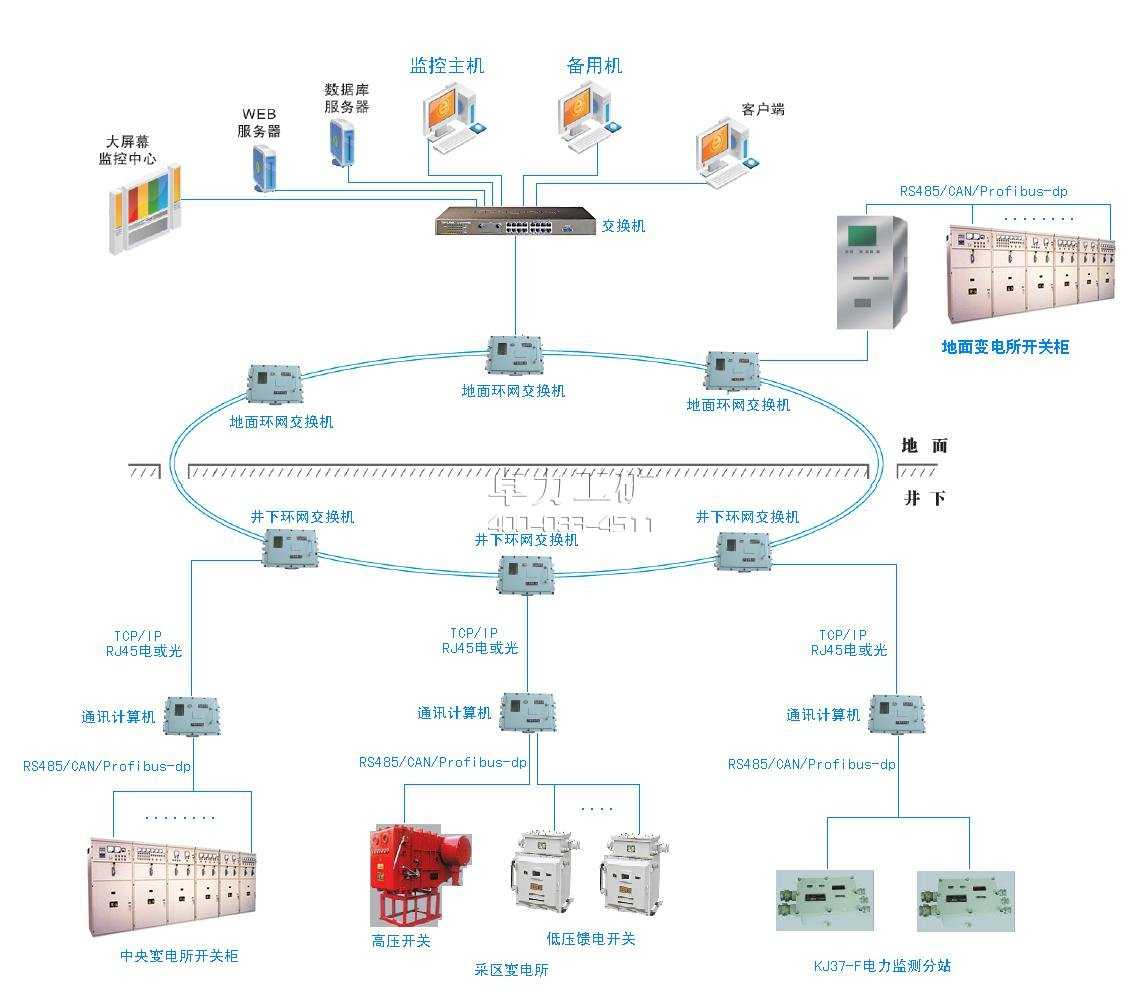

KJ644煤矿供电监控系统
 环境条件


1 系统中用于机房、调度室的设备,应能在下列条件下正常工作:
a) 环境温度:15 ℃~30 ℃;
b) 相对湿度:40 %~70 %;
c) 温度变化率:小于10 ℃/h,且不得结露;
d) 大气压力:80 kPa~106 kPa;
e) GB/T 2887-2008规定的尘埃、照明、噪声、电磁场干扰和接地条件。

●系统功能
1 数据采集
1.1  系统具有监测电网电压、电流、有功功率、无功功率、功率因数及报警等功能。
1.2  系统具有断路器开关状态、继电器动合状态、继电器动断状态、风电瓦斯闭锁、隔离开关闭合状态等及报警功能。
2 控制
2.1 系统具有地面中心站手动遥控断电/复电功能,并具有操作权限管理功能和操作记录功能
2.2  遥测值达到或超过报警值、单相接地、两相短接等,进行文字提示报警;遥测值达到或超过报警值、单相接地、两相短接时,自动解列被控设备电源并闭锁;遥测值低于报警值、单相接地解除、两相短接解除时,自动并列被控设备并解锁;
2.3  系统具有远程参数设置功能,包括:对各个继电保护装置的系统定值进行召唤、整定、固化等操作
3 数据存储和查询
3.1 历史数据查询:系统所接开关综合保护器及电力分站检测数据的存储及查询,并产生报表及历史曲线,曲线可调整大小。所有数据可以存储一年。
3.2 设备运行异常信息存储及查询
3.3 设备运行参数的存储及查询
4 屏幕显示及打印
4.1 系统必须具有列表显示功能:
  a)遥测量及相关显示内容包括:名称、实时值、单位等;
  b)遥信量显示内容包括:名称、实时值等;
  c)遥调量显示内容包括:名称、描述、工程值、设定值、单位、备注等
4.2 系统必须具有遥测量曲线图显示功能等,在X轴表示时间、Y轴表示实时值。
4.3 系统必须具有变电站接线图,并在接线图上显示电流、电压、有功功率、无功功率、功率因素、断路器开断状态、设备通讯状态等。接线图可以放大、缩小、漫游等。
4.4 系统必须具有开合闸事件告警、遥测值越位告警提示。
4.5 系统必须具有在线路维修时,对该线路的开闸的断路器进行锁定,要求挂牌禁止合闸操作,线路维修完毕后,经确认后才摘牌进行合闸操作。
4.6 系统必须具有事件追溯查询功能等。
4.7  系统必须具有遥测信息查询、曲线显示等。
4.8  系统必须具有遥信变位告警、遥测值越位查询等。
4.9 系统必须具有报表、曲线、柱状图、状态图、接线图、初始化参数等召唤打印功能。报表包括:遥测量日(班)报表、遥测量月报表、遥测量年报表、遥测量统计值历史记录查询报表等。
6 人机对话
  系统必须具有人机对话功能,以便于系统生成、参数修改、功能调用、控制命令输入等。
7 自诊断
  系统必须具有自诊断功能。当系统中继电保护装置、电力分站、环网交换机、传输电缆等设备发生故障时,报警并记录故障时间和故障设备,以供查询及打印。
8 双机切换
系统具有手动主备机切换功能,保证系统正常运行。
9 备用电源
系统必须具有备用电源。当电网停电后,保证KJ644煤矿供电监控系统正常运行。
10 数据备份
  系统必须具有数据自动备份功能。
11 遥测超限报警和开关变位报警
  系统必须具有遥测超限报警、开关变位报警功能。

●系统主要技术指标
1  系统容量
 系统允许接入的信息传输分站的数量为3台;
 信息传输分站具有4路RS485输出,每路可接入4台下行监控设备(KJ37-F监控分站或继电保护装置);
 信息传输分站具有1路RJ45电口输入,1路光纤端口输入(与井下环网接口通讯时只通选用一种方式);
2 遥测量输入传输处理误差
   遥测量输入传输处理误差应不大于2.0 %FS。
3 最大巡检周期
  系统最大巡检周期应不大于30 s。
4 控制执行时间
  过压保护反应时间:最小100 ms,最大20 s,可以根据整定值自行设定调整。
  欠压保护反应时间:最小100 ms,最大20 s,可以根据整定值自行设定调整。
  定时限过载保护反应时间:最小100 ms,最大20 s,可以根据整定值自行设定调整。
  控制执行时间:不大于1 s 。
  其它控制执行时间应不大于30 s。
5 存储时间
    遥信、遥测等重要测点的实时监测值存盘记录应保存7 d以上。当主机发生故障时,丢失上述信息的时间长度应不大于5 min。
6 画面响应时间
  调出整幅画面85 %的响应时间应不大于2 s,其余画面应不大于5 s。
7  误码率
 误码率应不大于10-8。
8  最大传输距离
    a) 地面环网接口与主、备计算机的最大传输距离:100 m(地面普通网络双绞线);
  b) 井下环网接口到信息传输分站的电缆最大传输距离:100 m(采用MHYV2*2*0.8煤矿用阻燃双绞线);
  c) 井下环网接口至信息传输分站的光缆最大传输距离:10 km (采用MGTV系列煤矿用阻燃光缆);
d) 继电保护装置到信息传输分站的最大传输距离:2 km(采用MHYVR通信电缆:线径截面不小于1.5 mm2);
e) 信息传输分站至KJ37-F监控分站的最大传输距离:2 km(采用MHY32或MHYBV主传输通信电缆:截面积不小于1.5 mm2);
9 双机切换时间
  从工作主机故障到备用主机投入正常工作时间应不大于5 min。
10 备用电源工作时间
在电网停电后,系统应具有备用电源功能,地面中心站备用电源在系统电网停电后应保证中心站设备正常工作不小于2 h,井下后备电源供电在系统电网停电后应保证系统井下设备正常工作不小于2 h。
