KJ645煤矿用主通风机监测系统说明书

系统概述：

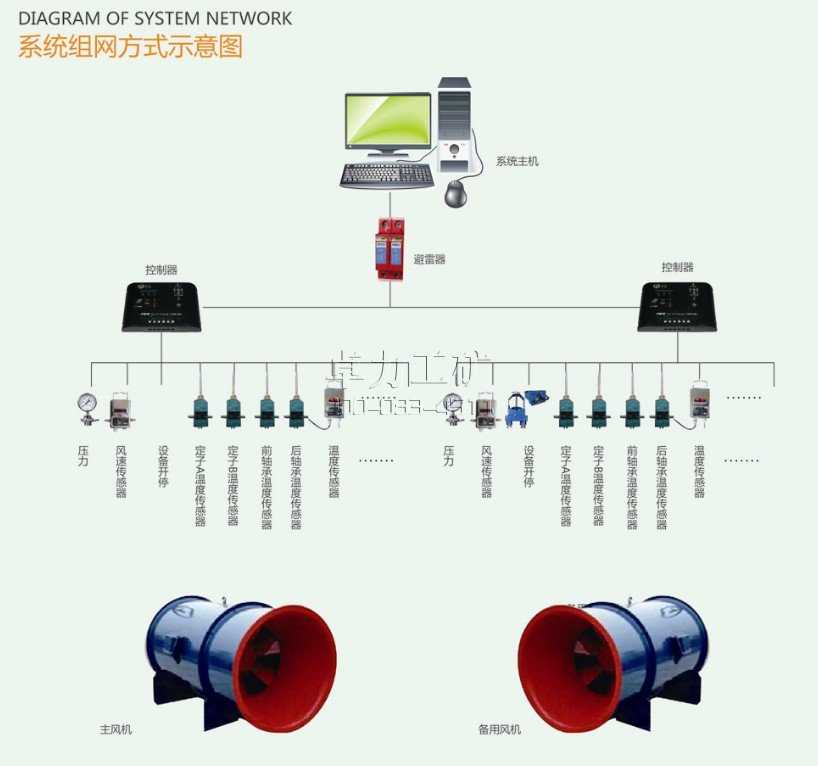

     KJ645煤矿用主通风机监测系统的设计是以《煤矿安全规程》为依据，对煤矿井下实际情况进行考察之后，综合各方面的要求设计出来的，监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定，适用各类大中小型煤矿。该系统可采集风速、温度、甲烷、风量、振幅等性能参数，以及设备开停、供电状态等生产参数，是煤矿安全生产的必备设备。
使用环境
系统中用于机房、调度室的设备，应能在下列条件下正常工作：
a) 环境温度：15 ℃～30 ℃；
b) 相对湿度：40 %～70 %；
c) 温度变化率：小于10 ℃/h，且不得结露；
d) 大气压力：80 kPa～110 kPa；
e) GB/T 2887-2008规定的尘埃、照明、噪声、电磁场干扰和接地条件。

主要技术指标：
最大监控容量
　　系统允许接入的KJJ63隔爆兼本安环形网络通讯接口数量：3台
　　系统允许接入的KXJ8/660隔爆兼本安PLC控制器数量：3台

双机切换时间
从工作主机故障到备用主机投入正常工作时间应不大于5 min

备用电源工作时间
在电网停电后，系统应具有备用电源功能，地面中心站备用电源在系统电网停电后应保证中心站设备正常工作不小于2 h，井下后备电源供电在系统电网停电后应保证系统井下设备正常工作不小于2 h

统计值时间
模拟量统计值应是5 min的统计值

传输性能
井上交换机与计算机通讯
    a) 传输端口：2路
    b) 传输协议：TCP/IP协议
c) 传输速率：10 Mbps/100 Mbps自适应
环网接口与环网接口通讯
    a) 传输端口：2路
    b) 传输协议：全双工TCP/IP
    c) 传输速率： 1 Gbps
    d) 波长为1310 nm的MGTSV 煤矿用阻燃单模通信光缆
环网接口与PLC接口通讯
    百兆以太网光端口
   a）  接口数量：1个
　　b）  传输方式：全双工TCP/IP；
　　c）  传输速率：10 Mbps / 100 Mbps自适应
　　d）  波长为1310 nm的MGTSV 煤矿用阻燃单模通信光缆
本安以太网电端口
a）  接口数量：3个；
　　b）  传输方式：TCP/IP协议
　　c）  传输速率：10 Mbps / 100 Mbps自适应
　　d）  信号工作电压峰峰值：1 V ～ 5 V
　　e）  最大传输距离：100 m
PLC控制器与分站通讯
    a) 传输端口：1路
    b) 传输方式：主从、半双工、RS485、双极性
    c) 传输速率：1200 bps
    d) 传输距离：1 km（采用MHY32或MHYBV主传输通信电缆：线径截面不小于1.5 mm2）

信号制
模拟量：模拟量传感器输出信号为200 Hz～1000 Hz频率信号，信号脉冲宽度大于0.3 ms，高电平不小于3 V（输出电流为2 mA时），低电平不大于0.5 V
开关量：1） PLC无源接点信号：20路本安无源接点信号输入，外接电阻不小于90 kΩ时对应逻辑"0"；外接电阻不大于300 Ω时对应逻辑"1"
       2） 电平信号：输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，高电平对应逻辑"1"；低电平对应逻辑"0"
3)  电流信号：0 mA/5 mA，不大于0.5 mA对应逻辑"0"，不小于3 mA对应逻辑"1"
控制量信号：无源接点信号输出，接点容量为AC 36 V/5 A（阻性负载，常开接点），接点闭合时接触电阻不大于1 Ω
