KJ642煤矿排水监控系统说明书

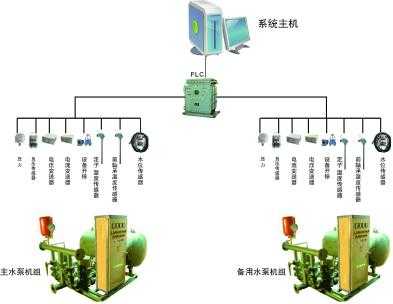

●系统概述：
   KJ642煤矿排水监控系统的设计是以《煤矿安全规程》为依据，对煤矿井下实际情况进行考察之后，综合各方面的要求设计出来的，监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定，适用各类大中小型煤矿。该系统可采集排气压力、排气温度、润滑油压力、润滑油温度、冷却水压力、冷却水温度等环境参数，以及设备开停、供电状态等生产参数，可以控制设备的起动、停止，是煤矿安全生产的必备设备


●使用环境条件
系统中用于机房、调度室的设备，应能在下列条件下正常工作：
　　a) 环境温度：15 ℃～30 ℃
　　b) 相对湿度：40 %～70 %
　　c) 温度变化率：小于10 ℃/h，且不得结露
　　d) 大气压力：80 kPa～110 kPa
　　e) GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件
除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作
　　a) 环境温度：0 ℃～40 ℃
　　b) 平均相对湿度：不大于95 %（＋25 ℃）
　　c) 大气压力：80 kPa～110 kPa
　　d) 煤矿井下有甲烷、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合
●主要技术指标
系统巡检周期
　　系统巡检周期应不大于30 s，并应符合监控要求

控制响应时间
    远程控制响应时间应不大于系统巡检周期。异地控制响应时间不大于2倍的系统巡检周期。就地控制响应时间应不大于2 s

调节响应时间
　　调节响应时间应不大于系统巡检周期

画面响应时间
    调出整幅画面85 %的响应时间不大于2 s，其余画面应不大于5 s

误码率
　　误码率应不大于10-8

最大传输距离
　　a) 环网接口与主、备计算机的最大传输距离：50 m
　　 b) 环网接口与PLC控制器的最大传输距离：10k m(采用光缆传输)
　　c) 环网接口与PLC控制器的最大传输距离：100 m(采用MHYV2*2*0.8煤矿阻燃双绞线)
　　d) PLC控制器到分站的最大传输距离：1 km （采用MHY32或MHYBV主传输通信电缆：线径截面不小于1.5 mm2）
　　e) PLC控制器到传感器的最大传输距离：1 km(采用MHYVR通信电缆：线径截面不小于1.5 mm2)
　　f) 分站到传感器的最大传输距离：1 km(采用MHYVR通信电缆：线径截面不小于1.5 m㎡)

最大监控容量
　　系统允许接入的KJJ63隔爆兼本安环形网络通讯接口数量：2台
　　系统允许接入的KXJ8/660隔爆兼本安PLC控制器数量：2台

双机切换时间
　  从工作主机故障到备用主机投入正常工作时间应不大于5 min

备用电源工作时间
　　在电网停电后，备用电源应能保证系统连续监控时间不小于2 h

信号制
模拟量：模拟量传感器输出信号为200 Hz～1000 Hz频率信号，信号脉冲宽度大于0.3 ms，高电平不小于3 V（输出电流为2 mA时），低电平不大于0.5 V

开关量：
1）PLC无源接点信号：20路本安无源接点信号输入，外接电阻不小于90 kΩ时对应逻辑"0"；外接电阻不大于300 Ω时对应逻辑"1"
2） 电平信号：输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，高电平对应逻辑"1"；低电平对应逻辑"0"
