KJ508矿山压力监测系统说明书

●系统概述：

      煤炭是我国的主要能源，煤矿开采顶板破断、运动、冒落会给工作面带来一系列的矿山压力问题。开采实践证明，工作面的安全事故，顶板事故点有很大的比重；因此顶板支护、解决矿山压力问题煤矿安全生产的有力保障。 为预防顶板事故，指导井下巷道支护，保障煤矿安全生产。江苏三恒科技集团开发了KJ508矿山压力监测系统用于井下顶板离层运动监测，巷道支护质量监测，综采面液压支架监测，巷道单体液压支柱监测；为用户提花最详尽的矿山压力报表与分析。

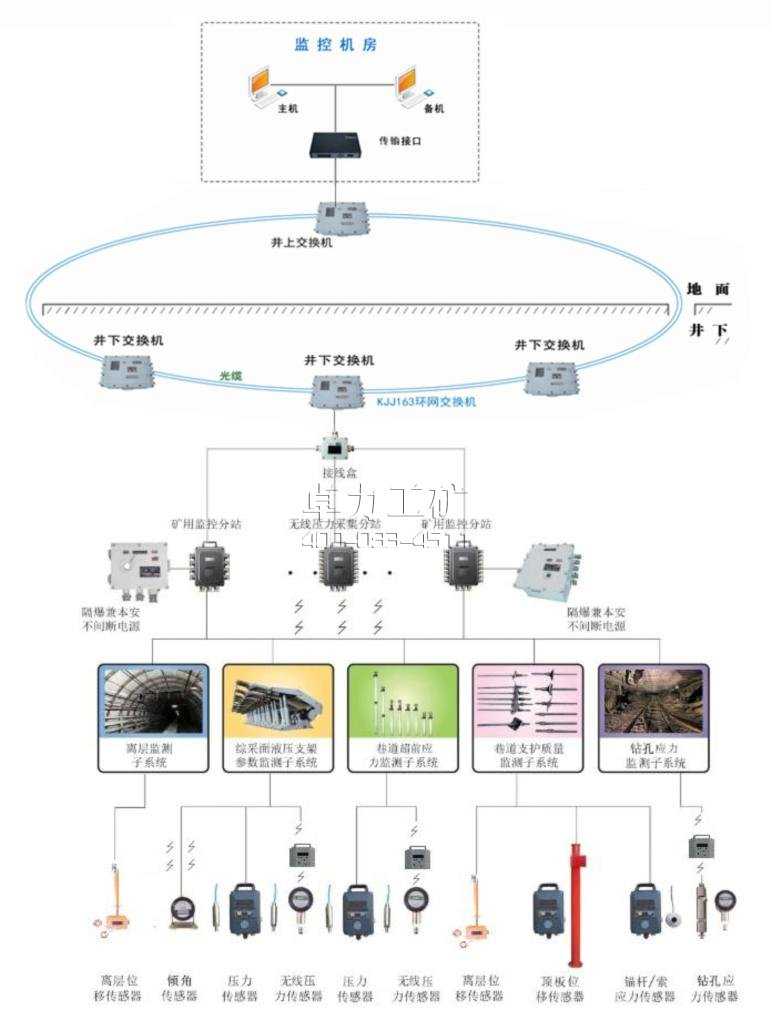

●系统组成

     KJ508矿山压力监测系统由顶板离层监测子系统、综采面液压支架监测子系统、巷道单体液压支柱监测子系统、巷道支护质量监测子系统组成。
一、地面设备
地面设备由监测主机、KJ70N-J、KJ70N-J（B）型数据传输接口、UPS电源、打印机、交换机、避雷器组成。

二、井下设备
井下设备主要由KJ70N-F（B）矿用本安监控分站、KJ70N-F（C）矿用本安监控分站、GUD800矿用本安型离层位移传感器、GPD60压力传感器、矿用锚杆/索应力传感器、矿用顶底板移近量传感器、KDW28-18矿用隔爆兼本安不间断电源、KDW17矿用隔爆兼本安电源、KDWO。7/18-J矿用隔爆兼本安电源继电器箱组成。

KJ70N-F（B）矿用本安监控分站、KJ70N-F（C）矿用本安监控分站

     矿用本安监控分站是一种矿用数据采集和控制装置。它以微机处理机为核心，配置8个/16个模拟量及开关量入口，与矿用传感器配接，采集各种测量数据。监控分站的开关量输出口与执行器配接即可实行自动断电控制。监控分站通过传输接口与执行器配接既可实行自动断电控制。监控分站通过传输接口与执行器即可实行自动断电控制。监控分站通过传输接口与计算机数据通讯。
GUD800矿用本安型离层传感器
    GUD800矿用本安型离层位移传感器属矿用本质安全型设备，可用于煤矿井下有爆炸性气体的环境；主要用于井下巷道或顶板工作面顶板离层位移检测。

GPD60压力传感器
     GPD60压力传感器属矿用本质安全型设备，可用于煤矿井下有爆炸性气体的环境；主要用于综采面液压支架压力、巷道单体液压支柱压力检测。

GPD40矿用锚杆/索应力传感器
     矿用锚杆/索应力传感器属于矿用本质安全型设备，可用于煤矿井下有爆炸性气体的环境；主要用于煤矿巷道锚杆支护质量监测。

GUD200矿用顶底板移近量传感器
     矿用顶底板移近量传感器属矿用本质安全型设备，可用于煤矿井下有爆炸性气体的环境；主要用于煤矿巷道顶板、顶底板移近的位移值的监测。


●系统功能：

1.数据采集功能:可采集离层值,顶板移近量,压力值,应力值等矿山压力数据;
2.存储功能:可存储矿山压力监测系统中所监测到的所有数据;
3.查询功能:可查询矿山压力监测系统中存储的所有数据,以及相关配置信息;
4.图表曲线功能:可用模拟图,曲线显示系统中的矿山压力监测实时,历史数据;
5.报警功能:当矿山压力相关数据超标时,系统具有报警功能;
6.报表功能:报表涵括矿山压力监测相关数据,为用户提供准确的分析的数据,并能打印;
7.网络功能:具有网络接口功能;
8.数据备份功能:可备份系统数据;
9.双机切换功能:主机发生故障时,备机自动切换;主机恢复正常,则自动切换回主机.
10.其他功能:人机对话功能,自诊断功能,断线续传功能.


●技术优势:
1.矿用本安型离层位移传感器,采用恒力设计,可以测量微小的离层运动.
2.国家发明专利的设计使压力传感器在测量单体支柱压力值的同时满足用户注液的需求.
3.实时的在线监测系统,方便用户24小时不间断地了解矿压实时动态.
4.子系统灵活配置,满足用户矿山压力监测的需要.
5.面向煤矿用户的专业报表设计,方便煤矿生产管理.
6.多用户访问界面,满足煤矿管理的需要.

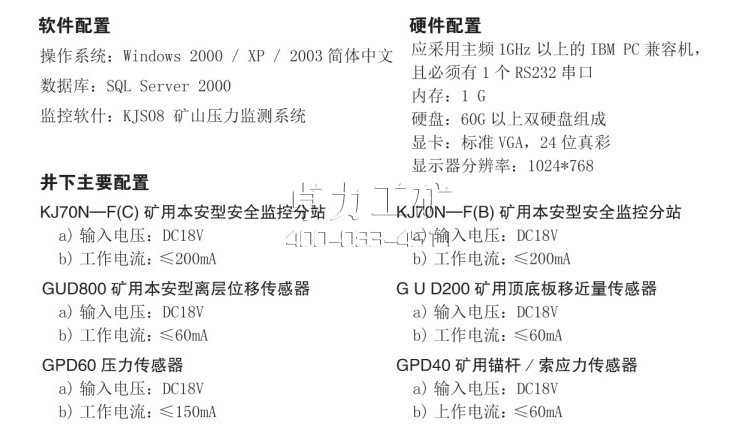

●系统配置

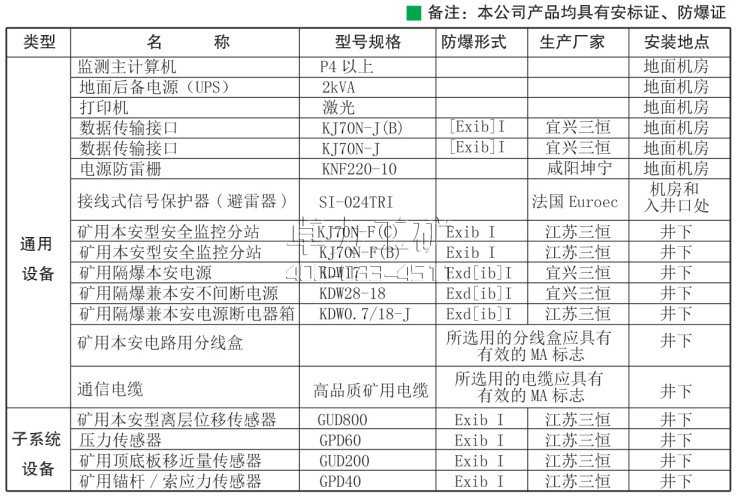

●配置清单



●系统配置指南
1.离层监测子系统由通用设备,矿用本安型离层位移传感器组成.
2.液压支架压力监测子系统由通用设备,压力传感器组成.
3.单体液压支柱子系统由以通用设备,压力传感器组成.
4.巷道支护质量监测子系统由通用设备,矿用本安型离层位移传感器,矿用顶底移近量传感器,矿用铺杆/索应力传感器组成.
5.两套及以上子系统一起使用时,通用性设备可复用.仅需要增加分站与电源的数量.
