KJ70N煤矿安全监控系统说明书

KJ70N煤矿安全监控系统|监控系统设备


发布时间:2014-10-13 07:26:34人气:909



系统介绍:

     KJ70N煤矿安全监控系统的设计是以《煤矿安全规程》为依据,对煤矿井下实际情况进行考察之后,综合各方面的要求设计出来的,监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定,适用各类大中小型煤矿。该系统可采集瓦斯、风速、负压、温度、一氧化碳等环境参数,以及设备开停、供电状态等生产参数,可以控制设备的通、断电,是煤矿安全生产的必备设备。



系统构成:

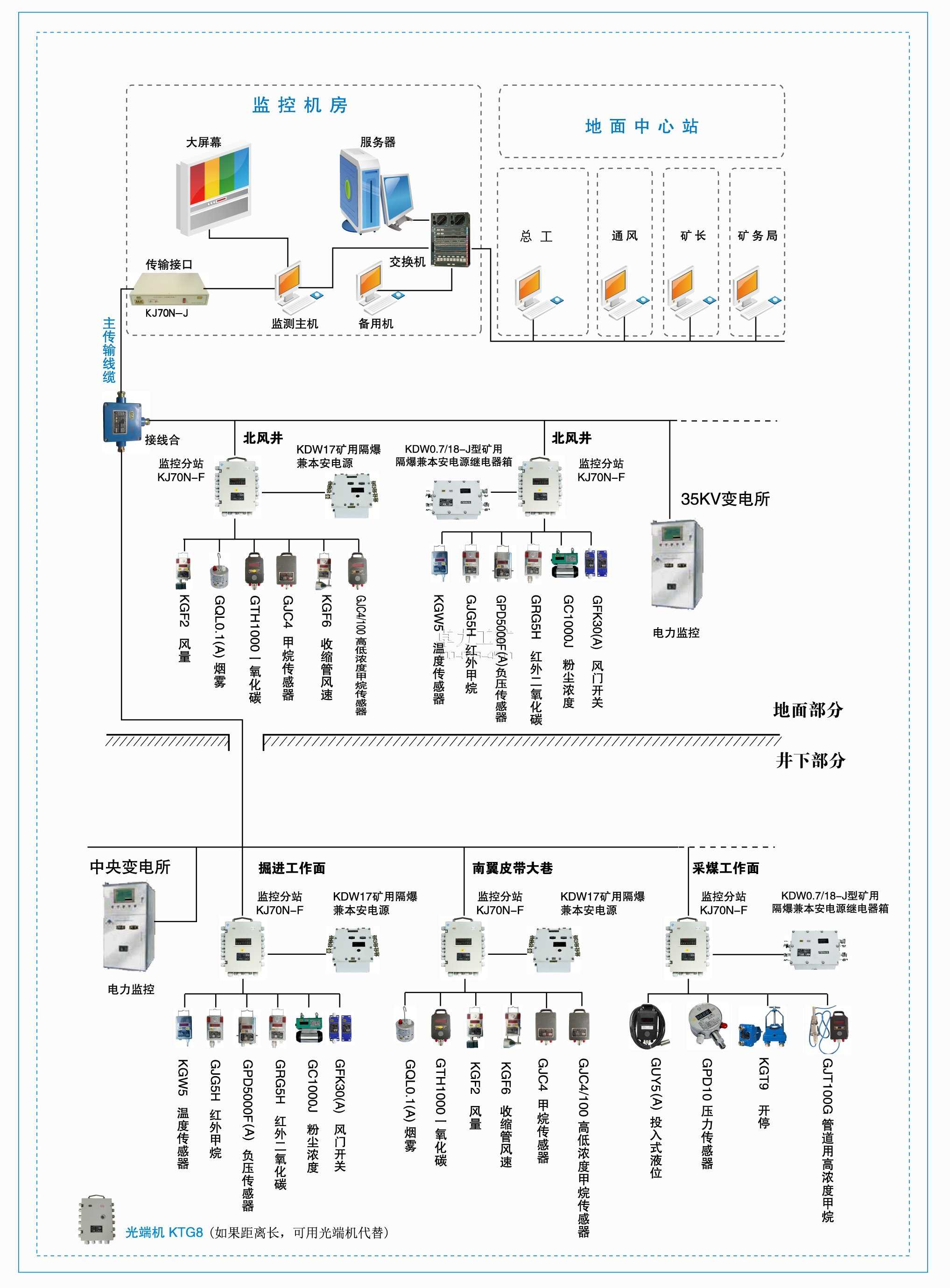

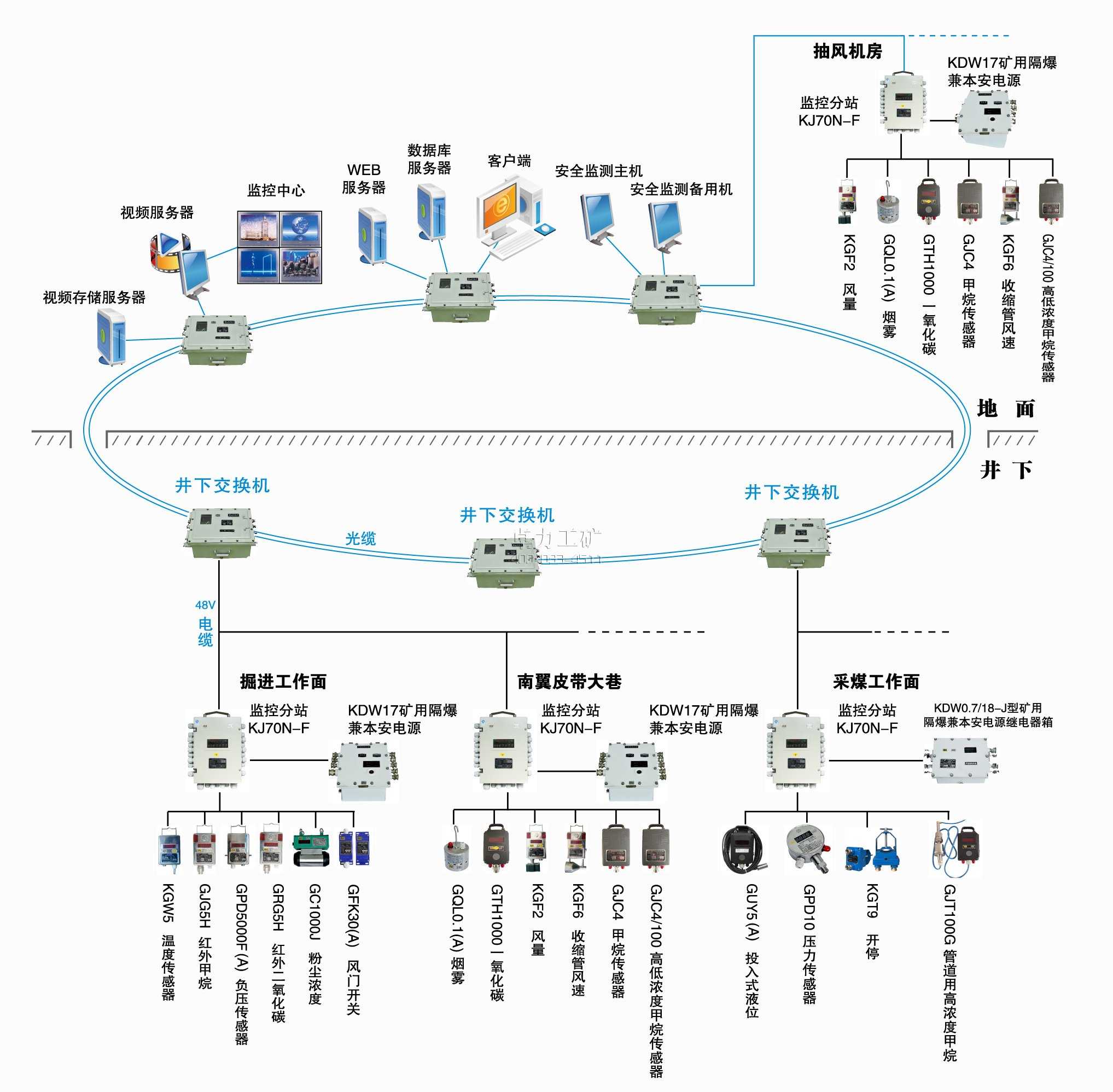

KJ70N煤矿安全监控系统由以下四部分组成:

1.监控计算机、网络及软件;

2. 传输接口及传输电缆;

3.供电电源及数据采集分站;

4.  各种传感器及执行器。

传感器的作用将瓦斯、风速、开停等物理量转换成电信号(频率信号200Hz~1000Hz或者开关量信号0mA/5mA、无源触点)并将信号传到分站;电源给分站供电,并通过分站给传感器供电。分站对传感器的信号进行采集,将采集数据传给地面计算机,同时根据地面计算机的指令和采集数据进行开出控制;传输接口将地面计算机的非安全信号与井下分站的安全信号隔离开来,同时具有双向驱动功能。计算机通过传输接口与井下分站通讯,发送配置及控制命令,提取数据及工作状态,并将数据进行存储、显示打印及在网络上共享。




系统特点:

1).  KJ70N煤矿安全监控系统及配套设备符合最新《煤矿安全规程》的要求,所有设备已取得煤安标志及防爆合格证

2).  KJ70N煤矿安全监控系统严格按照《AQ6201-2006 煤矿安全监控系统通用技术要求》的规定执行。


3).  KJ70N煤矿安全监控系统配套设备严格按照《AQ1029-2007系统仪器使用规范》、《MT/T1004-2006    煤矿安全生产监控系统通用技术要求》、《MT/T1006-2006矿用分站》《MT/T1007-2006矿用信息传输接口》《MT/T1008-2006煤矿安全生产监控系统软件通用技术要求》等规定执行。

4).  KJ70N煤矿安全监控系统软件选用先进成熟的高级编程软件为平台进行开发,操作简单、功能强大、界面美观,具有语音报警功能。


5).  KJ70N煤矿安全监控系统具有双机热备功能,采用双机热备方式工作,由监控主机、备机以及服务器组成。


6).  KJ70N煤矿安全监控系统可监测瓦斯、风速、负压、一氧化碳、烟雾、温度、风门开关等环境参数,也可监测煤仓煤位、水仓水位、压风机风压、箕斗计数、各种机电设备开停等生产参数和电压、电流、功率、电度等电量参数,以及胶带跑偏、胶带速度,轴承温度、机头堆煤等各种机电设备的运行情况。


7).  KJ70N煤矿安全监控系统配备单独的绘图软件。所有的动态、静态图形都可由矿方操作人员绘制,同时绘图软件能将CAD、MapInfo两种常用的矢量图导入系统,系统支持多种图形格式(bmp、jpg、gif等)


8).  KJ70N煤矿安全监控系统中心站软件运行在Windows操作系统,数据库SQL Server2000,整个软件采用B/S的方式,监测终端人机界面十分友好,系统的所有显示和打印全部是中文,操作人员在操作过程中只要用鼠标器进行简单的点击即可,任何人都可方便使用,即使有错误的操作也不会影响系统的正常工作。为了确保系统配置等信息不被破坏,为专门从事系统配置的矿方主管人员配备口令(或密码),只有口令正确才能进入系统配置等的操作。


9).  KJ70N煤矿安全监控系统具备接入局域网与数据上传功能,矿局域网的所有终端在授权情况下能够查阅系统的所有数据(包括动态图、报表)。


10). KJ70N煤矿安全监控系统采用数据库方式存储数据,数据库具有网络共享、便于数据保存和管理、便于用户二次数据开发、为专家系统提供开放式的数据结构。


11). KJ70N煤矿安全监控系统具有对瓦斯抽(采)放量的计算与统计功能,系统直接监测到的流量为工况流量,可计算出标准流量,瞬时流量与瓦斯浓度计算抽放纯流量。系统可统计日抽放混量、月抽放混量、日抽放纯量和月抽放纯量,并提供各类报表。


12). KJ70N煤矿安全监控系统系统具有短消息收发功能,可以将异常数据以短消息的方式发送到管理人员的手机上。


13).  全隔离式监控分站,由大容量多路不间断电源集中供电;分站在接传感器时可不区分开关量、模拟量;分站在配接各种传感器时能适应频率、电压、电流等多种信号制,使用方便灵活,以充分提高分站端口的利用率,使系统设计更加优化。


14).  井下分站具有输入、输出信号的数据存储功能,当系统地面中心站监控主机出现故障时,或井上、井下失去通信联络时,分站能存储最新两小时数据,恢复通信后可将此数据传回中心站主机,以弥补历史数据。


15). 分站具有第二传输接口,可以接子站或智能传感器。


16). 特有的电源继电器箱设计,将不间断电源和断电器组合在一起,内有断电反馈信号,能真实反应被控设备的工作状态,降低了成本提高了性能价格比。


17).系统同时具有自动、手动断电,可实现本地、异地、区域断电。

18). 系统可以实现一对多、多对一及多对多的断电控制方式。


19). 安全监控设备具有故障闭锁功能:当与闭锁控制有关的设备未投入正常运行或故障时,切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁;当与闭锁控制有关的设备工作正常并稳定运行后,自动解锁。


20). 分站能实现风电瓦斯闭锁及断电仪的所有功能;风电瓦斯闭锁及断电仪可脱离系统独立运行,烷超限断电及>甲烷风电闭锁的控制执行时间不大于2s。


21). 大容量多路矿用隔爆兼本安电源,备用时间长达4小时。


22). 断电执行器可彻底解决馈电传感器受屏蔽电缆限制,无法真实准确测量井下设备的馈电状态的问题。


23). 本公司传感器系列齐全,所有传感器均为我公司自行研制并生产,系统的兼容性好,配套性及可靠性高,同时传感器均为智能遥控型,用户使用维护方便。


24). 长期从事煤矿安全监测监控系统的研制、生产在安全监测监控方面积累了丰富经验。特殊的设计,经得起恶劣环境的考验。


25). 我公司产品遍布全国各地,有经验丰富的技术人员在全国巡回服务,主要产煤区设有售后服务站,确保我们的产品正常可靠运行。


系统配置清单

序号
设备名称
规格型号
单位
1
监控主机
工控机
2
打印机
激光、喷墨
3
UPS电源
2kVA/2h
4
煤矿安全监控系统软件
KJ70N
5
数据传输接口(双机热备)
KJ70N-J
6
监控分站
KJ70N-F
7
监控分站
KJ70N-F1
8
矿用隔爆兼本安电源
KDW17
9
矿用隔爆兼本安不间断电源(注:选用)
KDW28-18(24、12)
10
电源继电器箱
KDW0.7/18-J
11
矿用隔爆兼本安电源继电器箱
KDW1140/18D
12
矿用隔爆兼本安变压器
KDB1140/660F(380)
13
煤矿用甲烷传感器
GJC4
14
煤矿用高低浓度甲烷传感器
GJC4/100
15
煤矿用管道式高浓度甲烷传感器
GJT100G
16
矿用红外甲烷传感器
GJG5H
17
矿用红外二氧化碳传感器
GRG5H
18
矿用风量传感器
KGF2
19
煤矿用收缩管风速传感器
KGF6
20
数字式温度传感器
KGW5
21
声光报警器
KXH18
22
甲烷断电仪
DJ4G


序号           设备名称             规格型号 单位
23
煤矿用一氧化碳传感器
GTH1000
24
投入式液位传感器
GUY5
25
负压(压力)传感器 GPD5000F
26
煤矿用压力传感器 GPD10
27
煤矿粉尘传感器 GC1000J
28
电压变送器(KGD8-U) GYD120
29
电流变送器(KGB8-I) GLD5
30
矿用本质安全型烟雾传感器
GQL0.1(A)
31
矿用机电设备开停传感器
KGT9
32
矿用隔爆兼本安型断电器
KDG1140
33
矿用隔爆兼本质安全型馈电状态传感器
GKT127V~660V
34
馈电状态传感器
GKD127V(A、B、C、E)
35
矿用风门开闭状态传感器
GFK30(A)GFK30(B)
36
煤矿用风筒风量开关
GFD6
37
矿用超声物位仪
KGU5B
38
矿用隔爆兼本安型断电器
KDG2.5/127
39
本安电路用电缆接线盒
JHH-2
40
本安电路用电缆接线盒
JHH-3
41
矿用传感器电缆(1*4*7/0.3)
MHYVR
km
42
主传电缆(1*4*1)
MHYBV
km
43
井筒信号电缆(1*4/1.38)
MHY32
km
