UFZ-4型浮标液位计说明书

UFZ-4型浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液液闰测量，以解决人工测理液位的困难。

UFZ-4型浮标液位计原理
液位计是根据力平衡原理设计的。当液位处于某一高度时浮标重量为W，重锤针重量为W1，浮标浸在液本中所受到的浮力为F，系统摩擦为（。在平衡状态下：W-F-W1-f=0）
当液位上升时，浮力F增大，W、W1、和f均不变，上式平衡破坏，垂指针下滑。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上长，指针一直下滑。反之，液位下降，则重锤指针上升，以此来指示液位的高度。

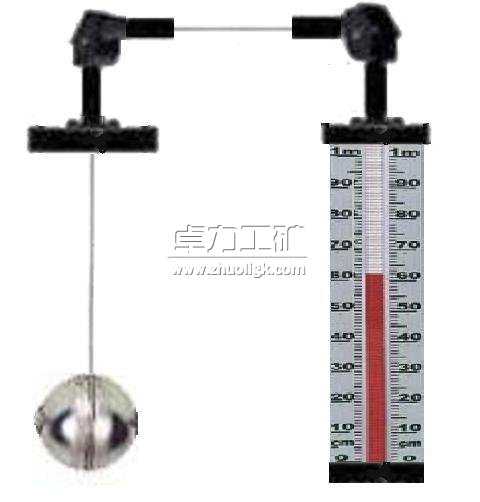

浮标液位计以浮标为测量元件，液位变化时，浮标随之上下浮动，通过与浮标软连接的牵引索带动主体立管内的重锤（内含磁钢）做反向同步移动，利用磁钢与磁翻板的磁耦合作用，驱使磁翻板翻转180°，显示器顶端为液位下限（既零位）底端为液位上限（既满量程）液位上升时，显示器以红色指示液位高度，红色下部为白色，显示无液部分（即液红气白）。随着液位的不断上升，红色不断增加由上下移，白色不断下移减少，从而显示器以红色连续的支出液位的高度。

UFZ-4型浮标液位计参数
测量范围： 0-20m内任意选择
指标精度：±20mm
工作压力：常压或±200mmH20（带V型密封管）
介质密度：≥0.6g/cm3
导向钢丝安装铅直度：≤±5
材质：按液部分1Cr18Ni9Ti
指示标尺铝合金
