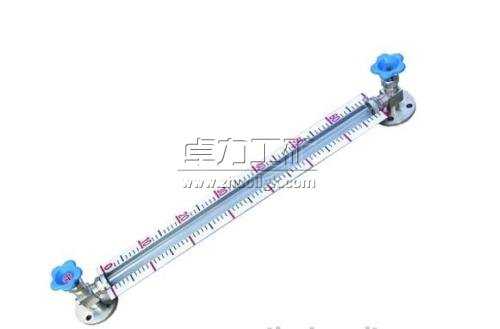

![[pics:title]](/uploads/allimg/180322/1-1P3221512103C-lp.jpg)
特点
●读数清晰、直观、可靠。
●结构简单、维修方便。
●经久耐用。
结构原理
仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
玻璃管液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。
玻璃管液位计规格型号
UG-1、UG-2系列玻璃管液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的
HG5-227-80型玻璃管液位计它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
|
名称
|
标准号
|
型号标志
|
规格（mm）
|
|
玻璃管液位计
|
HG5-227-80
|
DA I PN1.6
|
30050060080010001200140017002000
|
|
玻璃管液位计
|
HG5-227-80
|
DB I PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
DA II PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
DB II PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
WA I PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
WB I PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
WA II PN1.6
|
|
|
玻璃管液位计
|
HG5-227-80
|
WB II PN1.6
|
|
|
液位计针形阀
|
HG5-227-80
|
（上）A I B I PN1.6
|
|
|
液位计针形阀
|
HG5-227-80
|
（下）A I B I PN1.6
|
|
|
液位计针形阀
|
HG5-227-80
|
（上）A II B II PN1.6
|
|
|
液位计针形阀
|
HG5-227-80
|
（下）A II B II PN1.6
|
|
使用须知
UG1UG2玻璃管液位计的使用须知
本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
HG5-227-80玻璃管液位计的是使用须知
保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
技术指标
测量范围（安装中心距L）：300、500、800、1100、1400、1700……mm。
PN4.0 DN20.HGJ-47-91
螺纹安装 外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa
UG1UG2玻璃管液位计的使用须知
本仪表出厂除阀体外，其余各件均散装，用户可根据总装图逐件安装见总装配图。
为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。
HG5-227-80玻璃管液位计的是使用须知
保证自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
技术指标
测量范围（安装中心距L）：300、500、800、1100、1400、1700……mm。
PN4.0 DN20.HGJ-47-91
螺纹安装 外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa
|
L
|
300
|
500
|
600
|
800
|
1000
|
1200
|
1400
|
1700
|
2000
|
|
H
|
150
|
350
|
450
|
650
|
850
|
1050
|
1250
|
1550
|
1850
|
清洗维护
1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。
2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。)
3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断。
1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。
2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4 转(使钢球封门时，不致于碰到阀杆的顶端。)
3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断。
