差压液位变送器说明书

差压(压力) 液位变送器是一种典型的自平衡检测仪表，它利用负反馈的工作原理克服元件材料、加工工艺等不利因素的影响。

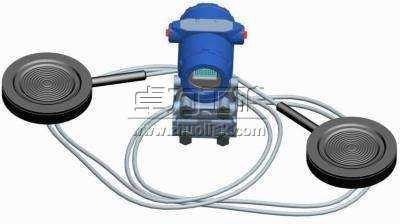

差压液位变送器用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。
差压液位变送器用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。图封面为国产品牌的3051差压变送器。
差压液位变送器适用于下述几种测控情况：
●高温下粘稠介质
●易结晶的介质
●带有固体颗粒或悬浮物的沉淀性介质
●强腐蚀或剧毒性介质
可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
●连续精确测量界面和密度
远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
●卫生清洁要求很高的场合
如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同介质交叉污染。
设计原理
顾名思义差压变送器所测量的结果是压强差，即△P=ρg△h。而由于油罐往往是圆柱形，其截面圆的面积S是不变的，那么，重力G=△P·S=ρg△h·S，S不变，G与△P成正比关系。即只要准确地检测出△P值，与高度△h成正比，在温度变化时，虽然油品体积膨胀或缩小，实际液位升高或降低，所检测到的压力始终是保持不变的。如果用户需要显示实际液位，也可以引入介质温度补偿予以解决。

特点
差压液位变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。JT-3051DP也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。
模拟型
● 精度高
●量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体[3]
智能型
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA DC，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。

相关参数
使用对象：液体、气体和蒸汽
测量范围：0～0.1kPa至0～40MPa
输出信号：4～20mA DC(特殊可为四线制220V AC供电，0～10mA DC输出)
供电电源：12～45V DC，一般为24V DC
负载特性：与供电电源有关，在某一电源电压时带负载能力见图2，负载阻抗RL与电源电压Vs关系式为：RL≤50(Vs一12)
指示表：指针式线性指示0～100%刻度或LCD液晶式显示。
防爆： 隔爆型 ExdIICT6
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，
均不能超过测量范围上限的100%。(智能型：量程比15：1)最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程的600%。
温度范围：放大器工作温度范围：--29～+93℃(LT型为：--25～+70℃)。
灌充硅油的测量元件：-40～+104℃
法兰式变送器灌充高温硅油时：-20~+315℃，普通硅油：-40～+149℃
静压：4、10、25、32MPa
湿度：相对湿度为5～95%
容积吸取量：<0.16cm3
阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调。
精确度： ±0.2%
死区：无(≤0.1%)
稳定性：六个月内(智能型为一年)不超过最大量程的基本误差绝对值
振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g
电源影响：小于输出量程的0.005%/V
负载影响：电源如果稳定，则负载没有影响。

注意事项
1：切勿用高于36V电压加到变送器上，导致变送器损坏；
2：切勿用硬物碰触膜片，导致隔离膜片损坏；
3：被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；
4：在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，高于变送器使用的极限温度必须使用散热装置；
5：测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；
6：在压力传输过程中，应注意以下几点，
a、变送器与散热管连接处，切勿漏气；
b、开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；
c、管路中必须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片；
