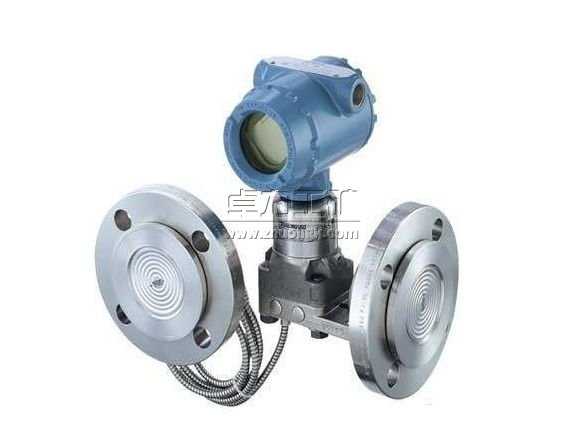

3851DP双法兰式液位变送器说明书

产品名称：双法兰液位变送器
型 号：3851DP
3851DP型带远传装置的差压变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。
由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

3851DP双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。

主要特点
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：±0.25%
●模拟精度：±0.5%±0.1%F.S
●全 性 能：±0.25F.S
●稳 定 性：0.25% 60个月
●量 程 比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。LY-3851DP型带远传装置的差压/压力变送器，为避免被测介质直接于变送器的隔离膜片接触提供了一种可靠的测量方法。

远传装置形式
1、扁平式远传装置；
2、螺纹安装式远传装置；
3、法兰安装式远传装置；
4、插入筒式远传装置
优势分析
结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
主要技术指标
有效检测范围：0-0.2-20m
精 度：0.5级、1级、1.5级
承压范围：负压、常压、高压(32MPa以下)
工作温度：-50～240℃
环境温度：-20～75℃
适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号：4-20mA、二线制
供电电源：负载电阻 0-750Ω DC24V
固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。
现场显示：模拟显示0-100%、数字显示、现场深度

带远传装置的变送器适用于下列工况：
1、需要将高温介质与变送器隔离。
2、测量介质对变送器敏感元件有腐蚀作用。
3、被测介质由于环境或温度变化而固化或结晶。
4、更换被测介质需要严格净化测量头
5、悬浮液体或高粘度介质
6、测量头必须保持清洁卫生。
7、密封压力容器测量。
具体选型尺寸请咨询销售部或参看本公司相关样册。

LY-3851DP型	双法兰液位变送器
	4	0-4~40KPa
5	0-40~250KPa
6	0-0.16~1MPa
7	0-0.4~2.5MPa
8	0-1.6~10.0MPa
	代号	输出
E	非智能型（4~20mA输出）
S	智能型（HART协议+4~20mA输出）
	代号	结构材料
法兰接头	隔离膜片	灌充液体
22	316SST	316SST	硅油
	S1	一个远传装置	根据表I-VI订货
S2	二个远传装置
	代号	附加功能
M1	0~100%线性指示表
M2	LED数字显示器
M3	LCD显示器
B1	管装弯安装板
B2	板装弯安装板
B3	管装平安装板
d	隔爆型dII BT4
i	本安型iaIICT6
LY-3851DP	4E	S	22	S2	M3 B3 ←选型举例

选型方式

LY-3851DP

双法兰液位变送器

代码

量程范围KPa

3

0-1.3～7.5

4

0-4-40

5

0-40～200

6

0-0.16～700

代码

输出

E

4-20mA

S

智能式HART协议）

代码

公称直径尺寸mm

插入筒长度mm

高压侧隔膜片材料

A0

3〞80

平

316LSST

A2

3〞80

50

316LSST

A4

3〞80

100

316LSST

A6

3〞80

150

316LSST

B0

4〞100

平

316LSST

B2

4〞100

50

316LSST

B4

4〞100

100

316LSST

B6

4〞100

150

316LSST

C0

3〞80

平

哈氏C-276

C2

3〞80

50

哈氏C-276

C4

3〞80

100

哈氏C-276

C6

3〞80

150

哈氏C-276

D0

4〞100

平

哈氏C-276

D2

4〞100

50

哈氏C-276

D4

4〞100

100

哈氏C-276

D6

4〞100

150

哈氏C-276

E0

3〞80

平

钽

F0

4〞100

平

钽

代码

安装法兰

A

3〞150lb

B

4〞150lb

C

3〞300lb

D

4〞300lb

代码

结 构 材 料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

钽

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

钽

代码

选项

M1

0-100%线性指示表

M3

3位半LCD显示表

M4

智能表显示

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

双法兰液位变送器选型注意点
双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。双法兰液位变送器又叫双法兰变送器或双法兰液位计，顾名思义肯定是有两个法兰，跟单法兰液位变送器还是有点区别的。
法兰式液位变送器在生产的时候经常需要进行特殊环境的工艺处理，要求量程小精度高，还要求法兰式液位变送器耐高温、耐腐蚀以及高过载承受能力。 所以在法兰式液位变送器的选型的时候一定要明确适用范围。
选择法兰式液位变送器时主要考虑以下因素：
1、测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等；
2、测量和控制要求，如测量范围、测量精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。
双法兰液位变送器选型的时候尤其要注意一个很重要的因素，就是差压式液位变送器，它是安装在液体容器的底部，通过表压信号来反映液位的高度。在制药、化工行业的液位测量的控制过程中， 盛装液体的容器经常处于有压的情况下，此时常规的静压式液位变送器变不能满足测量要求，由于在传感器电路和结构上的改进，提高了差压液位测量技术在制药和食品行业的实用价值。
