9-19型高压离心风机说明书

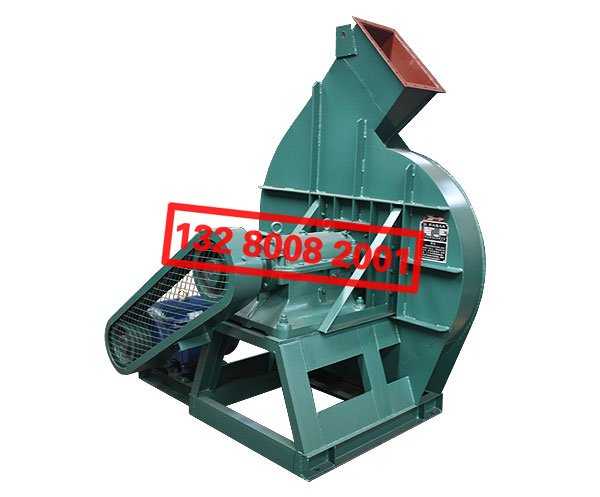

9-19型高压离心风机

9-19高压离心风机用途
9-19型高压离心风机一般用于锻冶炉、喷涂、电镀、无线电、蓄电池、玻璃制造等行业的高压强制通风抽风，也可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。

9-19高压离心风机的使用条件
1、输送的介质要求：输送的介质应无腐蚀性、不易燃易爆、不含粘性物质、介质中所含尘土及硬质颗粒不大于150mg/m3。
2、介质温度：一般不起过50℃（最高不超过80℃）

9-19型高压离心风机 - 风机型式

1、9-19离心通风机为单吸入式，采用前弯型叶轮。
2、根据叶轮的旋转方向不同，风机可制成右旋和左旋两种旋向。从电机一端正视，叶轮顺时针旋转为右旋风机，以“右”表示；逆时针旋转为左旋风机，以“左”表示。
3、9-19离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公标准产品为0°、45°、90°三种，其余角度可根据用户需要制作。
4、9-19离心通风机的传动方式为A/D两种
　A式：电机直联传动，结构紧凑、维护简单。机号3.5~6.3#采用此种传动方式
　D式：联轴器传动，结构形式为连体式：即把风机、传动组和电机全部装配在同一个刚性底座上，从而减小了客户有安装难

9-19型高压离心风机 - 结构特点

1、叶轮---9-19风机叶片为12片，均为前向弯曲叶型。
2、机壳---用钢板焊接成蜗形整体，№9风机“左”、“右”旋通用。
3、进风口--进风口为敛散式整体结构，用螺栓因定于机壳入口一侧。
4、传动组-- 由主轴，轴承箱，滚动轴承，皮带轮或联轴器组成。

9-19型高压离心风机 - 性能参数

机号 Machine (No.)	转速 Rotation speed (r/min)	配用电机 Matching motor (Kw-P)	流 量 Volume Flow (m3/h)	全压 TotaI Pressure (Pa)
3.15A	2900	1.1-2	30-810	1919-1745
3.55A	2900	2.2-2	560-1160	2545-2810
4A	2900	3.0-2	824-1704	3584-3253
4.5A	2900	5.5-2	1174-2504	4603-4112
5A	2900	11-2	1610-3488	5697-5080
5.6A	2900	18.5-2	2262-4901	7182-6400
6.3A	2900	30-2	3220-6978	9149-8148
7.1D	2900	5.5-2	4610-9986	11717-10426
8D	2900	11-2	5594-14287	15034-13362
	1450	15-4	3297-7144	3620-3231
9D	1450	22-4	4695-10171	4597-4101
10D	1450	37-4	6440-15455	5840-4958
11.2D	1450	75-4	9047-21713	7384-6246
	960	22-6	5990-14375	3182-2705
12.5D	1450	110-4	12577-30186	9229-7822
	960	37-6	8327-19985	3975-3377
14D	1450	220-4	17670-42409	11668-9878
	960	75-6	11699-28078	5004-4249
16D	1450	401-4	26377-63305	15425-13035
	960	110-6	17463-41912	6570—5575
