4-72、B4-72型离心通风机说明书

4-72、B4-72型离心通风机|B4-72防爆风机


发布时间:2017-12-23 02:48:06人气:338
4-72、B4-72型离心通风机 - 风机用途
4-72 型离心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的,对人体无害的,对钢材无腐蚀性的气体。
B4-72 型防爆风机可作为易燃挥发性气体的通风换气用。
4-72、B4-72型离心通风机 - 风机型式
1、每种风机机壳制成右旋转或左旋转两种型式。
2、风机的出口位置以机壳的出口角度表示。
3、风机的传动方式:有A、B、C、D四种。
4-72、B4-72型离心通风机 - 结构特点
4-72 型风机中 No 2.8~6 主要由叶轮、机壳、进风口等部分配直联电动机而组成。
               No.8~20 除具有上述部分外,还有传动部分等。
1、叶轮---由10个后倾的机翼型叶片,曲线型前盘和平板后盘组成。用钢板(B4-72用铸铝合金)制造,并经过动、静平衡校正,空气性能良好,效率高,运转平稳。
2、机壳---做成两种不同形式。No.2.8~12 机壳做成整体,不能拆开,No.16~20 的机壳制成三开形式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺栓连接。
3、进风口--制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。
 4、传动组--由主轴、轴承箱、滚动轴承、带轮或联轴器组成。
4-72、B4-72型离心通风机 - 性能参数
型号№ 传动方式 转速rpm 功率kw 序号 流量m3/h 全压Pa
2.8 A 2900 1.5 1 1131 994
2 1310 966
3 1480 933
4 1659 887
5 1828 836
6 2007 770
7 2177 702
8 2356 606
3.2 A 2900 2.2 1 1688 1300
2 1955 1263
3 2209 1220
4 2476 1160
5 2729 1091
6 2996 1006
7 3250 918
8 3517 792
3.2 A 1450 1.1 1 844 324
2 978 315
3 1104 304
4 1238 289
5 1365 272
6 1498 251
7 1625 229
8 1758 198
3.6 A 2900 3 1 2664 1578
2 3045 1531
3 3405 1481
4 3786 1419
5 4146 1343
6 4527 1256
7 4887 1144
8 5268 989
3.6 A 1450 1.1 1 1332 393
2 1522 381
3 1703 369
4 1893 353
5 2073 335
6 2263 313
7 2444 285
8 2634 247
4 A 2900 5.5 1 4012 2014
2 4506 1969
3 4973 1915
4 5468 1830
5 5862 1723
6 6457 1606
7 6924 1459
8 7419 1320
4 A 1450 1.1 1 2006 501
2 2253 490
3 2487 476
4 2734 455
5 2981 429
6 3228 400
7 3462 363
8 3700 329
4.5 A 1450 1.1 1 2856 634
2 3208 620
3 3540 603
4 3893 577
5 4245 543
6 4597 506
7 4929 460
8 5281 416
5 A 1450 2.2 1 3864 790
2 4427 780
3 4964 762
4 5527 735
5 6064 693
6 6628 637
7 7164 580
8 7728 502
6 A 1450 4 1 6677 1139
2 7650 1124
3 8578 1099
4 9551 1059
5 10478 999
6 11452 919
7 12379 836
8 13353 724

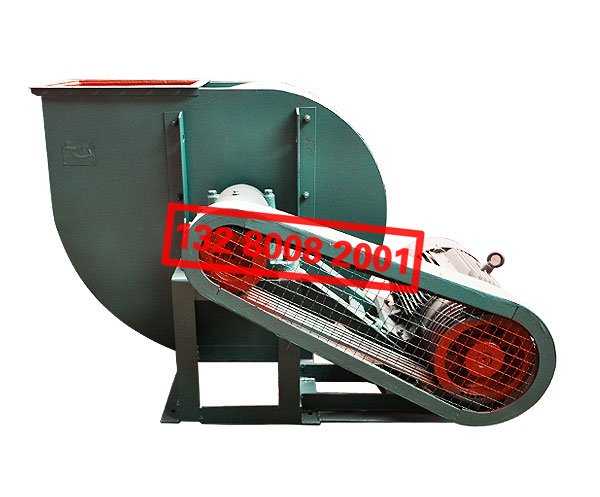

4-72、B4-72型离心通风机
