涡轮流量计·叶轮式流量计说明书

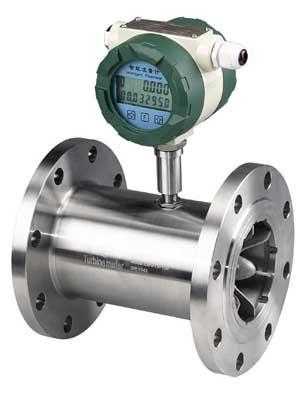

涡轮流量计

涡轮流量计属于速度式流量计，也叫叶轮式流量计。叶轮式流量计是利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系，通过测量叶轮的转速来反映通过管道的流体体积流量大小，是流量仪表中比较成熟的高准确度仪表之一。

用途
涡轮流量计用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。

工作原理
涡轮流量计的工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

涡轮流量计一般由下列典型五个部分组成：
1．表体
表体的材料一般为钢或者是铸铁，其两端为法兰连接。小口径表也有采用螺纹接口方式。
2．测量的组件
涡轮上有经过精密加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撵涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有较长的使用寿命。涡轮流量计亦可选用外部润滑油泵润滑轴承，但注意不能过量。
3．计数器
计数器面板上有以下重要信息：
(1)最大工作温度及压力：
（2)计量及最小和最大流量等级
（3）产品型号及编号
（4）防爆等级和标志
（5）低频或高频脉冲所对应流体的当量以及接线方式。
4．整流器
整流器用以使流体流过涡轮流量计时处于规则状态，从而消除扰动对计量无利影响。高计量精准度。
5．磁耦合传动的装置
该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

仪表结构
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

优点
涡轮流量计是一种速度式仪表，具有精度高，重复性好，无零点漂移，高量程比，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。
★ 压力损失小，叶轮具有防腐功能；
★ 采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
★ 具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
★ 采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
★ 采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
★ 屏显示方便的人机界面实现， 以标准485形式进行数据传输。
★ 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
★ 采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
★ 容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
★ 内部清洗简单。
★ 有较强抗磁干扰和振动能力、性能可靠、寿命长
★ 下限流速低,测量范围宽，
★ 现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
★ 耐腐蚀，适用于酸碱溶液

电气特性
1、 显示方式：
（1）LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：液晶显示累积流量，单位（m³）
液晶显示瞬时流量，单位（m³/h）
（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；技术优势

参数

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规耐受压力（MPa）	特制耐压等级（MPa）（法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0
