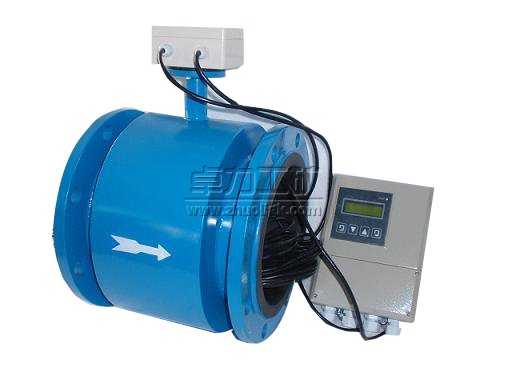

电磁流量计按转换器与传感器组装方式分类，有分体式电磁流量计和一体型电磁流量计。
分体型电磁流量计是电磁流量计最普遍应用的形式，如下图所展示的，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。
为防止外界噪声侵入，信号电缆通常采用双芯屏蔽线。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分体型电磁流量计的转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。
用途
分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
原理组成
分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。
分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
产品特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低；
3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能
技术参数：
精度等级：±0.5%、±1%
衬里材质：聚氨脂、氯丁橡胶、聚四氟等
电极材质：不锈钢、哈氏合金、钛、铂铱合金等
连接方式：法兰夹装、法兰连接等
介质温度：0℃～70℃、0℃～130℃（0℃～180℃）
公称压力：1.0Mpa～32 Mpa
防护等级：IP65、IP68
防爆标志：ExibBT4
工作电压：220VAC、24VDC
参考流量范围
|
口径(mm)
|
流量范围(m3/h)
|
口径(mm)
|
流量范围(m3/h)
|
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
138.47～13847.4
|
|
φ50
|
0.71～70.65
|
φ800
|
180.86～18086.4
|
|
φ65
|
1.19～119.4
|
φ900
|
?228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
?406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
1130.4～113040.00
|
|
φ300
|
25.43～2543.40
|
φ2200
|
1367.78～136778.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
1627.78～162777.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
上游直管段>10×DN
下游直管段>5×DN
DN=传感器公称口径

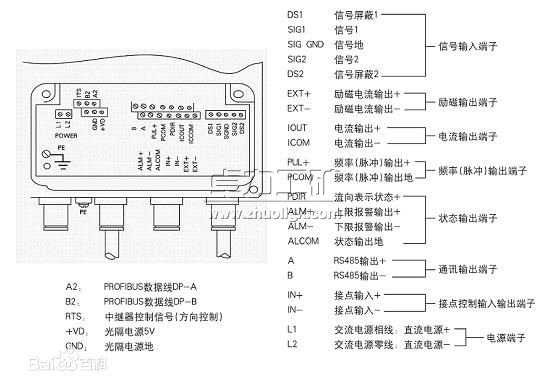

分体型电磁流量计的接线
分体式电磁流量计安装注意点
分体式电磁流量计的传感器应垂直安装，并且流体自下而上流动，以满足固、液两项处于混合的状态。原因是如介质中有固体物（泥沙、小石子颗粒等）容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动，会造成流量计输出的来回摆动；挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。
分体式电磁流量计防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门，若流体的温度高于气温．冷却后收缩，使管内压力有形成负压的危险。负压造成衬里与金属导管剥离，引起电极泄漏。
在分体式电磁流量计附近加负压防止阀，打开阀门接通大气压，以防止在传感器内产生负压。分体式电磁流量计下游接有垂直管道时，若用流量传感器上游阀门来关闭或调节流量，传感器测量管内将形成负压。为了防止负压，需加背压或使用下游阀门来调节和关闭流量。
分体式电磁流量计适当的维护空间，大口径流量计往往安装在仪表井内，为了管道安装、接线、检查和维护的方便，需要留有适当的空间。为了观测、接线和维护的方便，仪表安装应距地面有一定的高度，以便于清洗、安装。
