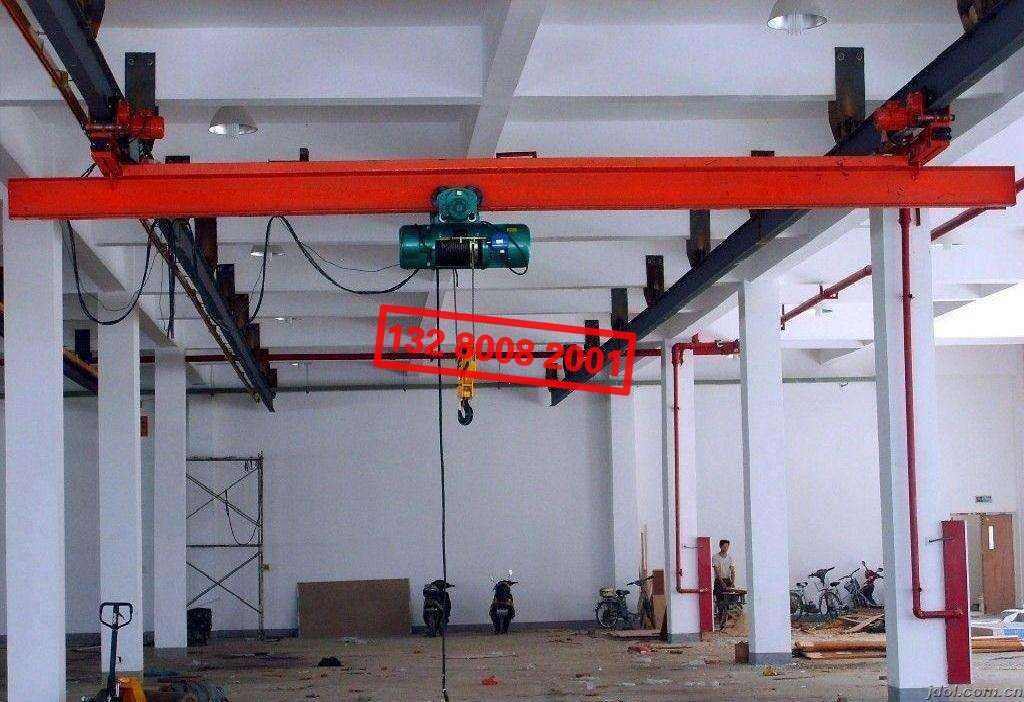

LX型电动单梁悬挂起重机说明书

简介
   LX型电动单梁悬挂起重机与CD1、MD1型电动葫芦配套使用，构成有轨运行的轻小型起重机。该机多用于机械制造。装配车间及仓库、山洞等场所。运行轨道用工字钢。
   本产品是中级工作制，起重量0.5、1.2.3.5.10吨，跨度在3-16米范围内，运行速度20m/min 及30m/min。 操作方式为地面操作(有线和无线两种)，如果有特殊要求的可另外设计制造。
   本产品不易在易燃、易爆的介质中或具有很大温度与酸、碱类气体的 场所工作，也不适用于吊运 融化的金属、有毒物和易燃物的工作。
   本机适用于工厂、仓库建筑物轨面到屋架下弦高度<=500mm的场所。小车采用配套电动葫芦。结构灵活，运行安全可靠。如跨度有特殊要求，本公司可代为非标设计制造。

 LX型电动单梁起重机是按照标准JB/T2603设计制造的，电动葫芦悬挂在工字钢轨道下翼缘行走，适用于厂矿、电站、仓库及车间在固定跨距间作起重装卸及搬运重物之用。工作级别A3，工作环境温度为-25℃～+40℃。工作环境温度超过上述范围及有特殊要求时，经供需双方协商可特殊订货。

LX型电动单梁悬挂起重机为地面操纵，工作级别为A3~A5。工作环境温度-25度~45度，相对湿度≦85%，适于在无易燃、易爆及腐蚀性介质环境工作，熔化金属、剧毒物品慎用。
工作电源：AC 380V 50HZ 也可根据客户要求定制。

LX型电动单梁悬挂起重机因其具有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等优点广泛应用于机械、装配车间、工矿企业、仓库、料场等场所。

LX型电动单梁悬挂起重机主要由主梁、横梁、电动小车、电器、起升机构组成。

技术参数

型号				LX0.5-S														LX1-S														LX2-S
起重量(t)				0.5														1														2
运行机构	速度(m/min)			20    30														20   30														20   30
	电动机	型号		ZDY I   12-4														ZDY1   12-4														ZDY I  12-4
		功率(kw)		0.4x2														0.4x2														0.4x2
电动葫芦	型号			CD1							MD1							CD1							MD1							CD1   MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8 8/0.8
		运行		20							30							20							30							20 30
工作级别				A3-A5														A3-A5														A3-A5
电源				三相交流 380V 50Hz
车轮直径(mm)				130
工字钢轨道				120a-132c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	4.7	4.8	5.1	5.2	5.3	5.9	6.0	6.2	6.4	6.5	7.1	7.3	7.5	7.7	7.4	7.5	7.9	8.0	8.2	8.7	8.9	9.1	9.3	9.5	10.3	10.5	10.7	10.9	13.0	13.2	13.4	13.6	13.8	14.4	14.6	14.8	15.0	15.2	15.8	16.0	16.2	16.4
	最小			1.2	1.3	1.6	1.7	1.9	2.4	2.6	2.7	2.9	3.1	3.7	3.9	4.1	4.3	1.3	1.4	1.8	2.0	2.2	2.7	2.9	3.0	3.2	3.4	4.5	4.7	4.9	5.1	1.5	1.7	1.9	2.1	2.3	3.2	3.4	3.6	3.8	4.0	4.5	4.7	4.9	5.1
质量				0.67	0.70	0.82	0.87	0.92	1.14	1.21	1.28	1.47	1.54	1.71	1.79	1.87	1.95	0.76	0.79	0.94	1.01	1.08	1.28	1.36	1.43	1.50	1.58	1.97	2.05	2.1.3	22	0.92	0.99	1.07	1.14	1.22	1.55	1.63	1.71	1.79	1.87	2.06	2.14	2.22	2.30
外形尺寸		A	(mm)	512					562					592				562					592					612				592					612
		h		550														660														840
		h0		273					328      362									328					362					600				362					600
		Hmax							831       861									831					861					881				861					881
		L							1000									750					1000									750					1000
		L1		234														256														277.5
		L2		154														154														152.5
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本样所提供重量为设计值，制造值+15%
技术参数表

型号				LX3-S														LX5-S														LX10-S
起重量(t)				0.5														5														2
运行机构	速度(m/min)			20    30														20   30														20   30
	电动机	型号		ZDY I   21-4														ZDY1   12-4														ZDY I  12-4
		功率(kw)		0.4x2														0.4x2														0.4x2
电动葫芦	型号			CD1							MD1							CD1							MD1							CD1							MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8							8/0.8
		运行		20							30							20							30							20   30
工作级别				A3-A5														A3-A5														A3-A5
电源				380V 50Hz 3PH
车轮直径(mm)				130																												150
工字钢轨道				120a-132c																												125c-163c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.0	5.0	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	18.5	18.7	18.9	19.2	19.4	19.9	20.1	20.4	20.7	20.9	21.2	21.5	21.7	22.0	29.5	29.7	29.9	30.2	30.4	31.0	31.2	31.6	31.8	32.0	32.9	33.2	33.5	33.8	5.91	59.4	60.1	60.4	60.9	61.2	61.5	61.9	62.3	62.9	63.4	64.1	64.5	64.9
	最小			2.0	2.2	2.4	2.7	2.9	3.4	3.6	3.9	4.2	4.4	4.7	5.0	5.2	5.5	2.0	2.2	2.4	2.7	2.9	3.5	3.7	4.0	4.3	4.5	5.4	5.7	6.0	6.3	3.3	3.7	4.3	4.6	5.1	5.4	5.7	6.2	6.5	7.1	7.7	8.3	8.7	9.1
质量				1.14	1.22	1.30	1.38	1.48	1.65	1.75	1.85	1.95	2.05	2.19	2.29	2.39	2.49	1.38	1.46	1.54	1.62	1.70	1.92	2.02	2.12	2.22	2.32	2.46	2.56	2.66	2.76	2.47	2.61	2.87	2.98	3.19	3.31	3.43	3.61	3.75	3.98	4.21	4.48	4.63	4.79
外形尺寸		A	(mm)	642														652														770					790					830
		h		930														1185														1350
		h0		630														640										740				385		660			780					870
		Hmax		900														910														1065					1085					1125
		L		750					1000									750					1000									500	750				1000
		L1		278.5														301.5														900
		L2		151														170														900
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本样所提供重量为设计值，制造值+15%
