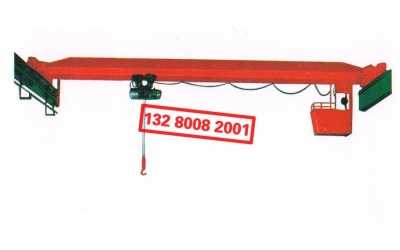

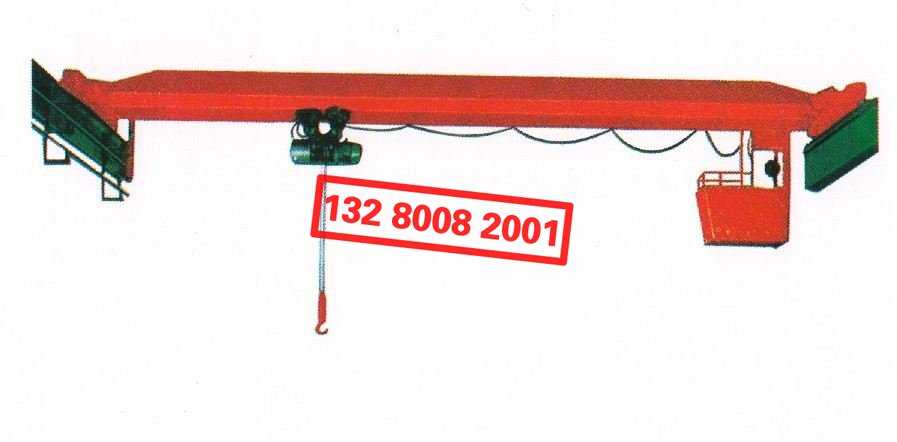

LD型电动单梁起重机说明书

简介
  LD型电动单梁起重机具有结构合理，整机刚性强的特点。整机与CD1、MD1、HC型电动葫芦配套使用，是一种轻小型的起重机械。其起重量为1t-32t。跨度为7.5-22.5m，工作级别为A3-A5，工作环境温度为-25-40℃。
  本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。
  本产品设有地面和操纵室两种操作形式。操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，人门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

LD型电动单梁起重机参数

起重机运行机构	运动速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	电动机	型号	锥形鼠笼			锥形绕线
		功率 kw	2x0.8			2x1.5
		转速(n/min)	1380
起升机构(电动葫芦) 及电动葫芦运行机构	电动葫芦型式		MD1型                CD1型
	起升速度(n/min)		8/0.8(7/0.7)
	起升高度H(m)		6 9 12 18 24 30
	运动速度(n/min)		20         30
	电动机		锥形鼠笼型
工作制度			中级     Jc=25%
电源			380v 50Hz
车轮直径			φ270
轨道面宽			37-70

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(kN)	最小轮压(kN)
		H1	H2	H3	B	C1	C2	W
1	7.5	490	810	550	2500	796	1274	2000	2.05	1.38	0.40
	8								2.09	1.39	0.41
	8.5								2.14	1.40	0.42
	9								2.19	1.42	0.44
	9.5								2.23	1.43	0.45
	10								2.28	1.44	0.46
	10.5								2.32	1.45	0.47
	11								2.37	1.46	0.48
	11.5	490							2.40	1.47	0.49
	12								2.46	1.48	0.50
	12.5				3000			2500	2.55	1.51	0.53
	13								2.60	1.53	0.55
	13.5		860	595					2.64	1.54	0.56
	14								2.69	1.55	0.57
	14.5								2.82	1.58	0.60
	15								2.87	1.60	0.62
	15.5								2.92	1.61	0.63
	16								2.97	1.62	0.64
	16.5								3.02	1.63	0.65
	17								3.07	1.65	0.67
	19.5	530	870	650	3500			3000	3.40	1.74	0.76
	22.5	580		700					3.81	1.84	0.86

本样所提供重量为设计值，制造值+15%
技术参数表

起重量t	跨度m	起重机总量(t)	最大轮压(t)	最小轮压(t)	基本尺寸
					H1	H2	H3	B	C1	C2	W
2	7.5	2.18	1.94	0.40	490		550	2500	871.5	1292.5	2000
	8	2.22	1.95	0.41
	8.5	2.26	1.96	0.42
	9	2.32	1.98	0.44
	9.5	2.36	1.99	0.45
	10	2.40	2.00	0.46
	10.5	2.45	2.01	0.47
	11	2.50	2.01	0.48
	11.5	2.61	2.05	0.51
	12	2.66	2.06	0.52
	12.5	2.75	2.09	0.55				3000			2500
	13	2.80	2.11	0.57
	13.5	2.85	2.12	0.58
	14	2.90	2.13	0.59	490		595
	14.5	3.03	2.17	0.63	580		700
	15	3.09	2.18	0.64
	15.5	3.14	2.19	0.65
	16	3.20	2.21	0.67
	16.5	3.25	2.22	0.68
	17	3.31	2.23	0.69
	19.5	4.25	2.48	0.94	660		800	3500			3000
	22.5	5.07	2.68	1.14	785		900
3	7.5	2.28	2.45	0.41	530		650	2500	818.5	1291	2000
	8	2.33	2.46	0.42
	8.5	2.38	2.48	0.44
	9	2.43	2.49	0.45
	9.5	2.48	2.56	0.46
	10	2.53	2.52	0.48
	10.5	2.58	2.53	0.49
	11	2.64	2.54	0.50
	11.5	2.72	2.50	0.52	580		700
	12	2.78	2.58	0.54
	12.5	2.87	2.61	0.57				3000			2500
	13	2.93	2.62	0.58
	13.5	2.99	2.64	0.60
	14	3.04	2.65	0.61
	14.5	3.57	2.78	0.74	660
	15	3.65	2.80	0.76
	15.5	3.71	2.82	0.78
	16	3.78	2.84	0.80
	16.5	3.85	2.85	0.81
	17	3.93	2.87	0.83
	19.5	4.68	3.10	1.06	745		900	3500			300
	22.5	5.23	3.24	1.20	820		1000

本样所提供重量为设计值，制造值+15%
技术参数表

起重量t	跨度m	起重机总量(t)	最大轮压(t)	最小轮压(t)	基本尺寸
					H1	H2	H3	W	C1	C2	B
5	7.5	2.54	3.58	0.42	580	1380	720	2000	841.5	1310	2500
	8	2.60	3.59	0.43
	8.5	2.65	3.60	0.44
	9	2.71	3.62	0.46
	9.5	2.77	3.63	0.47
	10	2.82	3.65	0.49
	10.5	2.88	3.66	0.50
	11	2.91	3.67	0.51
	11.5	3.35	3.78	0.62	660	1400	800
	12	3.42	3.80	0.64
	12.5	3.52	3.83	0.67				2500			3000
	13	3.61	3.85	0.69
	13.5	3.67	3.87	0.71
	14	3.74	3.89	0.73
	14.5	4.09	3.98	0.82	785	1415	900
	15	4.19	4.00	0.84
	15.5	4.27	4.02	0.86
	16	4.34	4.04	0.88
	16.5	4.42	4.06	0.90
	17	4.52	4.08	0.92
	19.5	4.97	4.23	1.07	820	1440	1000	3000			3500
	22.5	6.05	4.50	1.34	875	1485	1100				3500
3	7.5	3.245	5.098	0.649	720	1500	900	2000	1293	1893	2500
	8	3.329	5.178	0.666
	8.5	3.414	5.252	0.683
	9	3.514	5.323	0.703
	9.5	3.615	5.385	0.723
	10	3.683	5.414	0.737
	10.5	3.768	5.499	0.754
	11	4.020	5.593	0.804	820		1000
	11.5	4.111	5.643	0.8222
	12	4.202	5.692	0.84
	12.5	4.292	5.738	0.858				2500			3000
	13	4.402	5.787	0.88
	13.5	4.493	5.830	0.899
	14	4.584	5.872	0.917	820	1500	1000
	14.5	4.749	6.422	0.95	975		1200
	15	4.852	6.448	0.96
	15.5	4.956	6.504	0.97
	16	5.092	6.568	1.0184
	16.5	5.194	6.594	1.039
	17	5.298	6.649	1.06
	17.5	5.402	6.736	1.08				3000			3500
	18	5.506	6.774	1.101
	18.5	5.610	6.813	1.122
	19	5.714	6.848	1.257
	19.5	5.818	6.891	1.28
	22.5	7.760	7.214	1.55

本样所提供重量为设计值，制造值+15%
技术参数表

起重机运行机构	运动速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	电动机	型号	ZDY122-4	ZDY131S-4 ZDR112L1-4	ZDY112L1-4
		功率 kw	1.5x2	2.2x2	2.2x2
		转速(n/min)	1380
起升机构(电动葫芦) 及电动葫芦运行机构	电动葫芦型式		MD1型或CD1型
	起升速度(n/min)		3.5、3.5/0.35
	起升高度H(m)		12 18 24 30
	运动速度(n/min)		20 30
	电动机		锥形鼠笼型
工作制度			A3-A5
电源			3相380v   50Hz
车轮直径			φ370mm
轨道面宽			37-70mm

本样所提供重量为设计值，制造值+15%
技术参数表

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(t)	最小轮压(t)
		H1	H2	H3	B	C1	C2	W
16	7.5	700	2000	1000	2500	1830	1230	2000	3.15/3.61	9.01/9.25	0.82/0.95
	8								3.20/3.71	9.12/9.27	0.85/0.98
	8.5								3.38/3.82	9.14/9.29	0.88/1.01
	9								3.91/3.50	9.16/9.31	0.91/1.04
	9.5								3.62/4.02	9.18/9.33	0.94/1.07
	10								3.65/4.12	9.21/9.36	0.97/1.10
	10.5								3.75/4.23	9.23/9.38	1.00/1.03
	11								3.88/4.33	9.25/9.41	1.02/1.16
	11.5	800	2000	1100	3000	1830	1230	2500	3.98/4.46	9.30/9.41	1.05/1.15
	12								4.05/4.58	9.33/9.59	1.07/1.17
	12.5								4.20/4.68	9.36/9.62	1.09/1.19
	13								4.32/4.70	9.39/9.65	1.11/1.21
	13.5								4.42/4.81	9.42/9.68	1.13/1.23
	14								4.35/4.93	9.45/9.71	1.15/1.25
	14.5	900	2000	1200	3000	1830	1230	2500	5.30/5.75	9.55/9.80	1.35/1.45
	15								5.40/5.87	9.58/9.83	1.37/1.47
	15.5								5.51/5.99	9.61/9.86	1.38/1.40

本样所提供重量为设计值，制造值+15%
技术参数表

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(t)	最小轮压(t)
		H1	H2	H3	B	C1	C2	W
16	16	1050	2100	1400	3500	1830	1230	2500	6.85/7.36	11.74/12.59	1.76/1361
	16.5								7.00/7.55	11.62/11.77	1.63/1.78
	17								7.15/7.78	11.65/11.80	1.65/1.80
	17.5	1050	2100	1400	3500	1830	1230	3000	7.40/7.92	12.20/13.50	1.75/1.90
	18								7.55/8.08	12.26/13.56	1.79/1.94
	18.5								7.70/8.22	12.32/13.62	1.83/1.98
	19								7.75/8.30	12.38/13.68	1.87/2.02
	19.5								7.90/8.45	13.44/14.72	1.91/2.06
	20	1050	2100	1450	3500	1830	1230	3000	8.54/9.01	13.75/15.05	2.05/2.20
	21.5								8.67/9.14	13.80/15.10	2.07/2.22
	22								8.80/9.27	13.85/15.15	2.09/2.24
	22.5								8.93/9.40	13.90/15.20	2.11/2.26

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(t)	最小轮压(t)
		H1	H2	H3	B	C1	C2	C3
32	7.5	900	2100	1300	2500	1830	1230	2000	5.75/5.30	16.65/14.5	3.55/3.70
	8								5.87/5.40	16.70/14.8	3.60/3.90
	8.5								6.15/5.54	16.90/15.2	3.85/3.95
	9								6.50/5.65	17.20/15.8	4.22/4.15
	9.5								7.35/5.85	17.53/15.9	4.58/4.30
	10								7.58/6.20	17.90/16.4	5.10/4.70
	10.5								7.90/6.35	18.25/16.7	5.35/4.90
	11								8.22/6.68	18.45/16.95	5.48/5.15
	11.5	900	2100	1350	3000	1830	1230	2500	8.58/6.95	18.68/19.36	5.66/5.35
	12								8.96/7.28	18.92/17.51	5.89/5.40
	12.5								9.47/8.56	19.37/17.83	5.86/6.30
	13								9.95/8.85	19.63/18.21	6.71/6.34

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(t)	最小轮压(t)
		H1	H2	H3	B	C1	C2	C3
32	13.5	900	2100	1350	3000	1830	1230	2500	10.55/9.28	19.96/18.58	7.15/6.80
	14								10.80/9.67	20.23/19.18	7.45/6.98
	14.5	900	2100	1300	2500	1830	1230	2000	11.60/9.90	20.65/19.40	7.95/7.22
	15								11.94/10.35	20.97/19.80	8.33/7.68
	15.5								12.35/10.65	21.38/20.20	8.58/7.956
	16								12.84/11.05	21.60/20.55	8.78/8.28
	16.5	900	2100	1300	3000	1830	1230	2500	12.35/11.38	22.10/20.80	9.11/8.85
	17								12.88/11.70	22.55/21.10	9.45/9.18
	17.5	1050	2100	1450	3500	1730	1230	3000	13.55/12.10	22.90/21.40	9.85/9.45
	18								13.96/12.45	23.32/21.90	10.31/9.80
	18.5								14.45/12.75	23.45/22.32	10.76/10.22
	19								14.83/13.12	23.86/22.75	11.13/10.65
	19.5								15.32/13.45	24.27/23.18	11.62/11.14
	20	1100	2100	1500	3500	1830	1230	3200	15.77/13.76	24.77/23.62	11.97/11.52
	20.5								16.15/14.15	25.28/24.11	12.44/12.05
	21								16.40/14.50	25.71/24.63	12.73/12.43
	21.5								16.98/14.85	26.24/24.85	13.55/13.06
	22								17.40/15.23	26.68/25.22	13.81/13.42
	22.5								17.85/15.68	26.93/25.67	14.27/13.86

本样所提供重量为设计值，制造值+15%
