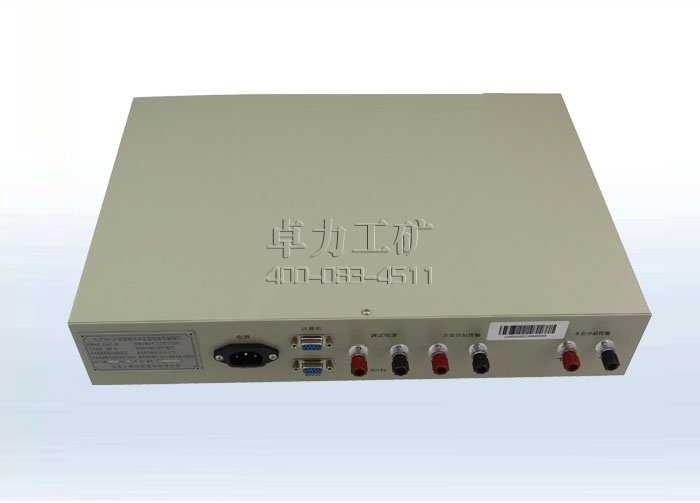

KJ770-J1地面输出本安型信息传输接口说明书

●系统概述：
   KJ770-J1 地面输出本安型信息传输接口（以下简称传输接口）是一种矿用数据信息转换传输装置， 是本公司KJ770 监控系统的主要配套设备。传输接口以微处理器为核心，按标准的MODBUS 通讯协议为主 干，并采用先进、独特的双向切换技术，与KJ770 监控系统配合使用可实现双机切换功能。传输接口分 两组信号输出，一组为井下分站传输(本安),另一组为地面分站传输(非安)。传输接口本安传输采用高速 光电隔离器将RS232 信号与外部数据信号有效且可靠的隔离，这样传输接口的可靠性显著增强，同时也 延长了它的使用寿命。
●使用环境条件
传输接口应在下列条件下正常工作：
a) 环境温度为0 ℃ ～40 ℃；
b) 平均相对湿度：≤ 98%；
c) 大气压力为80 kPa～106 kPa；
d）机械环境: 无显著振动和冲击的场合；
e）地面无甲烷和煤尘爆炸混合物环境；
f) GB/T2887-2011 规定的尘埃、照明、噪声、电磁场干扰和接地条件。
●主要技术指标
最大传输距离
a) 传输接口与主、备计算机通讯：5 m；(使用截面积不小于1.5mm2的电缆)
b) 数据传输接口到监控分站：10 km；（使用MHYV32或MHY32或MHYVP型电缆，截面积不小于1.5mm2）
c) 传输接口非安485端口到地面监控分站的最大传输距离：10 m。(使用截面积不小于1.5mm2的电缆)

最大监控容量 接口所能接入的的分站数量为32 台

系统信号传输
传输接口与计算机通讯（非本安）
a) 传输端口：2 路
b) 传输方式：主从、半双工、RS232、双极性
c) 传输速率：1200 bps；d) 工作电压峰峰值：(6～24) V

传输接口非安端与地面分站通讯
a) 传输端口：1 路(用于地面分站通讯)
b) 传输方式：主从、半双工、RS485、双极性
c) 传输速率：1200 bps
d) 通讯信号电压峰峰值：(2-12) V

传输接口本安端与监控分站通讯
a) 传输端口：1 路(用于井下分站通讯)
b) 传输方式：主从、半双工、RS485、双极性
c) 传输速率：1200 bps
d) 通讯信号电压峰峰值：(2-12) V
