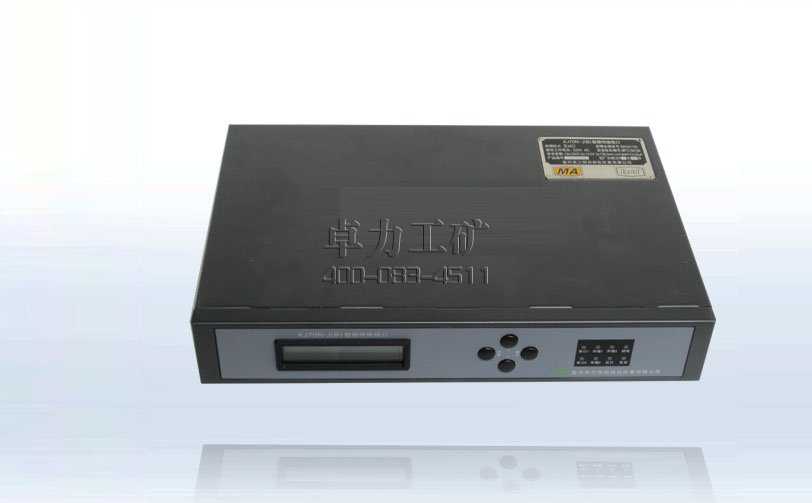

KJ70N-J（B）数据传输接口说明书

● 概述



    KJ70N-J（B）数据传输接口（以下简称传输接口）是一种矿用数据信息转换传输装置，是本公司KJ70N型煤矿安全监控系统以及KJ128A型矿用人员管理系统的主要配套设备。传输接口以微处理器为核心，按标准的RS485通讯协议为主干，并采用先进、独特的双向切换技术，传输数据格式为透明传输方式，传输过程中只需TXD，RXD，GND三根数据线。传输接口分三组信号输出，两组为井下分站传输(本安)，另一组为地面分站传输(非安)。传输接口本安传输采用高速光电隔离器将RS232信号与外部数据总线信号有效且可靠的隔离，这样传输接口的可靠性显著增强，同时也延长了它的使用寿命。传输接口与KJ70N型煤矿安全监控系统或KJ128A型矿用人员管理系统配合使用可实现双机切换功能，同时传输接口提供一组非安DC18V/400mA调试电源（不得下井使用），为用户在调试维修中提供方便。





● 使用环境条件



接口使用环境条件要求如下：

a)        环境温度：（0～40）℃；

b)        湿度： 40%～70% ；

c)       大气压力为 （86～106）kPa；

d） GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件的非爆炸性环境。



外形尺寸和重量

a)         外形尺寸：360mm×240mm×60mm；

b)        重量：约5kg;

c)        材质：镀锌板
