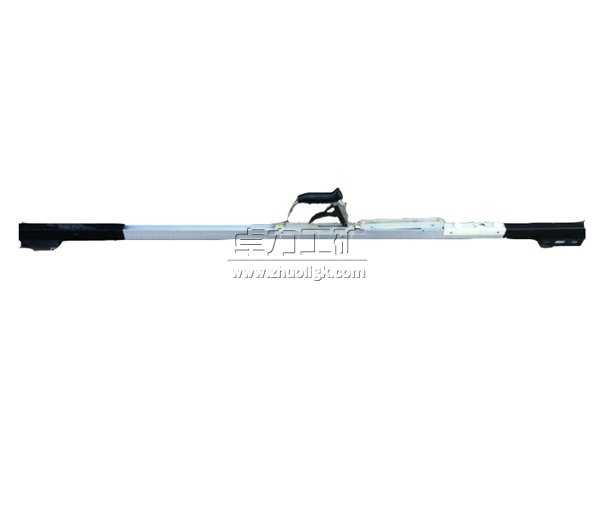

TGC铁路轨距尺·道尺说明书

 TGC铁路轨距尺·道尺 MTGC木质轨距尺 JTGC铝合金轨距尺 ZJTGC铝合金窄轨道尺 万能轨距尺 直观轨距尺 折叠轨距尺 工作轨距尺

道尺是铁路轨距尺的简称，道尺是用于测量铁路线两股钢轨间的轨距、水平度以及超高等的专用计量器具。煤矿巷道测量专用JTGC轨距尺.我公司现货供应轨距 600mm、762mm、900mm、1000mm、1435mm标准轨距用轨距尺，并可为客户订做非标准轨距专用轨距尺，型号齐全.另有折叠式和灯光铁 路轨距尺，窄轨铁路轨距尺，铁路支距尺（1300），铁路支距尺（1400）等。

道尺结构组成
道尺是由机械部分，电子测量仪表（含超高传感器），位移传感器，电池及充电器四部分构成。测量仪表安装在尺身凹槽上，靠近活动测头一侧，仪表盒体高度和宽度比尺身略大。超高传感器在仪表壳体之中，位移传感器在仪表盒体左侧下方。电池盒在尺子中部。外形尺寸1594*30*206
道尺产品特点
（1）铝合金轨距尺采用载面积42×25×2mm（壁厚）铝合金长方管，铝管底面为3.5mm两条加强筋。
（2）木质轨距尺采用优质白松经的干燥定形处理，重量轻，价廉物类。
（3）搭轨座为铝合金，测头为钢质，耐磨性能好。
（4）窄轨轨距尺采用载面积35×25×3mm铝合金工字型型材。
（5）窄轨轨距尺搭轨座为耐磨尼龙66，测头为钢质耐磨性能好。
（6）铝合金轨距尺两端装有高压聚乙烯绝缘护套，固定端使用ABS绝缘上、下夹板，管内装有绝缘阻隔层， 绝缘性能好。

TGC铁路轨距尺技术参数
MTGC-3型 木质轨距尺 （无超高板） 1600×80×55 ≤2.2kg
MTGC-4型 木质轨距尺 （带超高板） 1600×80×55 ≤2.2kg
JTGC-1A铝合金万能轨距尺（带超高仪）1610×196×524 ≤2.5kg
JTGC-1A铝合金直观轨距尺（带长水泡）1610×196×524 ≤2.5kg
JTGC-1A铝合金折叠轨距尺（带手把） 1610×196×524 ≤2.5kg
JTGC-3A铝合金工作轨距尺（带超高板）1660×106×55 ≤2.3kg
JTGC-1000 1000mm铝合金轨距尺 1610×196×524 ≤2.5kg
JTGC-1000W 1000mm万能轨距尺 1660×106×55 ≤2.3kg
JTGC-GC 超高板轨距尺 1660×106×55 ≤2.3kg
JTGC-GBJ 补偿式万能轨距尺 1660×106×55 ≤2.3kg
ZJTGC-6铝合金窄轨600道尺（无超高板）765×93×30 ≤1.1kg
ZJTGC-7铝合金窄轨762道尺（有超高板）915×96×55 ≤1.2kg
ZJTGC-9铝合金窄轨900道尺（有超高板）1070×93×55 ≤1.4kg

TGC-1A铁路轨距尺
用于标准轨距（1435mm）、窄轨（1067mm）、米轨（1000mm）铁路直线、曲线轨距、道岔轨距，水平及超高的测量。
超高采用水泡直读式。可加照明装置。
技术术参数：
1、超高测量范围：-80~+100mm，-20~+150mm
2、轨距示值误差：1435mm点：±0.20mm
                                  1391点/1348点：±0.25mm
3、水平及超高误差：水平：±0.65mm；超高：±1.30mm

型号：TGC-4A TGC-4B TGC-4C
火车速度 250-350kn/h 160-250km/h 160km以上
测量范围 1410-1470
超高范围 185-185mm
测量误差 ±0.3mm ±0.45mm ±1.3mm
