GJC-S数显轨距尺

GJC-S数显轨距尺

  数显轨距尺通过微电子、嵌入式、传感器等技术,通过OLED显示屏,直接读取铁路线路轨距、超高、查照间隔、护背距离的测量数值。GJC数显轨距尺型号有:GJC-S0零级数显轨距尺、GJC-S1一级数显轨距尺。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
GJC-S数显轨距尺说明书

GJC-S数显轨距尺

GJC-S数显轨距尺|GJC-S0零级数显轨距尺|GJC-S1一级数显轨距尺


数显轨距尺(简称检测尺)是用于测量铁路线两股钢轨间的轨距、水平以及超高等的专用计量器具。
数显轨距尺通过微电子、嵌入式、传感器等技术,通过OLED显示屏,直接读取铁路线路轨距、超高、查照间隔、护背距离的测量数值。

随着我国铁路快速发展,对铁路测量工具提出了更高的要求:为铁路安全运行提供精确度高、测量速度快、使用操作简单,特别适应夜间测量、数码显示、记录数据、转接计算机等功能的新型测量工具成为当务之急。数显轨距尺是根据我国铁路全天候、高速度、高密度、铁路状况复杂、气候条件变化大、温差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。

执行标准
《标准轨距铁路轨距尺》(TB/T 1924—2008),《标准轨距铁路轨距尺》(JJG219-2008)

性能特点
对比机械轨距尺,数显轨距尺有以下优势——精度高、稳定性好、使用方便

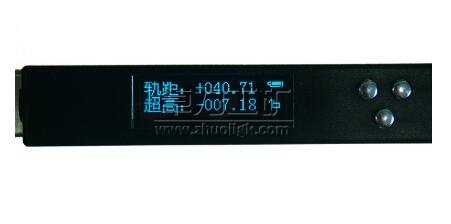

精度高:最前沿的微电子技术和智能化数据处理系统,自带温度补偿优化,温漂小,消除了材料热胀冷缩对测量精度的影响;零级轨距尺轨距分辨力0.01mm,水平分辨力优于0.05mm,可以用于速度不大于350Km/h的路线。稳定性好:抗电磁干扰强,符合GB/T18268-2000中电磁兼容的规定,很好解决了数据漂移,重复测量50000次后,稳定性依旧优于0.10mm。使用方便: 1.OLED显示,超高、规矩、查照间隔和护背距离等数据单独标定、清晰直观,适合室外强光读数和夜间测量。
2.使用时,卡住测点后,轨距尺自动完成所有数据的测量,直接读取测量数据,彻底消除了视觉误差和刻线间估算读数这两种误差,省去了使用机械轨距尺繁琐的操作程序。
3.轨距尺操作界面简单,按键人性化设置,仅有三个按键,功能强、按键少,中文大字体显示,一目了然,一看就会。
4.一键锁定屏幕,无需弯腰度数,屏幕锁定后可以边走边记录,省时省力。
5.维修简单:不需要更换机械刻线测量机构部,完全消除了更换机械刻线测量机构部件所带来的费用。
6.校准简单:只需要按照OLED提示,逐步校准,一般校准只需要2分钟。
7.一把轨距尺走遍全天下:具有防水功能,-30℃ ~ +55℃的最佳温度范围,可适用于全天候、各种自然环境下的野外使用。
8.超长待机,轨距尺连续工作时间为6天。
其它功能: 声音提示:在测量中或电池电量不够时,会有蜂鸣提醒和报警。
节电功能:而且五分钟内无任何操作,进入节电状态,此后五分钟内无操作,自动关机。
记录数据、转接计算机等功能。

数显轨距尺技术参数
1、显示方式:中文点阵(高亮度OLED器件,可在阳光下使用)
2、工作温度:-40℃~60℃
3、电源:锂电池,可连续工作6个工作日
4、尺体重量:小于 2.2Kg
5、存储容量:10000组数据
6、轨距测量最大误差:±0.2mm
7、水平测量最大误差:J型(±1.0mm)、A型(±0.5mm)、B型(±0.5mm),C型(±0.2mm)
8、曲线外轨磨耗测量最大误差:±0.2mm

数显轨距尺的相关性能参数见表一
项目
GJC-S0零级轨距尺
GJC-S1一级轨距尺
铁路速度允许范围
≤350km/h
≤250km/h
水平(超高)测量范围
(-185~+185)mm
(-185~+185)mm
水平(超高) 分辨力
0.05mm
0.10mm
水平(超高)零位误差
±0.15mm
±0.20mm
水平(超高)示值最大误差
±0.30mm
±0.45mm
水平(超高)掉头误差
≤0.30mm
≤0.40mm
搭轨面平行度
≤0.10mm
≤0.15mm
标准轨距测量范围
(1410~1470)mm
(1410~1470)mm
查照间隔(1391)测量范围
(1381~1401)mm
(1381~1401)mm
护背距离(1348)测量范围
(1338~1358)mm
(1338~1358)mm
轨距、查照间隔和护背距离分辨力
0.01mm
0.01mm
轨距示值最大误差
±0.25mm
±0.25mm
显示方式
OLED
OLED
整机重量
2.8Kg
2.8Kg
工作温度范围
-30℃~ +55℃
-30℃~ +55℃
尺体长度
1600mm
1600mm

数显轨距尺  GJC-S数显轨距尺



卓力工矿是国内知名GJC-S数显轨距尺生产厂家,有丰富的经验为客户提供高品质的GJC-S数显轨距尺及完善的售后服务,如果您想了解最新GJC-S数显轨距尺价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:GJC-S数显轨距尺发货时间? GJC-S数显轨距尺售后保障? GJC-S数显轨距尺订货需要提供什么信息?


产品标签:GJC-S数显轨距尺|GJC-S0零级数显轨距尺|GJC-S1一级数显轨距尺
