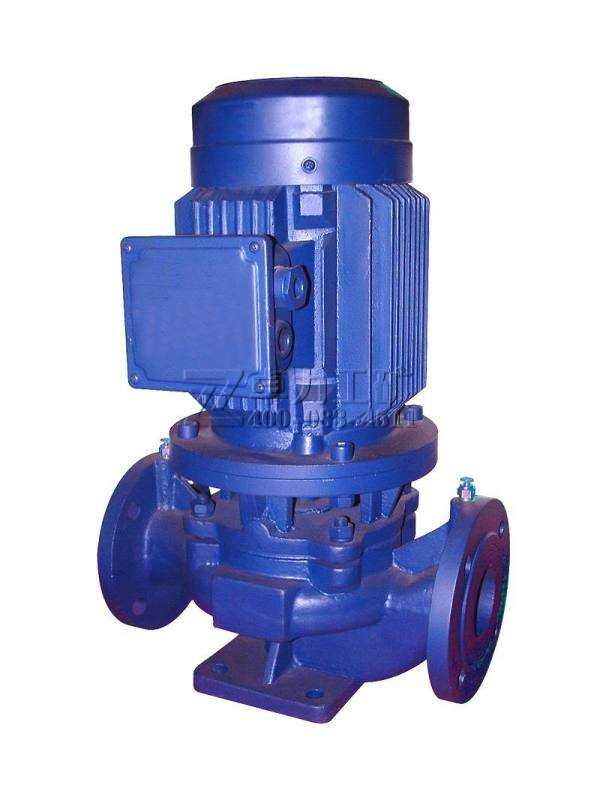

ISG立式管道泵说明书

ISG立式管道泵|ISG立式管道泵型号参数


发布时间:2018-10-27 06:25:31人气:606
ISG型立式单级管道离心泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵等,是在一般立式管道泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型系列管道泵的基础上派生出适用热水管道泵、高温耐腐蚀化工管道泵、管道油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
ISG立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。

ISG立式管道泵产品特点
1. 泵为立式结构,进出口口径相同,且位于同一中心线上,具有外形紧凑美观,占地面积小,建筑投入低等显著优点。
2. 叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3. 安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
4. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
5. 可根据管路布置的要求采用泵的竖式和横式安装。

ISG立式管道泵工作条件
1. 吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa。
2. 环境温度<40℃,相对湿度<40%。
3. 所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。

ISG管道离心泵型号意义:
IHG,IRG,YG,IHGB等产品是基于ISG管道离心泵延伸出的产品,前边字母表示的是该款泵的类型,后面的数字分别为泵口径,叶轮外径,大小流量(带I为大流量泵型)以及叶轮切割次数。用户可根据实际参数,联系我们工作人员帮助选型。
ISG管道泵,管道泵型号意义

ISG管道离心泵图谱:
ISG管道离心泵性能曲线图
ISG管道离心泵结构图:
ISG管道离心泵内部结构示意图

ISG立式管道泵技术参数
最大流量:1.1~1500立方/小时
扬程:7~156米功率:0.18~250KW
材质:不锈钢
使用温度:≤80℃

ISG型管道离心泵型号参数表(以下参数只是部分参数更详细参数可以向我们索取)
序号 型号 流量
m3/h
扬程
m
转速
r/min
功率
KW
1 ISG20-160 2.5 32 2900 1.1
2 ISG25-125 4 20 2900 0.75
3 ISG25-160 4 32 2900 1.5
4 ISG25-160A 3.7 28 2900 1.1
5 ISG32-100(I) 6.3 20 2900 1.1
6 ISG32-125 5 20 2900 0.75
7 ISG32-125(I) 6.3 20 2900 1.1
8 ISG32-160 4.5 32 2900 1.5
9 ISG32-160A 4 25 2900 1.1
10 ISG32-160(I) 6.3 32 2900 2.2
11 ISG32-200 4.5 50 2900 3
12 ISG32-200A 4 40 2900 2.2
13 ISG32-200(I) 6.3 50 2900 4
14 ISG40-125 6.3 20 2900 1.1
15 ISG40-125A 5.6 16 2900 0.75
16 ISG40-160 6.3 32 2900 2.2
17 ISG40-160A 5.9 28 2900 1.5
18 ISG40-160B 5.2 24 2900 1.1
19 ISG40-200 6.3 50 2900 4
20 ISG40-200A 5.9 44 2900 3
21 ISG40-200B 5.5 38 2900 2.2
22 ISG40-250 6.3 80 2900 7.5
23 ISG40-250A 5.9 70 2900 5.5
24 ISG40-250B 5.5 60 2900 4
25 ISG40-100(I) 12.5 12.5 2900 1.1
26 ISG40-125(I) 12.5 25 2900 1.5
27 ISG40-125(I)A 10.5 16 2900 1.1
28 ISG40-160(I) 12.5 32 2900 3
29 ISG40-160(I)A 11.7 28 2900 2.2
30 ISG40-160(I)B 10.5 22.5 2900 1.5
31 ISG40-200(I) 12.5 50 2900 5.5
32 ISG40-200(I)A 11.7 44.5 2900 4
33 ISG40-200(I)B 10.5 35 2900 3
34 ISG40-250(I) 12.5 80 2900 11
35 ISG40-250(I)A 11.7 70 2900 7.5
36 ISG40-250(I)B 10.5 60 2900 5.5
37 ISG50-100 12.5 12.5 2900 1.1
38 ISG50-125 12.5 20 2900 1.5
39 ISG50-125A 11.2 17.2 2900 1.1
40 ISG50-160 12.5 32 2900 3
41 ISG50-160A 11.7 28 2900 2.2
42 ISG50-160B 10.5 22.5 2900 1.5
43 ISG50-200 12.5 50 2900 5.5
44 ISG50-200A 11.7 44.5 2900 4
45 ISG50-200B 10.5 35 2900 3
46 ISG50-250 12.5 80 2900 11
47 ISG50-250A 11.7 70 2900 7.5
48 ISG50-250B 10.5 60 2900 5.5
49 ISG50-100(I) 25 12.5 2900 1.5
50 ISG50-100(I)A 22.4 10 2900 1.1
51 ISG50-125(I) 25 20 2900 3
52 ISG50-125(I)A 22.4 16 2900 2.2
53 ISG50-160(I) 25 32 2900 4
54 ISG50-160(I)A 23.4 28 2900 3
55 ISG50-160(I)B 21.6 24 2900 3
56 ISG50-200(I) 25 50 2900 7.5
57 ISG50-200(I)A 23.4 44 2900 7.5
58 ISG50-200(I)B 21.6 37 2900 5.5
59 ISG50-250(I) 25 80 2900 15
60 ISG50-250(I)A 23.4 70 2900 11
61 ISG50-251(I)B 21.6 60 2900 11
62 ISG50-315(I) 25 125 2900 30
63 ISG50-315(I)A 23.4 110 2900 22
64 ISG50-315(I)B 23.6 93 2900 18.5
65 ISG65-100 25 12.5 2900 1.5
66 ISG65-100A 22.4 10 2900 1.1
67 ISG65-125 25 20 2900 3
68 ISG65-125A 22.4 16 2900 2.2
69 ISG65-160 25 32 2900 4
70 ISG65-160A 23.4 28 2900 3
71 ISG65-160B 21.6 24 2900 2.2
72 ISG65-200 25 50 2900 7.5
73 ISG65-200A 23.4 44 2900 5.5
74 ISG65-200B 21.6 37 2900 4
75 ISG65-250 25 80 2900 15
76 ISG65-250A 23.4 70 2900 11
77 ISG65-250B 21.6 60 2900 11
78 ISG65-315 25 125 2900 30
79 ISG65-315A 23.4 110 2900 22
80 ISG65-315B 21.6 93 2900 18.5
81 ISG65-100(I) 50 12.5 2900 3
82 ISG65-100(I)A 44.8 10 2900 2.2
83 ISG65-125(I) 50 20 2900 5.5
84 ISG65-125(I)A 44.8 16 2900 4
85 ISG65-160(I) 50 32 2900 7.5
86 ISG65-160(I)A 46.8 28 2900 5.5
87 ISG65-160(I)B 43.2 24 2900 4
88 ISG65-200(I) 50 50 2900 15
89 ISG65-200(I)A 46.8 44 2900 11
90 ISG65-200(I)B 43 37 2900 7.5
91 ISG65-250(I) 50 80 2900 22
92 ISG65-250(I)A 46.8 70 2900 18.5
93 ISG65-250(I)B 43 60 2900 15
94 ISG65-315(I) 50 125 2900 37
95 ISG65-315(I)A 45.8 110 2900 30
96 ISG65-315(I)B 43 93 2900 30
97 ISG80-100 50 12.5 2900 3
98 ISG80-100A 44.8 10 2900 2.2
99 ISG80-125 50 20 2900 5.5
100 ISG80-125A 44.8 16 2900 4
101 ISG80-160 50 32 2900 7.5
102 ISG80-160A 46.8 28 2900 5.5
103 ISG80-160B 43.2 24 2900 4
104 ISG80-200 50 50 2900 15
105 ISG80-200A 46.8 44 2900 11
106 ISG80-200B 43 37 2900 7.5
107 ISG80-250 50 80 2900 22
108 ISG80-250A 46.8 70 2900 18.5
109 ISG80-250B 43 60 2900 15
110 ISG80-315 50 125 2900 37
111 ISG80-315A 45.8 110 2900 30
112 ISG80-315B 43 93 2900 30
113 ISG80-315C 41 85 2900 22
114 ISG80-350 50 150 2900 55
115 ISG80-350A 44 142 2900 45
116 ISG80-350B 40 135 2900 37
117 ISG80-100(I) 100 12.5 2900 5.5
118 ISG80-100(I)A 89 10 2900 4
119 ISG80-125(I) 100 20 2900 11
120 ISG80-125(I)A 89 16 2900 7.5
121 ISG80-160(I) 100 32 2900 15
122 ISG80-160(I)A 93.5 28 2900 11
123 ISG80-160(I)B 86.4 24 2900 7.5
124 ISG80-200(I) 100 50 2900 22
125 ISG80-200(I)A 93.5 44 2900 18.5
126 ISG80-200(I)B 86.4 37 2900 15
127 ISG80-250(I) 100 80 2900 37
128 ISG80-250(I)A 93.5 70 2900 30
129 ISG80-250(I)B 86.4 60 2900 22
130 ISG80-315(I) 100 125 2900 75
131 ISG80-315(I)A 93.5 110 2900 55
132 ISG80-315(I)B 86.4 93 2900 45
133 ISG80-315(I)C 80 85 2900 37
134 ISG100-100 100 12.5 2900 5.5
135 ISG100-100A 89 10 2900 4
136 ISG100-125 100 20 2900 11
137 ISG100-125A 89 16 2900 7.5
138 ISG100-160 100 32 2900 15
139 ISG100-160A 93.5 28 2900 11
140 ISG100-160B 86.4 24 2900 7.5
141 ISG100-200 100 50 2900 22
142 ISG100-200A 93.5 44 2900 18.5
143 ISG100-200B 86.4 37 2900 15
144 ISG100-250 100 80 2900 37
145 ISG100-250A 93.5 70 2900 30
146 ISG100-250B 86.4 60 2900 22
147 ISG100-315 100 125 2900 75
148 ISG100-315A 93.5 110 2900 55
149 ISG100-315B 86.4 93 2900 45
150 ISG100-350 100 150 2900 90
151 ISG100-350A 88 142 2900 75
152 ISG100-350B 80 135 2900 55
153 ISG100-100(I) 160 12.5 2900 11
154 ISG100-125(I) 160 20 2900 15
155 ISG100-125(I)A 143 16 2900 11
156 ISG100-160(I) 160 32 2900 22
157 ISG100-160(I)A 150 28 2900 18.5
158 ISG100-200(I) 160 50 2900 37
159 ISG100-200(I)A 150 44 2900 30
160 ISG100-200(I)B 138 37 2900 22
161 ISG100-250(I) 160 80 2900 55
162 ISG100-250(I)A 150 70 2900 45
163 ISG100-250(I)B 138 60 2900 37
164 ISG125-100 160 12.5 2900 11
165 ISG125-100A 143 10 2900 7.5
166 ISG125-125 160 20 2900 15
167 ISG125-125A 143 16 2900 11
168 ISG125-160 160 32 2900 22
169 ISG125-160A 150 28 2900 18.5
170 ISG125-160B 138 24 2900 15
171 ISG125-200 160 50 2900 37
172 ISG125-200A 150 44 2900 30
173 ISG125-200B 138 37 2900 22
174 ISG125-250 160 80 2900 55
175 ISG125-250A 150 70 2900 45
176 ISG125-250B 138 60 2900 37
177 ISG125-315 160 125 2900 90
178 ISG125-315A 150 110 2900 75
179 ISG125-315B 143 100 2900 75
180 ISG125-315C 134 88 2900 55
181 ISG150-125 160 24 2900 11
182 ISG150-125A 150 16 2900 7.5
183 ISG150-160 160 32 2900 22
184 ISG150-160A 150 28 2900 18.5
185 ISG150-160B 140 24 2900 15
186 ISG150-200 160 50 2900 37
187 ISG150-200A 150 44 2900 30
188 ISG150-200B 140 38 2900 22
189 ISG150-250 200 80 2900 75
190 ISG150-250A 187 70 2900 55
191 ISG150-250B 172 60 2900 45
192 ISG150-315 200 125 2900 110
193 ISG150-315A 187 110 2900 90
194 ISG150-315B 172 93 2900 75
195 ISG150-350 160 150 2900 110
196 ISG150-350A 150 142 2900 90
197 ISG150-350B 140 135 2900 75
198 ISG100-125 50 5 1450 1.5
199 ISG100-160 50 8 1450 2.2
200 ISG100-160A 46 6 1450 1.5
201 ISG100-200 50 12.5 1450 4
202 ISG100-200A 44.7 10 1450 3
203 ISG100-250 50 20 1450 5.5
204 ISG100-250A 46 17 1450 4
205 ISG100-250B 40.5 13 1450 3
206 ISG100-315 50 32 1450 11
207 ISG100-315A 46 27.9 1450 7.5
208 ISG100-315B 40.5 21 1450 5.5
209 ISG100-125(I) 80 5 1450 2.2
210 ISG100-160(I) 80 8 1450 4
211 ISG100-160(I)A 72 6.5 1450 3
212 ISG100-200(I) 80 12.5 1450 5.5
213 ISG100-200(I)A 72 10 1450 4
214 ISG100-250(I) 80 20 1450 11
215 ISG100-250(I)A 75 17.5 1450 7.5
216 ISG100-250(I)B 69 15 1450 5.5
217 ISG100-315(I) 80 32 1450 15
218 ISG100-315(I)A 75 27.5 1450 11
219 ISG100-315(I)B 70 24 1450 11
220 ISG100-400(I) 80 50 1450 22
221 ISG100-400(I)A 75 44 1450 18.5
222 ISG100-400(I)B 70 38 1450 15
223 ISG125-125 100 5 1450 2.2
224 ISG125-160 100 8 1450 4
225 ISG125-160A 87 6 1450 3
226 ISG125-200 100 12.5 1450 7.5
227 ISG125-200A 89 10 1450 5.5
228 ISG125-250 100 20 1450 11
229 ISG125-250A 93.5 17.5 1450 7.5
230 ISG125-250B 87 15 1450 5.5
231 ISG125-315 100 32 1450 15
232 ISG125-315A 91 27 1450 11
233 ISG125-315B 87 24 1450 11
234 ISG125-400 100 50 1450 30
235 ISG125-400A 94 44 1450 22
236 ISG125-400B 87 37.5 1450 18.5
237 ISG125-200(I) 160 12.5 1450 11
238 ISG125-200(I)A 143 10 1450 7.5
239 ISG125-250(I) 160 20 1450 15
240 ISG125-250(I)A 147 17 1450 11
241 ISG125-250(I)B 134 14 1450 7.5
242 ISG125-315(I) 160 32 1450 22
243 ISG125-315(I)A 150 28 1450 18.5
244 ISG125-315(I)B 138 24 1450 15
245 ISG125-400(I) 160 50 1450 37
246 ISG125-400(I)A 150 44 1450 30
247 ISG125-400(I)B 138 38 1450 30
248 ISG150-200 200 12.5 1450 11
249 ISG150-200A 176 10 1450 7.5
250 ISG150-250 200 20 1450 15
251 ISG150-250A 184 17 1450 11
252 ISG150-250B 167 14 1450 7.5
253 ISG150-315 200 32 1450 22
254 ISG150-315A 187 28 1450 18.5
255 ISG150-315B 173 24 1450 15
256 ISG150-400 200 50 1450 37
257 ISG150-400A 187 44 1450 30
258 ISG150-400B 174 38 1450 30
259 ISG150-200(I) 200 12.5 1450 15
260 ISG150-200(I)A 179 10 1450 11
261 ISG150-250(I) 200 20 1450 18.5
262 ISG150-250(I)A 187 17.5 1450 15
263 ISG150-250(I)B 173 14 1450 11
264 ISG150-315(I) 200 32 1450 30
265 ISG150-315(I)A 187 28 1450 22
266 ISG150-315(I)B 173 24 1450 18.5
267 ISG150-400(I) 200 50 1450 45
268 ISG150-400(I)A 187 44 1450 37
269 ISG150-400(I)B 173 37.5 1450 30
270 ISG200-200 200 12.5 1450 15
271 ISG200-200A 179 10 1450 11
272 ISG200-250 200 20 1450 18.5
273 ISG200-250A 187 17.5 1450 15
274 ISG200-250B 173 14 1450 11
275 ISG200-315 200 32 1450 30
276 ISG200-315A 187 28 1450 22
277 ISG200-315B 173 24 1450 18.5
278 ISG200-400 200 50 1450 45
279 ISG200-400A 187 44 1450 37
280 ISG200-400B 173 37.5 1450 30
281 ISG200-200(I) 400 12.5 1450 22
282 ISG200-200(I)A 358 10 1450 18.5
283 ISG200-250(I) 400 20 1450 30
284 ISG200-250(I)A 358 16 1450 22
285 ISG200-250(I)B 322 13 1450 18.5
286 ISG200-315(I) 400 32 1450 55
287 ISG200-315(I)A 374 28 1450 45
288 ISG200-315(I)B 346 24 1450 37
289 ISG200-400(I) 400 50 1450 90
290 ISG200-400(I)A 374 44 1450 75
291 ISG200-400(I)B 347 38 1450 55
292 ISG200-400(I)C 320 32 1450 45
293 ISG250-250 550 20 1450 45
294 ISG250-250A 490 16 1450 37
295 ISG250-315 550 32 1450 75
296 ISG250-315A 515 28 1450 55
297 ISG250-315B 476 24 1450 45
298 ISG250-400 550 50 1450 110
299 ISG250-400A 515 44 1450 90
300 ISG250-400B 476 37.5 1450 75
301 ISG300-235I 1080 40 1450 160
302 ISG300-235IA 965 32 1450 132
303 ISG300-250 720 20 1450 55
304 ISG300-250A 600 17 1450 45
305 ISG300-315 720 32 1450 90
306 ISG300-315A 650 28 1450 75
307 ISG300-315B 580 24 1450 55
308 ISG300-400 720 50 1450 132
309 ISG300-400A 660 44 1450 110

注:以上参数只是部分性能参数如没有选到合适的型号参数可以向我们索取
请提供以下详细数据:①产品名称与型号②流量③扬程(m)④立式管道泵口径⑤电机功率(KW)⑥立式管道泵转速(r/min)⑦管道泵电压〔V〕⑧立式管道泵吸程(m)⑨立式管道泵是否带附件以便我们的为您正确选型。
ISG立式管道泵


卓力工矿是国内知名ISG立式管道泵生产厂家,有丰富的经验为客户提供高品质的ISG立式管道泵及完善的售后服务,如果您想了解最新ISG立式管道泵价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:ISG立式管道泵发货时间? ISG立式管道泵售后保障? ISG立式管道泵订货需要提供什么信息?


产品标签:ISG立式管道泵| ISG立式管道泵型号参数
400-083-4511
