立式管道泵说明书

立式管道泵|立式管道泵型号参数


发布时间:2018-01-17 08:43:09人气:436

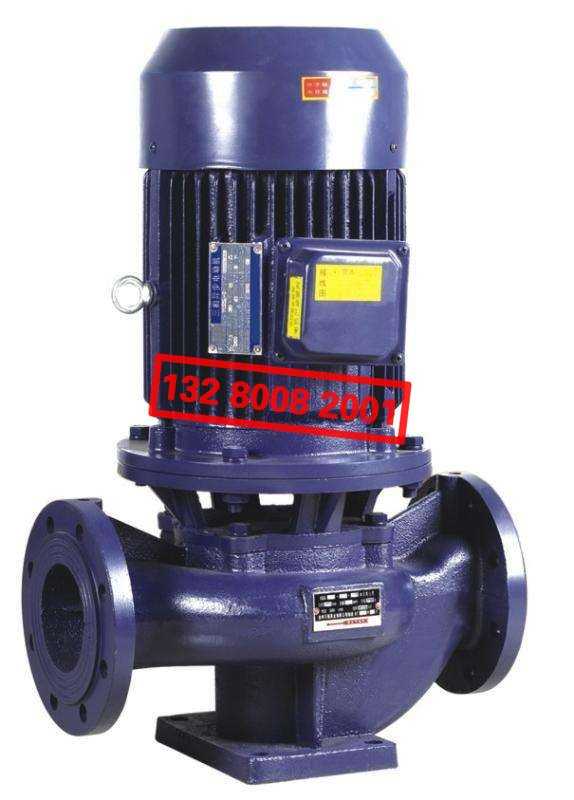

立式管道泵
立式管道泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。

主要用途
ISG型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80°C。
IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG使用温度T:≤120°C、GRG使用温度T:≤240°C。
IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、 制药和合成纤维等部门,使用温度T:-20°C-120°C。
YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20°C-120°C。
工作条件
吸入压力≤1.0Mpa,或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa。泵静压试验压力为2.5Mpa。订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
环境温度<40°C,相对湿度<95%。
所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

原理
ISG单级单吸立式管道离心泵,是科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计制造,同时根据使用温度、介质的不同在ISG型立式管道离心泵的基础上派生出热水管道泵、高温管道泵、腐蚀性化工泵、油泵等系列产品,ISG管道泵具有高效节能、嗓音低、性能可靠等优点。

产品特点
叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。
轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。
可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
可根据管路布置的要求采用泵的竖式和横式安装。

立式管道泵





卓力工矿是国内知名立式管道泵生产厂家,有丰富的经验为客户提供高品质的立式管道泵及完善的售后服务,如果您想了解最新立式管道泵价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:立式管道泵发货时间? 立式管道泵售后保障? 立式管道泵订货需要提供什么信息?
