KJ644-F矿用隔爆兼本安型信息传输分站说明书

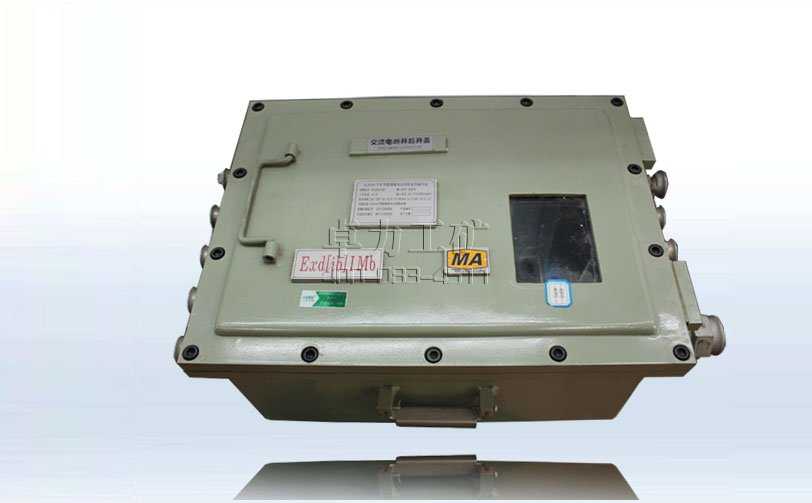

KJ644-F矿用隔爆兼本安型信息传输分站|


发布时间:2014-10-14 07:02:06人气:589
●系统概述
   KJ644-F矿用隔爆兼本安型信息传输分站(以下简称信息传输分站)属矿用隔爆兼本安设备,可用于煤矿井下有爆炸性气体的环境。作为井下各种监控设备的通讯管理模块,可以通过安装各种相应软件对各种监控设备进行单独管理;也可以作为前置机对各种监控设备进行数据采集并向上位机转发及转发上位机下发的命令;也可在金属矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境下的进行相关的管理应用。本信息传输分站可接入RS485信号接口的和以太网电接口的设备,本信息传输分站通过这些接口对监控设备进行数据采集、存储、传输及对监控设备直接下发命令或转发来自上位机的命令。

●使用环境
设备在下列环境条件下应能正常工作:
a) 环境温度:0 ℃~40 ℃;
b) 相对湿度:不大于95 %(+25 ℃);
c) 大气压力:86 kPa~106 kPa;
d) 无显著振动和冲击的场合;
e) 在具有甲烷爆炸性危险的煤矿井下,但无破坏绝缘的腐蚀性气体的场合。

外形尺寸(长×宽×高):660.8 mm×493 mm×295 mm~


●系统功能
通讯信息传输分站设有观察窗,有设备工作状态指示和各个端口通讯状态指示等功能

具有以太网信号与RS485信号之间的相互转换功能

能够按照预设的程序,自动采集开关柜内置综保的监测数据信息并通过网络口上传


●系统主要技术指标
供电电压及功耗
a)工作电压:AC 127 V / AC 380 V / AC 660 V(变压器带抽头)
b)工作电流:≤ 0.8 A

输出电源:
a) 额定输出电压:18 V
b)额定输出电流:800 mA
c) 最高开路电压:19.5 V
d) 过压保护值:≤19.5 V
e) 最大短路电流:55 mA
f) 输出电压偏离值:≤8%
g) 源效应:≤5%
h) 负载效应:≤8%
i)周期与随机偏移峰峰值:≤250 mA

百兆以太网光端口
a)  接口数量:1个;
b)  传输方式:全双工TCP/IP;
c)  传输速率:10 Mbps / 100 Mbps自适应;
d)  发射光功率:-10 dBm~0 dBm;
e)  光接收灵敏度:优于-30 dBm;
f)  传输距离:10 km(波长为1310 nm的MGTSV 煤矿用阻燃单模通信光缆)

本安以太网电端口
a)  接口数量:1个
b)  传输方式:全双工TCP/IP
c)  传输速率:10 Mbps / 100 Mbps自适应
d)  信号工作电压峰峰值:1 V ~ 5 V
e)  最大传输距离:100 m(采用MHY2*2*0.8煤矿用阻燃双绞线)

本安RS485信号端口
a)  接口数量:4个
b)  传输方式:主从式、半双工、双极性
c)  传输速率:9600 bps
d)  信号工作电压峰峰值:2 V ~ 15 V
e)  信号工作电流峰值:≤ 100 mA
f)  最大传输距离:2 km    (采用MHY32通信电缆,线径截面不小于1.5 mm2)

后备电源功能
a)交流供电停止时,电池供电时间 ≥ 2 h
b)外接电池箱:KDW17.10备用电池箱(安标证号:MAF060079)
