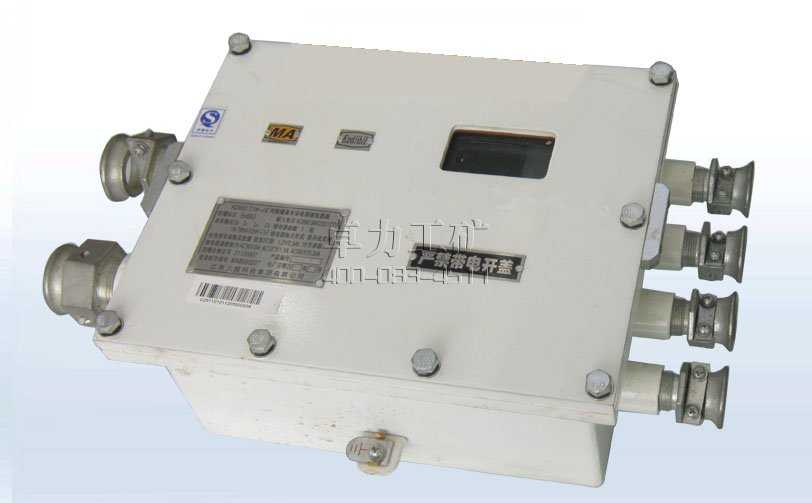

KJ37-F矿用隔爆兼本安型电力监控分站说明书

      KJ37-F矿用隔爆兼本安型电力监控分站（以下简称监控分站）是一种矿用数据信息转换及隔离装置，采用独特的自动双向切换技术，将RS-485总线距离延长，同时总线所能连接设备数增加一倍。本安通讯侧与非安通讯侧由于采用高速光电隔离技术，内置静电保护器及隔离模块，因此可有效防止设备、总线之间由于地不平衡引起的损坏及静电击穿，从而可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。可与多种形式的网络系统挂接，如：环网、现场总线等，方便现场布线，提高系统的可靠性，使你轻松地构建自己的测控系统。



外形尺寸，重量和外壳材质

外形尺寸（长×宽×高）：408mm×227mm×135mm；

重量：≤ 30kg；





● 使用环境条件

a) 环境温度：-10℃～+40℃

b) 平均相对湿度：≤95%（＋25℃）

c) 大气压力：80kPa～110kPa

d) 无显著振动和冲击的场合

e) 煤矿井下有瓦斯、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合



● 基本功能

监控分站具有电源指示功能（L1红色，代表交流供电；L1灭、L3黄色灯亮，代表电池供电）

监控分站具有与上一级通讯的接收和发送指示功能：绿色发送（L2、L6、L7、L10发光二极管），红色接收（L4、L5、L6、L9发光二极管）
