线圈·导线线组说明书

线圈·导线线组|线圈电感|线圈厂家


发布时间:2018-02-12 00:52:43人气:475
线圈又称为导线线组,通常指呈环形的导线绕组,最常见的线圈应用有:马达、电感、变压器和环形天线等。
电路中的线圈是指电感器。是指导线一根一根绕起来,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。
电感又可分为固定电感和可变电感,固定电感线圈简称电感或线圈。用L表示,单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。
线圈用途:
1.贴片线圈的用途:广泛使用在共模滤波器、多频变压器、阻抗变压器、平衡及不平衡转换变压器、抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、液晶显示面板、低压微分信号、汽车遥控式钥匙等。
2.固定电感线圈包括:环型线圈、扼流线圈、共模线圈、铁氧体磁珠、功率电感、有贴片型与引脚型可供选择。广泛使用在网路、电信、电脑、交流电源和周边设备上。
3.闭磁路大电流表面贴装功率电感特点及用途:理想的DC-DC转换电感,大功率,高饱和电感器,直流电阻小,适合于大电流,带装或并卷轮包装以便自动表面安装,应用 于录放影机电源供应器、录放影机电源供应器、液晶电视机、手提电脑、办公自动化设备、移动通讯设备、直流/直流转换器等。
4.射频电感的用途:广泛使用在移动电话、VCO、TCXO电路和射频收发器模组、全球定位系统、无线网络、蓝牙模组、通讯设备、液晶电视、摄影机、笔记型电脑、喷墨印表机、影印机、显示监视器、游戏机、彩色电视、录放影机、光盘机、摄影机、数位相机、汽车电子产品等。
线圈电感分类:
按电感形式分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
线圈分类
1.单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。
2.蜂房式
如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。而其旋转一周,导线来回弯折的次数,常称为折点数。蜂房式绕法的优点是体积小,分布电容小,而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小。

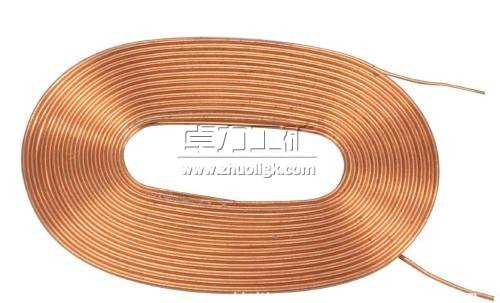

线圈







卓力工矿是国内知名线圈·导线线组生产厂家,有丰富的经验为客户提供高品质的线圈·导线线组及完善的售后服务,如果您想了解最新线圈·导线线组价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
