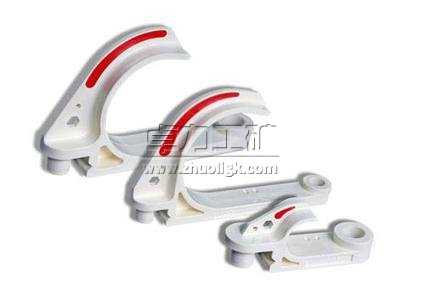

TJL08系列挂接式电缆挂钩说明书

TJL08系列挂接式电缆挂钩可替代传统用钢材制作电缆挂钩及相应的支承件，适用于矿山、地面及地下通道架设电缆，尤其适用于煤矿井下架设电缆。

TJL08系列挂接式电缆挂钩型号规格：

电缆挂钩安装及注意事项
安装说明
1） 根据电缆型号及外径的大小选择适合的电缆挂钩，每1.2m～1.8m(也可以以电缆不下垂为限)为一个悬挂单位，每一单元根据悬挂一个或多个电缆挂钩。[3]
2） 悬挂时，先将专门螺栓或其它悬挂件穿孔将挂钩固定在井壁上，挂钩固定时，弧形钩呈垂直下垂状。如多根电缆悬挂需采用一组挂钩两两串联悬挂。施工人员在地面上先将挂钩两两串联，再依前法固定。[3]
3） 两个挂钩串联时，先将一个挂钩的挂孔对准另一个挂钩的挂杆，用力按入，使挂杆完全进入挂孔，然后手持弧形钩旋转，使两挂钩直杆段成180℃。
4） 确认电缆整体进入弧形钩后，施工人员才可以放开电缆。[3]
注意事项
1） 每一单元可串联挂钩个数不易超过10个。[3]
2） 为提高悬挂质量，挂钩的直杆段在静止时最好紧靠井闭，如无法做到，应适当减少串联个数或增加单元组。[3]
3） 严禁施工人员以凌空跳跃方式将电缆快速送入弧形钩，可能使弧形钩在瞬间承受电缆加人体的重量，造成断裂。
4） 确认电缆整体进入弧形钩后，施工人员才可以放开电缆。
