YD-22型液压捣固机说明书

YD-22型液压捣固机|液压捣固机


发布时间:2017-06-03 07:49:14人气:517
YD-22型液压捣固机是用于铁路工务维修对除道岔外的线路进行枕下道渣捣固的一种专用机械。
该机型是为Ⅲ型混凝土轨枕地段作业设计的新机型,适用于P43-P75轨型线路捣固作业。
设有下道架,下道后不侵“限界”。可利用列车间隔时间作业,不需要封锁区间。
其工作性能完全能满足线路维修作业的需要,同样适用于新建线路的捣固作业和清筛后的捣固作业。
ISO9001:2000质量体系认证单位

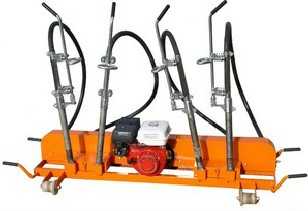

YD-22型液压捣固机
一、结构组成:

液压捣固机由柴油机或电动机驱动;双导柱框架结构,单缸升降方式,有齿轮泵、手动泵、换向阀、震动盘、捣镐、升降缸和夹实缸等组成。

二、特点如下:
l、该机具有稳定的大马力输出,燃油消耗率低,润滑油耗量少,噪音低等特性。可根据用户需要采用电动机或汽油机为动力。
2、镐撑插入道碴深度≥90mm,可适用于不同型号钢轨线路的大、中维修及新建线路的捣固作业。
3、液压系统采用扣压式胶管接头,同时加大了管通经,使得液压油流量增大,提高了作业效率。
4、夹轨装置采用下插时自动夹轨,夹钳动作迅速,操作方便。
5、传动离合器采用离心块摩擦片式结构,传递扭距大,降低传动损失,提高了传动效率。
6、每台捣固机两对镐臂同时作业,由两个夹实油缸同时驱动,夹实力大,捣固质量好,作业效率高。

三、技术参数:
1 功 率:汽油发动机6.6kW(本田GX390) 9.5KW(13马力)汽油机
2 振动频率:60Hz~70Hz
3 激振力: 22kN
4 系统工作压力:6Mpa
5  最大下插力 15.57kN
6 下插深度 110mm±10mm(60kg/m轨Ⅲ型轨枕下)
7 工作效率:≥260根/小时
8 外形尺寸:1450mm×700mm×1650mm
9 主机质量:390kg/台

YD-22型液压捣固机


卓力工矿是国内知名YD-22型液压捣固机生产厂家,有丰富的经验为客户提供高品质的YD-22型液压捣固机及完善的售后服务,如果您想了解最新YD-22型液压捣固机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:YD-22型液压捣固机发货时间? YD-22型液压捣固机售后保障? YD-22型液压捣固机订货需要提供什么信息?


产品标签:YD-22型液压捣固机| 液压捣固机
