XYD-2系列小型液压捣固机说明书

小型捣固机 液压捣固机xyd 2

XYD-2型液压捣固机型号有： XYD-2A型 XYD-2AG型 XYD-2AN型 XYD-2AⅢ（XYD-2ANⅢ）型   XYD2N新型液压捣固机

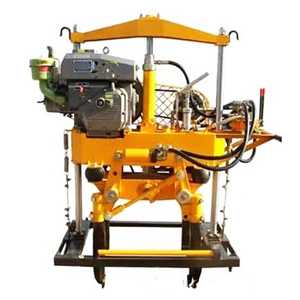

　　XYD-2型小型液压捣固机是用于是铁路线路工务维修对除道岔外的线路进行枕下道喳捣固机的专业机械，可利用列车间隔时间作业，不需要封锁区间。配用内燃机或电动机作动力，液压传动、每台机器一人操作，人工推行。设有下道架，下道后不侵“限界”。

       因各种线路条件的差异，有如下机型配置：

　　XYD-2A型：两台捣固机放置在同一走行架上作业，复线地段作业时配置单侧下道架，两台捣固机下道在同一下道架上（XYD-2A1）；单线地段作业时配置双侧下道架，两台捣固机分别下道在两下道架上（XYD-2A2）。下道架悬挂在走行架一侧或两侧，随机走行。
　　XYD-2AG型：该机是2A型机的改进型。与2A型相比，配用柴油机功率增大，作业效率提高25%。
　　XYD-2AN型：配用进口本田13马力汽油机，功率增大，新型开式振动框架，整机质量减轻75Kg。
　　XYD-2AⅢ（XYD-2ANⅢ）型：该机型是专门为Ⅲ型混凝土轨枕地段作业设计生产的新机型。也可用于P75轨型线路作业。

XYD-2型小型液压捣固机-技术参数
　动力：
　　XYD-2A型：SF180型 5.1WK水冷式单杠柴油机
　　Y112M-2型 4KW电动机
　　XYD-2AG型：D185型 6.6KW水冷式单杠柴油机
　　Y132S-2型 5.5KW电动机
　　XYD-2Ⅲ型：D185型 6.6KW水冷式单杠柴油机
　　Y132S-2型 5.5KW电动机

　　主机质量：（不包括液压油）
　　XYD-2A型（柴）380Kg
　　XYD-2A型（电）300Kg
　　XYD-2AG型（柴）380Kg
　　XYD-2AG型（电）350Kg
　　XYD-2AⅢ型（柴）500Kg
　　XYD-2AⅢ型（电）400Kg

激振力：21.5KN
下插深度：≥90mm
作业效率：280～320根轨枕/每组·小时

　　注：所有机型均为1435mm标准轨距生产，订货时除要注明型号外，还应注明单侧或双侧下道、内燃机或电动机作动力及用于何种轨型。P60轨配用机型可用于P50轨型线路作业。非标轨距可根据用户需要生产。

XYD2N新型液压捣固机是在XYD-2小液捣固机的捣固原理的基础上改进开发的一种环保产品，并申请了国家专利。
一、基本介绍
动力配备可根据需要使用电动机或内燃机。整机采用液压传动，单人操作。
主要适用于43-75kg/m钢轨，II型或III型混凝土轨枕，轨距1000-1626mm的铁路线路，维修、大、中修及新建线路的道碴捣固作业的机械。
可以利用列车间隔进行作业，不需封锁区间。
两台捣固机为一组，置于同一走行架上作业，备有轻便下道装置，随时可上下道。随机配备下道架和走行架，可根据需要随时撤离铁道线路，下道后不侵入限界。
并备有手压泵、夹轨钳安全销等安全装置。

二、技术特点
1、功率大，故障率低。
2、使用新型密封，减少液压系统的内外泄漏和液压系统故障．
3、采用新型专利振动框架，延长了框架和轴承的使用寿命。
4、采用新型走行架，刚性好，不易变性，附有曲线防溜板，可有效防止曲线地段作业时的捣固机掉道问题。
5、激振力大，夹实、下插力大．作业效率高。

三、主要技术参数
◆ 动力：本田GX390型9.5KW汽油机 ；
◆ 振动频率：63Hz；
◆ 激振力：≥21KN；
◆ 最大夹实力：2×6.73kN
◆ 最大下插力：18.6kN。
◆ 捣固下插深度：（混凝土轨枕枕底下）≥90mm；
◆ 作业效率：300-350根枕木/小时·组；
◆ 主机质量：370kg (电动机)；整机质量：465kg。
◆ 外形尺寸：（长×宽×高）（1480×762×1680）；

注：所有型号均为1435mm标准轨距生产，定货时除要注明型号外,还应注明单侧或双侧下道或提速线路下道架、内燃机或电动机作动力及用于何种轨型。P60轨配用机型可用于P50轨型线路作业。非标轨距可根据用户需要生产。
