U型钢支架卡缆生产厂家说明书

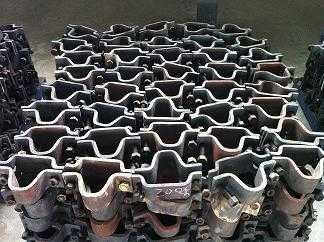

U型钢支架卡缆是U型钢支架提供的一种可靠的连接紧固件，U型钢搭接长度一般在400mm（不同图纸不同要求），制造工艺简单，安装操作方便。U型钢支架卡缆作为U型钢支架的定位，要求高受力大，安全稳定，坚固耐久，使用该设备加工制造卡缆能满足要求，且具有用料省、成型稳定、加工效率高及投资低效益高等优点。利用一种专门制造U型钢卡缆的加工机械，加工此卡缆，可节省材料20%，提高其稳定性能，安装方便，紧固性能好可提高工作阻力，从而满足U型钢支架联接要求。该加工机械包括机架、成型模具、成型液压千斤顶、脱模液压千斤顶及中频加热设备。

产品介绍
U型钢支架连接安全可靠，能提高巷道使用寿命，降低巷道的维修率，减少安全事故的发生，确保煤矿安全生产。

技术要求
1）卡缆应符合客户提出的相应标准，并按照规定程序批准的图纸和技术文件制造。
2）卡缆各零件必须具有良好的互换性，螺栓应能直接安装在卡缆板上。
3）卡缆表面不得有裂纹、毛刺、飞边等缺陷。

卡缆板
1)卡缆板材料为不低于U型支架型钢机械性能的Q345低碳钢；
2)成形后的卡缆板厚度允许误差为±0.5mm，宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

卡缆螺栓
1)卡缆螺栓应采用与U型钢材质相对应的圆钢制作。
2)螺栓规格为M24，长度为35mm，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

卡缆丝孔
卡缆丝孔规格为M24的通孔，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

工作阻力
1)25U型钢可缩性支架卡缆的平均工作阻力不低于100kN，29U型钢可缩性支架卡缆的平均工作阻力不低于140kN，36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。
2)最大工作阻力与最小工作阻力的差值不得大于25kN。
3)卡缆与U型支架的强度相匹配。

加工工艺
现在所用的U型钢支架限位卡缆，使用中发现操作不便，支架变形较严重时卡缆断裂失效，制造工艺复杂，用料多不经济，U型钢搭接长(400mm—500mm)等缺陷。针对定位卡缆的缺陷，研制了安全可靠经济实用的U型钢支架卡缆。
卓力专业生产18U、25U、29U、36U、40U型钢支架，卡缆，槽钢弓棚支架、矿工钢支架以及工字钢支架。
U型钢支架主要用途：主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。
U型钢支架主要特点：承受压力大，支撑时间久，易安装不易变形等特点。

加工步骤
加工卡缆的方法包括下料、热压成型、上钻床打孔、攻丝等工艺。其特征包括以下步骤：
1)选料。16M或20M16×80钢板；
2)下料。25U卡缆料长460mm，29U卡缆料长480mm；
3)热轧。将钢板加热到1000—1200℃热轧成型；
4)打孔攻丝。在卡缆三面分别打一个22.5mm的孔，然后用丝攻加工成M24的丝扣，并配以M24×35螺栓即可。
