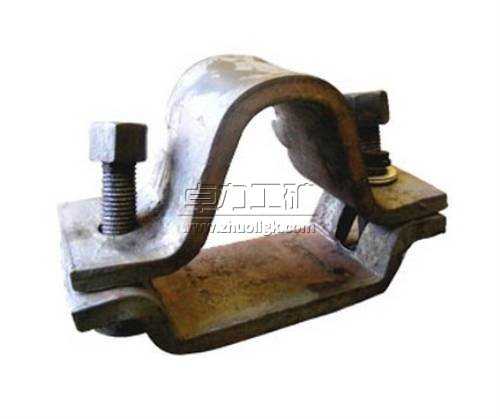

U型卡缆说明书

U型卡缆作为U型钢支架提供的一种可靠的连接紧固件，U型钢搭接长度一般不大于200mm，制造工艺简单，安装操作方便。
U型钢卡缆作为U型钢支架的定位，要求高 受力大，安全稳定，坚固耐久。U型钢支架连接安全可靠，能提高巷道使用寿命，降低巷道的维修率，减少安全事故的发生，确保煤矿安全生产。



U型卡缆技术要求

1）卡缆各零件必须具有良好的互换性，螺栓应能直接安装在卡缆板上。

2）卡缆表面不得有裂纹、毛刺、飞边等缺陷。

3）U型卡缆板采用调质处理，材料为不低于U型支架型钢机械性能的Q345低碳钢；

4）成形后的卡缆板厚度允许误差为±0.5mm，宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

5）卡缆螺栓应采用与U型钢材质相对应的圆钢制作。

6）螺栓规格为M24，长度为35mm，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

7）卡缆丝孔规格为M24的通孔，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

8）25U型钢可缩性支架卡缆的平均工作阻力不低于100kN，29U型钢可缩性支架卡缆的平均工作阻力不低于140kN，36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。

9）最大工作阻力与最小工作阻力的差值不得大于25kN。

10）U型卡缆与U型支架的强度相匹配。

U型卡缆使用方便，是配合U型钢支架使用的产品。U型卡缆是用Q235和16锰的钢板加工而成的，U型卡缆的型号分为U25,U29,U36等各种规格

卓力现货供应21U、25U、29U、36U，7.5KG、8kg  等各种规格的的U型钢卡缆、梅花螺栓等巷井支护产品，材质有Q235、45#、20MnSi等，同时可订做各种扁钢异型件及矿山配件。



本产品有。可以根据客户的需要来订做。　

公司专业生产U25／U29／U36型钢支架，槽钢弓棚支架、矿工钢支架以及工字钢支架。欢迎来图加工、订做，也可本公司技术人员去实地测量，绘图，提出参考意见供贵方参考！

U型钢支架主要用途：主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。

U型钢支架主要特点：U型卡缆承受压力大，支撑时间久，易安装不易变形等特点。


济宁市卓力工矿设备有限公司秉承山东人的豪爽与实诚，诚邀各位专家、领导来我公司考察、指导、赐教并期盼与您真诚合作，“追求卓越”永远是我们的主题，我们将励精图治，再创高效，力争以先进的技术，优良的产品质量，为煤矿企业提供多方位的服务。卓力主要生产一些矿用支护材料（矿用U型钢支架，U型钢卡兰、锚杆、托盘、网片、道岔、液压弯道器、耐磨钢板、矿车）溜槽的修复。
