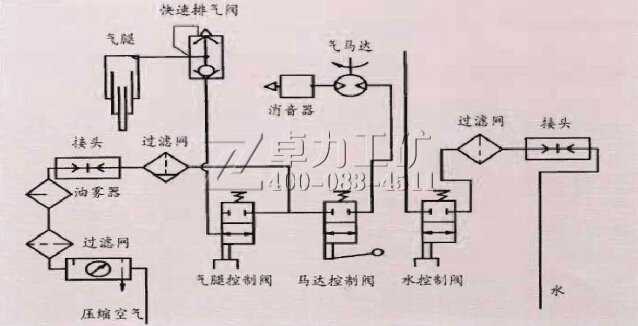

如图2-2所示， 压缩空气经过滤器、注油器、滤网J进入操纵臂部件的阀块。手压扳机，开启马达控制阀，压缩空气驱动齿轮式气马达，输出齿轮经两级减速，带动主轴顺时针方向旋转。转动旋钮开启气腿控制阀，压缩空气经快速排气阀进入气腿上腔，气腿伸长。当关闭气腿控制阀，气腿上腔余气即从快速排气阀放空，气腿靠钻机重力回落。转动旋钮开启水控制阀，冲洗水即经滤网、水阀、水套、主轴内孔进入钻杆，冲洗钻孔。手动调节各阀的开启量，即可调节转速，推力或水量。
气动锚杆钻机工作原理图
气动锚杆钻机性能参数指标
根据我国煤矿井下巷道和地下工程实际情况，要求气动锚杆钻机既可钻顶板锚杆孔，也可钻顶板锚索孔，还可以作为树脂药卷类的锚杆，锚索搅拌和安装设备，不再需要其它辅助设备，实行螺母一次性旋紧，达到一次性初锚预紧力的要求。
确定气动锚杆钻机的输出参数为:
最大功率1.0-3.OKW
最大功率时转矩50N.M
最大功率时转速230-250r/min
推进力6-8KN
上述气动锚杆钻机性能参数，既能满足现场的使用要求，又能最大限度地利用钻机的功率，并尽可能地降低钻机的重量，改善煤巷支护的劳动条件。
