三相异步电动机接线图

三相电动机接线盒

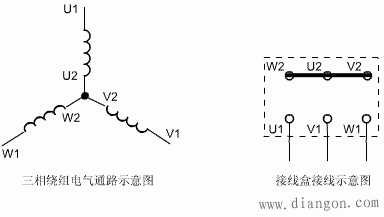

三相异步电动机y接时,接线盒里,连接片的连接方式

三相异步电动机角接时,接线盒连接片的连接方式

学习三相异步电动机的两种接法
  今天在现场学了点三相异步电机的基本接法:星型接法和三角接法。虽然是些很简单的东,但勉。

星型接法

三角接法
星型接法和三角接法的区别:
     在承受相同电压及相同线径的绕组线圈中,星型接法比三角型接法每相匝数少根号3倍(1.732倍),功率也小根号3倍。成品电机的接法已固定为承受电压380V,一般不适宜更改。只有三相电压级别与正常380V不同时才改变接法,如三相电压220V级别时,原三相电压380V星型接法改为三角型接法就能适用;如三相电压660V级别时,原三相电压380V三角型接法改为星型接法就能适用,其功率不变。一般小功率电机是星型接法,大功率的是三角接法。额定电压下,应该使用三角形连接的电动机,如果改成星形连接,则属于降压运行,电动机功率减小,启动电流也减少。额定电压下,应该使用星形连接的电动机,如果改成三角形连接,则属于超压运行,是不允许的。大功率电机(三角型接法)起动时的电流很大,为了减少起动电流对线路的冲击,一般采用降压起动,原三角型接法运行改为星型接法起动就是其中一种方法,星型接法起动后转换回三角型接法运行。
