铝铜线载流量表

 铜线载流量表 铝线载流量表 铜线载流量与截面的倍数关系 铜线载流量估算口诀

一． 铝芯绝缘导线载流量与截面的倍数关系

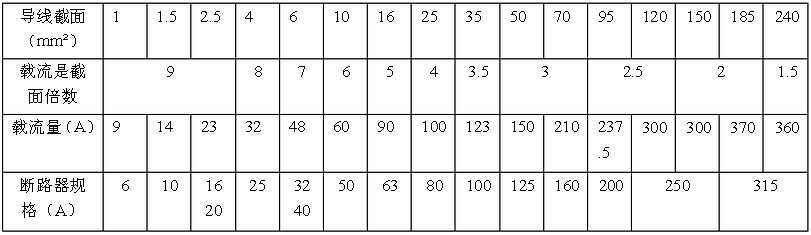

铝线载流量表



口诀一：
     十下五;百上二;二五三五四三界;
     七零九五两倍半;穿管温度八九折;
     铜线升级算;裸线加一半
说明:
      十下五就是十以下乘以五;
      百上二就是百以上乘以二;
      二五三五四三界就是二五乘以四,三五乘以三;
      七零九五两倍半就是七零和九五线都乘以二点五;
      穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;

铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.
裸线加一半就是在原已算好的安全电流数基础上再加一半

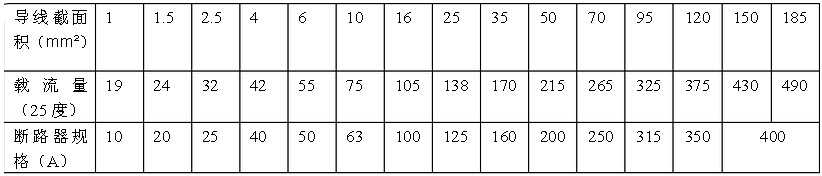

铜线载流量表

估算口诀二：
    二点五下乘以九，往上减一顺号走。
    三十五乘三点五，双双成组减点五。
    条件有变加折算，高温九折铜升级。
    穿管根数二三四，八七六折满载流。

说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
多用户对电线电缆的安全载流量不是很清楚，甚至是专业的电工对精确的数据都不是特别了解。陕西金瑞长通电线电缆厂根据实际生产的电线电缆规格品种，制定了不同规格型号的电线电缆载流量表,简单易懂，一目了然。希望能对各位朋友有所帮助.高压电缆载流量：规格型号载流量表：

8.7/10(8.7/15)KV交联聚乙烯绝缘电力电缆允许持续载流量

额定电压U。/U   8.7/10(8.7/15)KV   型号   YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33   YJV、YJLV、YJY、YJLY   芯数   三芯   单芯   敷设   空气中   土壤中   空气中   土壤中   单芯电缆 排列方式           导体材质   铜   铝   铜   铝   铜   铝   铜   铝   铜   铝   铜   铝   标 称 截 面 (mm2)   25 35   120 140   90 110   125 155   100 120   140 170   110 135   165 205   130 155   150 180   115 135   160 190   120 145   50 70   165 210   130 165   180 220   140 170   205 260   160 200   245 305   190 235   215 265   160 200   225 275   175 215   95 120   255 290   200 225   265 300   210 235   315 360   240 280   370 430   290 335   315 360   240 270   330 375   255 290   150 185   330 375   225 295   340 380   260 300   410 470   320 365   490 560   380 435   405 455   305 345   425 480   330 370   240 300   435 495   345 390   445 500   350 395   555 640   435 500   665 765   515 595   530 595   400 455   555 630   435 490   400 500   565 ...   450 ...   520 ...   450 ...   745 855   585 680   890 1030   695 810   680 765   520 595   725 825   565 650   环境温度 (℃)   40   25   40   25

26/35KV电力电缆允许持续载流量

26/35KV交联聚乙烯绝缘电力电缆允许持续载流量

额定电压U。/U   26/35KV   型号   YJV、YJLV、YJY、YJLY、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33   YJV、YJLV、YJY、YJLY   芯数   三芯   单芯   敷设   空气中   土壤中   空气中   土壤中   单芯电缆 排列方式           导芯材质   铜   铝   铜   铝   铜   铝   铜   铝   铜   铝   铜   铝   标 称 截 面 (mm2)   50 70   185 230   145 190   200 250   170 190   220 270   170 210   245 305   190 235   215 265   165 200   225 275   175 215   95 120   280 310   215 240   300 330   230 255   330 375   255 290   370 425   285 330   315 360   240 270   330 375   255 290   150 185   360 400   280 310   380 425   295 330   425 485   330 380   485 555   375 430   400 455   305 345   420 475   325 370   240 300   470 540   365 430   490 555   380 435   560 650   435 510   650 745   505 580   525 595   400 455   555 630   430 490   400 500   610 ...   485 ...   625 ...   500 ...   760 875   595 690   870 1000   680 790   680 775   525 600   720 825   565 645   600   ...   ...   ...   ...   1000   800   1160   920   875   685   940   740   环境温度 (℃)   40   25   40   25

BVR电线

导 线 面 积   mm2	空 气 敷 设 长 期 允 许 载 流 量 A
	橡 皮 绝 缘 电 线		聚 氯 乙 烯 绝 缘 电 线
	铜 芯 BXF、BXFR	铝 芯 BLXF	铜 芯 BV、BVR	铝 芯 BLV
0.75	18		16
1.0	21		19
1.5	27	19	24	18
2.5	33	27	32	25
4	45	35	42	32
6	58	45	55	42
10	85	65	75	59
16	110	85	105	80
25	145	110	138	105
35	180	138	170	130
50	230	175	215	165
70	285	220	265	205
95	345	265	325	250
120	400	310	375	285
150	470	360	430	325
185	540	420	490	380
240	660	510
300	770	600
400	940	730
500	1100	850
630	1250	980

YJV,YJLV电缆载流量表：

序号	铜电线型号	单心载流量 (25。C)(A)		电压降mv/M	品字型电压降mv/M	紧挨一字型电压降mv/M	间距一字型电压降mv/M	两心载流量(25。C)(A)		电压降mv/M	三心载流量(25。C)(A)		电压降mv/M	四心载流量(25。C(A)		电压降mv/M
					0.95	0.85	0.7
		VV	YJV					VV	YJV		VV	YJV		VV	YJV
1	1.5mm 2 /c	20	25	30.86	26.73	26.73	26.73	16	16		13	18	30.86	13	13	30.86
2	2.5mm 2 /c	28	35	18.9	18.9	18.9	18.9	23	35	18.9	18	22	18.9	18	30	18.9
3	4mm 2 /c	38	50	11.76	11.76	11.76	11.76	34	38	11.76	23	34	11.76	28	40	11.76
4	6mm 2 /c	48	60	7.86	7.86	7.86	7.86	40	55	7.86	32	40	7.86	35	55	7.86
5	10mm 2 /c	65	85	4.67	4.04	4.04	4.05	55	75	4.67	45	55	4.67	48	80	4.67
6	16mm 2 /c	90	110	2.95	2.55	2.56	2.55	70	108	2.9	60	75	2.6	65	65	2.6
7	25mm 2 /c	115	150	1.87	1.62	1.62	1.63	100	140	1.9	80	100	1.6	86	105	1.6
8	35mm 2 /c	145	180	1.35	1.17	1.17	1.19	125	175	1.3	105	130	1.2	108	130	1.2
9	50mm 2 /c	170	230	1.01	0.87	0.88	0.9	145	210	1	130	160	0.87	138	165	0.87
10	70mm 2 /c	220	285	0.71	0.61	0.62	0.65	190	265	0.7	165	210	0.61	175	210	0.61
11	95mm 2 /c	260	350	0.52	0.45	0.45	0.5	230	330	0.52	200	260	0.45	220	260	0.45
12	120mm 2 /c	300	410	0.43	0.37	0.38	0.42	270	410	0.42	235	300	0.36	255	300	0.36
13	150mm 2 /c	350	480	0.36	0.32	0.33	0.37	310	470	0.35	275	350	0.3	340	360	0.3
14	185mm 2 /c	410	540	0.3	0.26	0.28	0.33	360	570	0.29	320	410	0.25	400	415	0.25
15	240mm 2 /c	480	640	0.25	0.22	0.24	0.29	430	650	0.24	390	485	0.21	470	495	0.21
16	300mm 2 /c	560	740	0.22	0.2	0.21	0.28	500	700	0.21	450	560	0.19	500	580	0.19
17	400mm 2 /c	650	880	0.2	0.17	0.2	0.26	600	820	0.19
18	500mm 2 /c	750	1000	0.19	0.16	0.18	0.25
19	630mm 2 /c	880	1100	0.18	0.15	0.17	0.25
20	800mm 2 /c	1100	1300	0.17	0.15	0.17	0.24
21	1000mm 2 /c	1300	1400	0.16	0.14	0.16	0.24

BXF铜芯氯丁橡皮电线，BLXF铝芯氯丁橡皮电线载流量表：

导体标称截面 （m㎡）	导电线芯	电缆外径 mm	20℃时导体电阻≤Ω/km
	根/单线直径mm		铜	铝
0.75	1/0.97	3.9	24.5	-
1.0	1/1.13	4.1	18.1	-
1.5	1/1.38	4.4	12.1	-
2.5	1/1.78	5.0	7.41	11.8
4	1/2.25	5.6	4.61	7.39
6	1/2.76	6.8	3.08	4.91
10	7/1.35	8.3	1.83	3.08
16	7/1.70	10.1	1.15	1.91
25	7/2.14	11.8	0.727	1.20
35	7/2.52	13.8	0.524	0.868
50	19/1.78	15.4	0.387	0.641
70	19/2.14	18.2	0.263	0.443
95	19/2.52	20.6	0.193	0.320
120	37/2.03	23.0	0.153	0.253
150	37/2.25	25.0	0.124	0.206
185	37/2.52	27.9	0.0991	0.164
240	61/2.25	31.4	0.0754	0.125

BXR铜芯橡皮软电线载流量表：

导体标称截面 （m㎡）	导电线芯	电缆外径参考 mm	20℃时导体电阻≤Ω/km
	根/单线直径mm
0.75	7/0.37	4.5	24.5
1.0	7/0.43	4.7	18.1
1.5	7/0.52	5.0	12.1
2.5	19/0.41	5.6	7.41
4	19/0.52	6.2	4.61
6	19/0.64	6.8	3.08
10	49/0.52	8.9	1.83
16	49/0.64	10.1	1.15
25	98/0.58	12.6	0.727
35	133/0.58	13.8	0.524
50	133/0.68	15.8	0.387
70	189/0.68	18.4	0.263
95	259/0.68	20.8	0.193
120	259/0.76	21.6	0.153
150	336/0.74	25.9	0.124
185	427/0.74	26.6	0.0991
240	427/0.85	30.2	0.0754

矿用交联电力电缆载流量表：

型号	芯数	额定电压(KV)
		0.6/1	1.8/3	3.6/6、6/6	6/10、8.7/10
		标称截面（mm2)
MYJV	3	1.5～300	10～300	25～300	25～300
MYJV22	3	4～300	10～300	25～300	25～300
MYJV32	3	4～300	10～300	25～300	25～300
MYJV42	3	4～300	10～300	25～300	25～300

矿用电缆规格型号载流量表：

芯数截面 Nom.cross sectional areas mm2	导体结构 Conductor structure NO./mm	绝缘厚度 Insulation thickness mm	护套厚度 Sheath thickness mm	电缆外径 Average diameter		参考重量 Cable approx. weight kg/km	导体（铜）最大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃载流量 Current carring capacity(20 ℃ ) A
				标称 Normianal mm	最大 Max mm
3 × 4+1 × 4	56/0.30	1.4	3.5	20.9	23.0	637	4.950	35
	56/0.30						4.950
3 × 6+1 × 6	84/0.30	1.4	3.5	22.9	25.1	856	3.300	46
	84/0.30						3.300
3 × 10+1 × 10	84/0.40	1.6	4.0	27.8	30.6	1304	1.910	64
	84/0.40						1.910
3 × 16+1 × 10	126/0.40	1.6	4.0	30.3	33.3	1545	1.210	85
	84/0.40						1.910
3 × 25+1 × 16	196/0.40	1.8	4.5	36.4	40.1	2269	0.780	113
	126/0.40						1.210
3 × 35+1 × 16	276/0.40	1.8	4.5	40.5	44.6	2786	0.554	138
	126/0.40						1.210
3 × 50+1 × 16	396/0.40	2.0	5.0	45.5	50.1	3554	0.386	173
	126/0.40						1.210
3 × 70+1 × 25	360/0.50	2.0	5.0	51.5	55.1	4587	0.272	215
	196/0.40						0.780

MC采煤机电缆载流量表：

×导体标称截面（mm2）							电缆外径				电缆参考重量(kg/km)
			动力线芯绝缘		护套标称		UC-0.38/0.66		UCP-0.38/0.66
动力线芯	地线芯	控制线芯	标称厚度(mm)		厚度(mm)		最小值	最大值	最小值	最大值	UC	UCP
3×16	1×4	3×2.5	1.6		4.5		31.4	35.1	34.7	38.5	1587	1897
3×25	1×6	4×2.5	1.8		5.5		37.8	42	41.3	45.5	2499	2670
3×35	1×6	4×4	1.8		5.5		41.8	45	45.1	19.5	3090	3300
3×50	1×10	7×4	2		5.5		46	50.9	50	54.3	3900	4200

X导体标称截面（mm2）					电缆外径
			动力线芯绝	护套标称	UC-0.38/0.66		电缆参考重量
动力线芯	地线芯	控制线芯	标称厚度(mm)	厚度(mm)	最小值	最大值	(kg/km)
3×35	1×4	3×6	2	6	47.2	51.4	3391
3×50	1×10	3×6	2.2	7	54.3	58.6	4440
3×70	1×16	3×6	2.2	7	59.6	64.3	5394
3×95	1×25	3×10	2.4	7	64.5	70.1	6775

SYV，SYWV同轴电缆

型号	规格
SYV-50-2-1	7/1.6
SYV-50-2-2	1/0.68
SYV-50-3-3	1/0.9
SYV-50-5	1/0.4
SYV-50-7-1	7/0.75
SYV-50-9-41	7/0.95
SYV-50-12-1	7/0.15
SYV-50-15-41	7/1.54
SYV-50-17-1	1/0.5
SYV-75-3-41	7/0.17
SYV-75-4-1	7/0.21
SYV-75-5-4	1/0.75
SYV-75-7-1	7/0.4
SYV-75-9-41	1/1.37
SYV-75-12-2	7/0.63
SYV-75-15-41	7/0.82
SYV-75-17-41	7/0.95
SYV-100-7-41	1/0.6

钢芯铝绞线载流量表：

标准截面 （mm2）	结构（根数/直径） （mm）	外径 （mm2）	20℃时直流电阻不大于 （Ω/km）	计算拉断力 N	计算重量 （kg/km）	交货长度 （不小于）	连续载流量 （A）
16	7/1.70	5.10	1.8020	2840	43.5	4000	111
25	7/2.15	6.45	1.1270	4355	69.6	3000	147
35	7/2.50	7.50	0.8332	5760	94.1	2000	180
50	7/3.00	9.00	0.5786	7930	135.5	1500	227
70	7/3.60	10.80	0.4018	10590	195.1	1250	284
95	7/4.16	12.48	0.3009	14450	26.5	1000	338
120	19/2.85	14.25	0.2373	16420	22.5	1500	390
150	19/3.15	15.75	0.1943	23310	407.4	1250	454
185	19/3.50	17.50	0.1574	28440	503.0	1000	518
210	19/3.75	18.75	0.1371	32260	577.4	1000	575
240	19/4.00	20.00	0.1205	36260	656.9	1000	610
300	37/3.20	22.40	0.09689	46850	82.4	1000	707
400	37/3.70	25.90	0.07247	61150	1097.0	1000	851
500	37/4.16	29.12	0.05733	76370	1387.0	1000	982
630	61/3.63	32.67	0.04577	91940	1744.0	800	1140
800	61/4.10	36.90	0.03588	115900	2225.0	800	1340

　 钢芯铝绞线技术参数：

标准截面铝/钢 （mm2）	结构（根数/直径） （mm）		外径 （mm2）	20℃时直流电阻不大于 （Ω/km）	计算拉断力 N	计算重量 （kg/km）	交货长度 （不小于）	连续载流量 （A）
	铝	钢
10/2	6/1.50	1/1.50	4.50	2.706	4120	42.9	3000	87
16/3	6/1.85	1/1.85	5.55	1.799	6130	65.2	3000	110
25/4	6/2.32	1/2.32	6.96	1.131	9290	102.6	3000	125
35/6	6/2.72	1/2.72	8.16	0.8230	12630	141.0	3000	145
50/8	6/3.20	1/3.20	9.60	0.5946	16870	195.1	2000	212
50/30	12/2.32	7/2.30	11.60	0.5692	42620	372.0	2000	250
70/10	6/3.80	1/3.80	11.40	0.4217	23390	275.2	2000	255
70/40	12/2.72	7/2.72	13.60	0.4141	58300	511.3	2000	340
95/15	26/2.15	7/1.67	13.61	0.3058	35000	380.8	2000	350
95/20	7/4.16	7/1.85	13.87	0.3019	37200	408.9	2000	360
95/55	12/3.20	7/3.20	16.00	0.2992	78110	707.7	2000	420
120/7	18/2.90	1/2.90	14.50	0.2422	27570	379.0	2000	380
120/20	26/2.32	7/1.85	15.07	0.2496	41000	466.8	2000	390
120/25	7/4.72	7/2.10	15.74	0.2345	47880	526.6	2000	400
120/70	12/3.60	7/3.60	18.00	0.2364	89370	895.6	2000	505
150/8	18/3.20	1/3.20	16.00	0.1989	32860	461.4	2000	442
150/20	24/2.78	7/1.85	16.67	0.1980	46630	549.4	2000	450
150/25	26/2.70	7/2.10	17.10	0.1939	54110	601.0	2000	470
150/35	30/2.5	7/2.50	17.50	0.1962	65020	676.2	2000	500
185/10	18/3.60	1/3.60	18.00	0.1572	40880	584.0	2000	497
185/25	24/3.15	7/2.10	18.90	0.1542	59420	706.1	2000	525
185/35	26/2.98	7/2.32	18.88	0.1592	64320	732.6	2000	525
185/45	30/2.80	7/2.80	19.6	0.1264	80190	848.2	2000	522
210/10	18/3.80	1/3.80	19.00	0.1411	45140	650.7	2000	523
210/25	34/3.33	7/2.22	19.98	0.1380	65990	789.1	2000	560
210/35	26/3.22	7/2.50	20.38	0.1363	74250	853.9	2000	590
210/50	30/2.98	7/2.98	20.86	0.1381	90830	906.8	2000	600
240/30	24/3.60	7/2.40	21.60	0.1181	75620	922.2	2000	610
240/40	26/3.42	7/2.66	21.66	0.1209	83370	964.3	2000	610
240/50	30/3.20	7/3.20	22.40	0.1189	102100	1108	2000	640
300/15	40/3.00	7/1.67	23.01	0.09724	68060	939.8	2000	650
300/20	45/2.93	7/1.95	23.43	0.09520	75680	1002	2000	655
300/25	48/2.85	7/7.22	27.76	0.09433	83410	1058	2000	690
300/40	24/3.99	7/2.66	23.94	0.09614	92220	1133	2000	705
300/50	26/3.83	7/2.98	24.26	0.09636	103400	1210	2000	725
300/70	30/3.60	7/3.60	25.20	0.09463	128000	1402	1200	740
400/20	42/3.51	7/1.95	26.91	0.07104	88850	1286	1500	800
400/25	45/3.33	7/2.22	26.64	0.07370	95940	1295	1500	800
400/35	48/3.22	7/2.50	26.82	0.07389	103900	1349	1500	810
400/50	54/3.07	7/3.07	27.63	0.07232	123400	1511	1500	815
400/65	26/4.22	7/3.44	28.00	0.07326	135200	1611	1500	850
400/95	30/4.16	19/2.32	29.14	0.07087	171300	1860	1500	873

在施工现场一般就是导线截面积x4=电流估算值，这样算出来的值肯定够用，安全。导线截面积x2＝马达功率估算值，例如2.5mm2的导线接小于等于5KW的电机肯定没有问题，也能保证安全！
小电流*5 ，4个的24A，6个的32A
正规合格的产品铜芯的电线1平方毫米能承载6-8安培的电流，一般不要超过6安培就比较安全。
日常很多电源线是2.5mm2的线。说得就是线的垂直横切面为2.5平方毫米。一般能承受15安培，乘以电压220伏那就是能接3.3千瓦。

国标GB4706.1-1992/1998规定的电线负载电流值（部分）
铜芯线截面积      直径          允许长期电流
2.5 mm2            1.78mm        16A~25A
4 mm2             2.2mm            25~32A
6 mm2               2.78mm          32~40A

由于电热水器是短时间工作，所以一般以每1 mm2铜芯线可以允许通过8A~10A的电流计算。
在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表：
铝芯线截面积      直径          允许长期电流
2.5 mm2            1.78mm        13A~20A
4 mm2             2.2mm            20~25A
6 mm2               2.78mm          25~32A

家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。2000年后，电路设计一般是：进户线6—10 mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。
注：北京很多住宅是：进户线6—10 mm2，照明2.5 mm2，插座2.5 mm2，空调4 mm2专线

二．空气开关
空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

三．地线
接地设施分为两种，一种是工作接地，就是将电器的带电部分与大地连接起来的接地，比如三
相电变压器低压点中性线的接地；一种是保护接地，就是防止电器的绝缘层损坏而使外壳带电或其它不带电工作的金属部件带电伤人而作的接地，太尔快速电热水器的所有产品都是保护接地。接地线必须打入大地深处1.2~1.5m左右才算合格接地

四．三相电知识
(1) 三相电负载的接法
分为三角形接法和Y形接法。
三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；
Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（220V）×3（W=U×I×3）
(2)三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （电压3×380/220V~）。
注：电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。
