电缆铜线规格型号对照表

发布时间:2014-12-09 03:04:47人气:3997
电缆铜线规格型号对照表


近似类比:(依次为1/3的关系)
1 AWG=7.5mm
10 AWG=2.5mm
20 AWG=0.8mm
30 AWG=0.20mm
只用记住10号线规为2.5mm
AWM=Appliance Wiring Material
AWG=American Wring Gauge.
NO.28一般也寫成28AWG,芯線的構成常用二種方式:
1. 0.322/1
2. 0.127/7.也寫成36AWG/7.

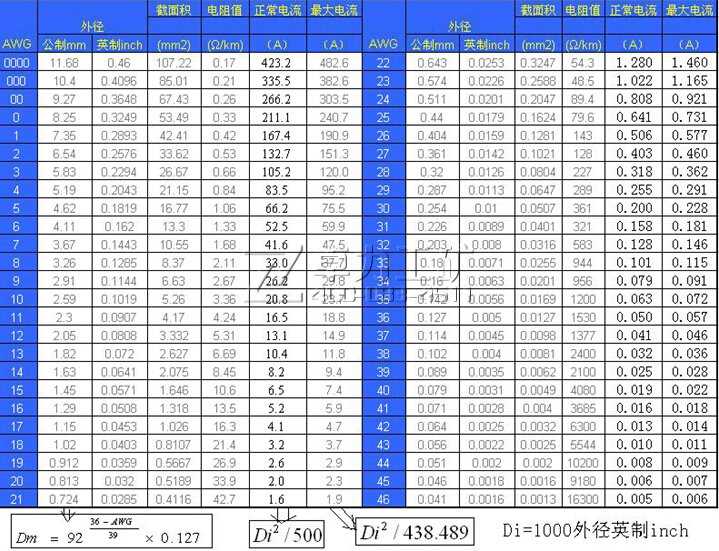

美制电缆规格型号AWG与公制mm、英制单位对照表

在以太网和xDSL接入网设计中,经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。其实AWG(American Wire Gauge)是美制电线标准的简称,AWG值是导线厚度(以英寸计)的函数。下表是AWG与公制、英制单位的对照表。其中,4/0表示0000,3/0表示000,2/0表示00,1/0表示0。例如,常用的电话线直径为26AWG,约为0.4mm。
AWG 外径 截面积
(mm2)
电阻值
(W/km)
AWG 外径 截面积
(mm2)
电阻值
(W/km)
公制mm 英制inch 公制mm 英制inch
4/0 11.68 0.46 107.22 0.17 22 0.643 0.0253 0.3247 54.3
3/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 48.5
2/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.4
1/0 8.25 0.3249 53.49 0.33 25 0.44 0.0179 0.1624 79.6
1 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 143
2 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 128
3 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 227
4 5.19 0.2043 21.15 0.84 29 0.287 0.0113 0.0647 289
5 4.62 0.1819 16.77 1.06 30 0.254 0.0100 0.0507 361
6 4.11 0.1620 13.30 1.33 31 0.226 0.0089 0.0401 321
7 3.67 0.1443 10.55 1.68 32 0.203 0.0080 0.0316 583
8 3.26 0.1285 8.37 2.11 33 0.18 0.0071 0.0255 944
9 2.91 0.1144 6.63 2.67 34 0.16 0.0063 0.0201 956
10 2.59 0.1019 5.26 3.36 35 0.142 0.0056 0.0169 1,200
11 2.30 0.0907 4.17 4.24 36 0.127 0.0050 0.0127 1,530
12 2.05 0.0808 3.332 5.31 37 0.114 0.0045 0.0098 1,377
13 1.82 0.0720 2.627 6.69 38 0.102 0.0040 0.0081 2,400
14 1.63 0.0641 2.075 8.45 39 0.089 0.0035 0.0062 2,100
15 1.45 0.0571 1.646 10.6 40 0.079 0.0031 0.0049 4,080
16 1.29 0.0508 1.318 13.5 41 0.071 0.0028 0.0040 3,685
17 1.15 0.0453 1.026 16.3 42 0.064 0.0025 0.0032 6,300
18 1.02 0.0403 0.8107 21.4 43 0.056 0.0022 0.0025 5,544
19 0.912 0.0359 0.5667 26.9 44 0.051 0.0020 0.0020 10,200
20 0.813 0.0320 0.5189 33.9 45 0.046 0.0018 0.0016 9,180
21 0.724 0.0285 0.4116 42.7 46 0.041 0.0016 0.0013 16,300
由表中归纳出的AWG与英寸的关系如下:
 AWG = A lg inch - B
其中,A=-19.93156857,B=9.73724。
